バイクパーツメッキ加工履歴

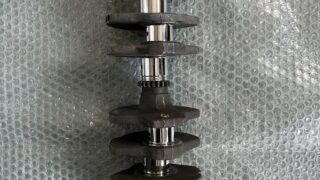

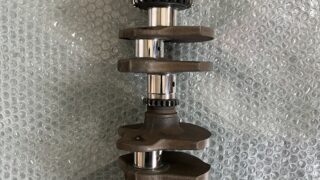

まず、同じ高さの2番目ピンで芯だし、その 芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.3mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。

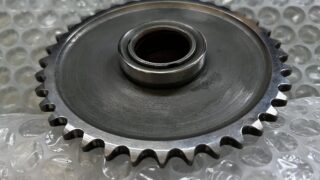

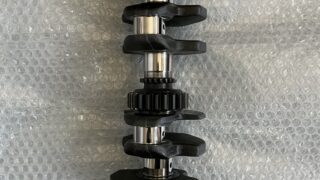

先ず、旋盤にてクランクシャフトの両側面に 研磨加工用の両センターを加工。 両センター加工後は、円筒研削盤にて擦り傷や 摩耗が無くなるまで下研磨加工、また 下研磨加工で削った-0.25mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤で 仕上げ研磨を行う。 仕上がり寸法B/G部φ25 +0.005〜-0.004mm 仕上がり寸法シール部φ25 -0.01〜-0.04mm 最終仕上げは鏡面仕上げまで行う。

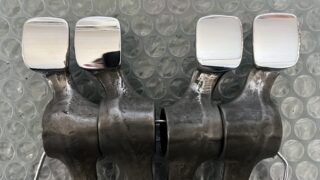

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 段付き摩耗痕が無くなるまで下研磨加工、 また下研磨で削った-0.45mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ21.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで下研磨加工、また下研磨 で削った-0.45mm分以上に硬質クロムメッキを 肉盛り、再度、円筒研削盤にてスタンダード サイズに仕上げ研磨を行う。 仕上がり寸法φ21.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

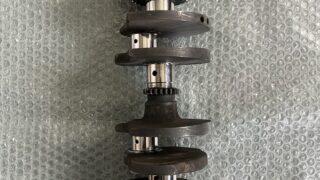

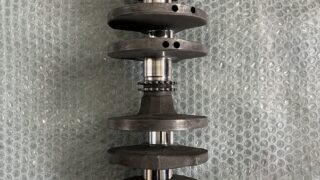

まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びカム山の全ヶ所 磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません

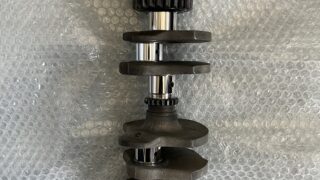

まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

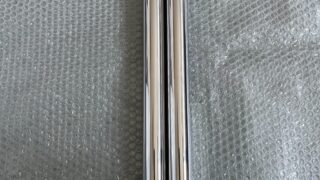

先ず、曲がっているインナーチューブを 油圧プレス機で曲がり修正。 そして円筒研削盤で摩耗痕が無くなるまで 真円にアンダーカットに下研磨加工。 また下研磨で削った「-0.4mm」分は、硬質 クロームメッキで肉盛り、再度、円筒 研削盤で仕上げ研磨を行います。 仕上がり寸法φ29.94〜96mm 最終仕上げば、スライド性向上として鏡面 サイザル仕上げまで行う。

表面のクロームを電気分解による剥離。 2層目のニッケルは残したまま、スリッパー 表面をバフ研磨、その後硬質クロムメッキを 80μm以上肉盛り、さらにバフ研磨にて 表面を整える。仕上げ後の膜厚は80μm

まず、インナーチューブのトップボルトが嵌る 内ネジに研磨用の治具をネジ込み、そして 旋盤にて両センター「面取り」を60度で加工。 その両センターを芯に円筒研削盤にて点錆や 小傷が無くなるまで真円に下研磨加工、また 下研磨で削った「-0.45mm」以上に硬質クロム メッキを肉盛り、再度、円筒研削盤で仕上げ 研磨を行う。仕上がり寸法φ38.97〜95mm 最終仕上げは鏡面サイザル仕上げまで。
