バイクパーツメッキ加工履歴

先ず、ウォーターポンプシャフトの両側面に 研磨加工用のセンターを60度で加工。 そして両センターを芯に円筒研削盤にて 腐食が無くなるまで下研磨加工、また下研磨 で削った【-0.2mm部分的に-1.5mm〜-3mm】 分以上に硬質クロームメッキを肉盛り、再度、 円筒研削盤で仕上げ研磨を行う。 仕上がり寸法φ10±0 最終仕上げの鏡面サイザル仕上げまで。

まず、同じ高さの2番目ピンで芯だし、その 芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.6mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。

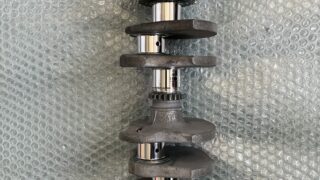

先ず、旋盤にてクランクシャフトの両側面に 研磨加工用の両センターを加工。 両センター加工後は、円筒研削盤にて擦り傷や 摩耗が無くなるまで下研磨加工、また 下研磨加工で削った「-0.25mm 一部-2mm」 分以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤で仕上げ研磨を行う。 仕上がり寸法B/G部φ25.00〜φ25.005 最終仕上げは鏡面仕上げまで行う。

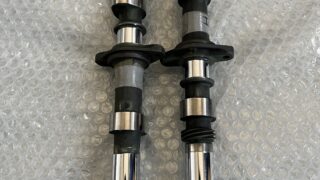

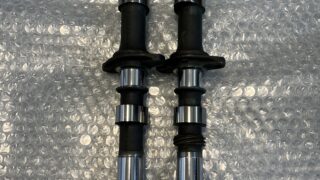

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.45mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

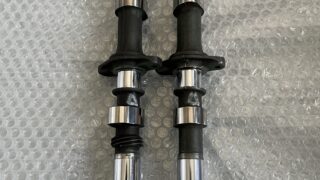

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.35mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

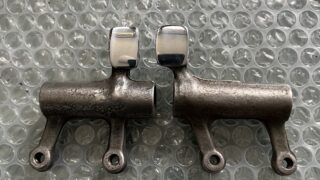

先ず、ロッカーアーム、スリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、 スリッパー面の表面をバフ研磨で整える。 そしてサージェント浴にて「80μm」硬質クロム メッキ肉盛り、仕上げはバフ研摩で仕上げる。

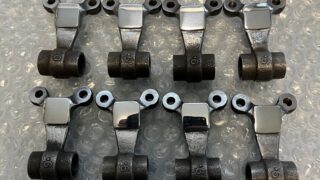

先ず、ロッカーアーム、スリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、 スリッパー面の表面をバフ研磨で整える。 そしてサージェント浴にて「7個は80μm 1個は 100μm」硬質クロムメッキ肉盛り、仕上げはバフ研摩で仕上げる。

まず、1番ジャーナル及びシール部を円筒研削 盤で摩耗痕が無くなるまで下研磨加工。 また下研磨で削った分以上に硬質クロムメッキ 肉盛り、再度、円筒研削盤で仕上げ研磨を行う。 仕上がり寸法、ジャーナルφ31.99mm 仕上がり寸法φ シールφ29.99mm その後、1番ピンの芯で4番ピンを真円に 下研磨加工する。 そして下研磨で削った「-0.5mm」分以上に 硬質クロームメッキを肉盛り、再度スタン ダードサイズに研磨加工。φ29.995±0.005 肉盛り後の表面硬度HV800以上。 全ヶ所ラッピング仕上げまで。

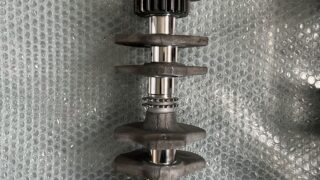

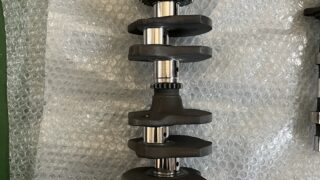

先ず、2番ピンと同じ高さの3番目ピンで芯を だし、そしてその芯で2番ピンをアンダー カット、またアンダーカットで削った 「-0.5mm」分以上に硬質クロームメッキで 肉盛り、再度、3番ピンの芯で2番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 2番ピンが完成すると、今度は2番ピンで芯を だし、そしてその芯で3番ピンをアンダー カット、またアンダーカットで削った 「-0.2mm」分以上に硬質クロームメッキで 肉盛り、再度、2番ピンの芯で3番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ

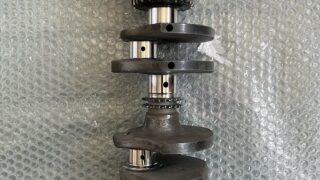

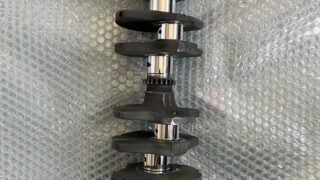

先ず、2番ピンと同じ高さの3番目ピンで芯を だし、そしてその芯で2番ピンをアンダー カット、またアンダーカットで削った 「-0.3mm」分以上に硬質クロームメッキで 肉盛り、再度、3番ピンの芯で2番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 2番ピンが完成すると、今度は2番ピンで芯を だし、そしてその芯で3番ピンをアンダー カット、またアンダーカットで削った 「-0.3mm」分以上に硬質クロームメッキで 肉盛り、再度、2番ピンの芯で3番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。
