【再生加工】CBX400F クランクシャフトの2番3番ピンを硬質クロム肉盛り研磨仕上げ。徳島県

ありがとう。ネット受注♪徳島県。
オートバイ部品.内燃機関部品.

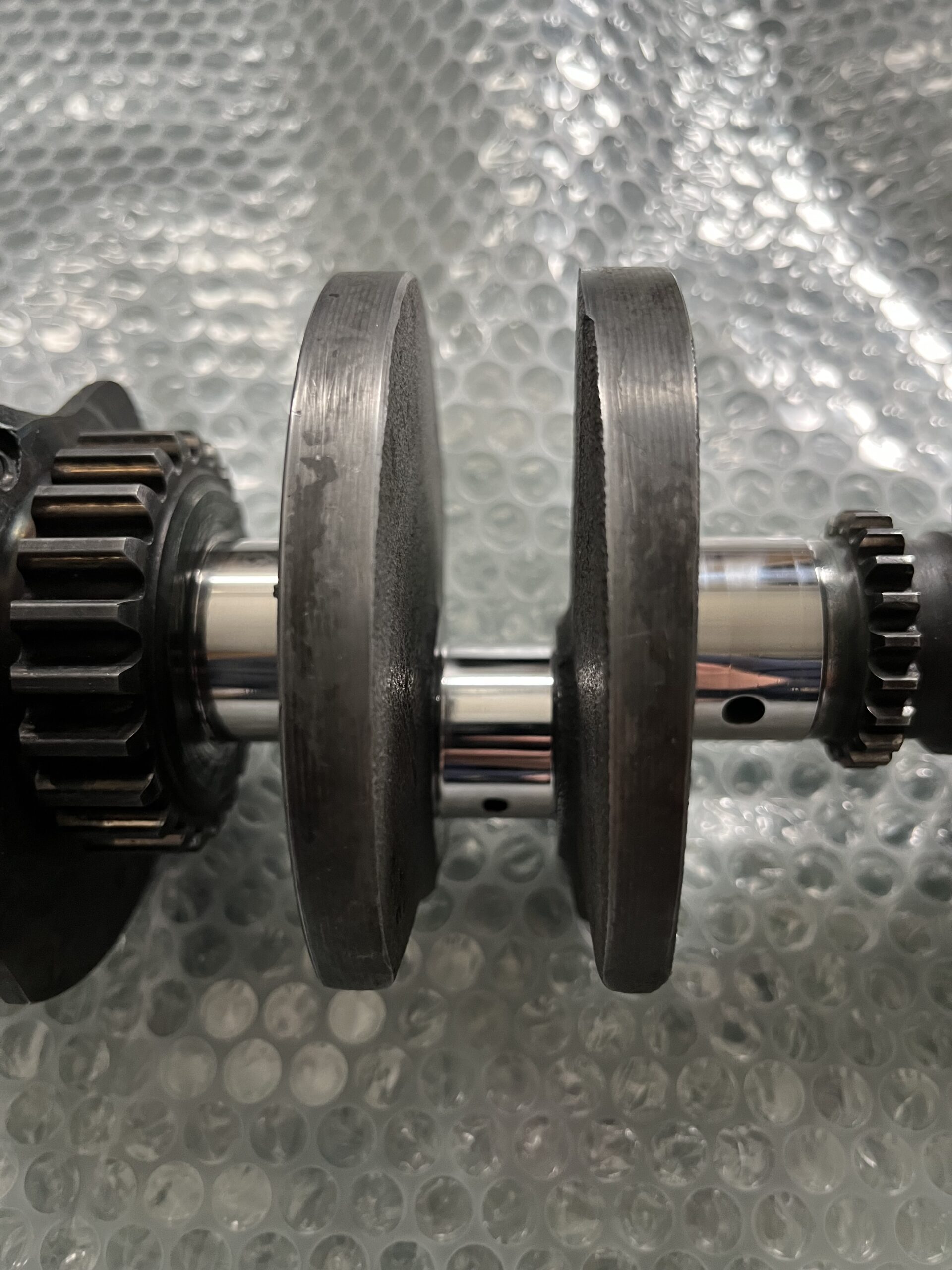

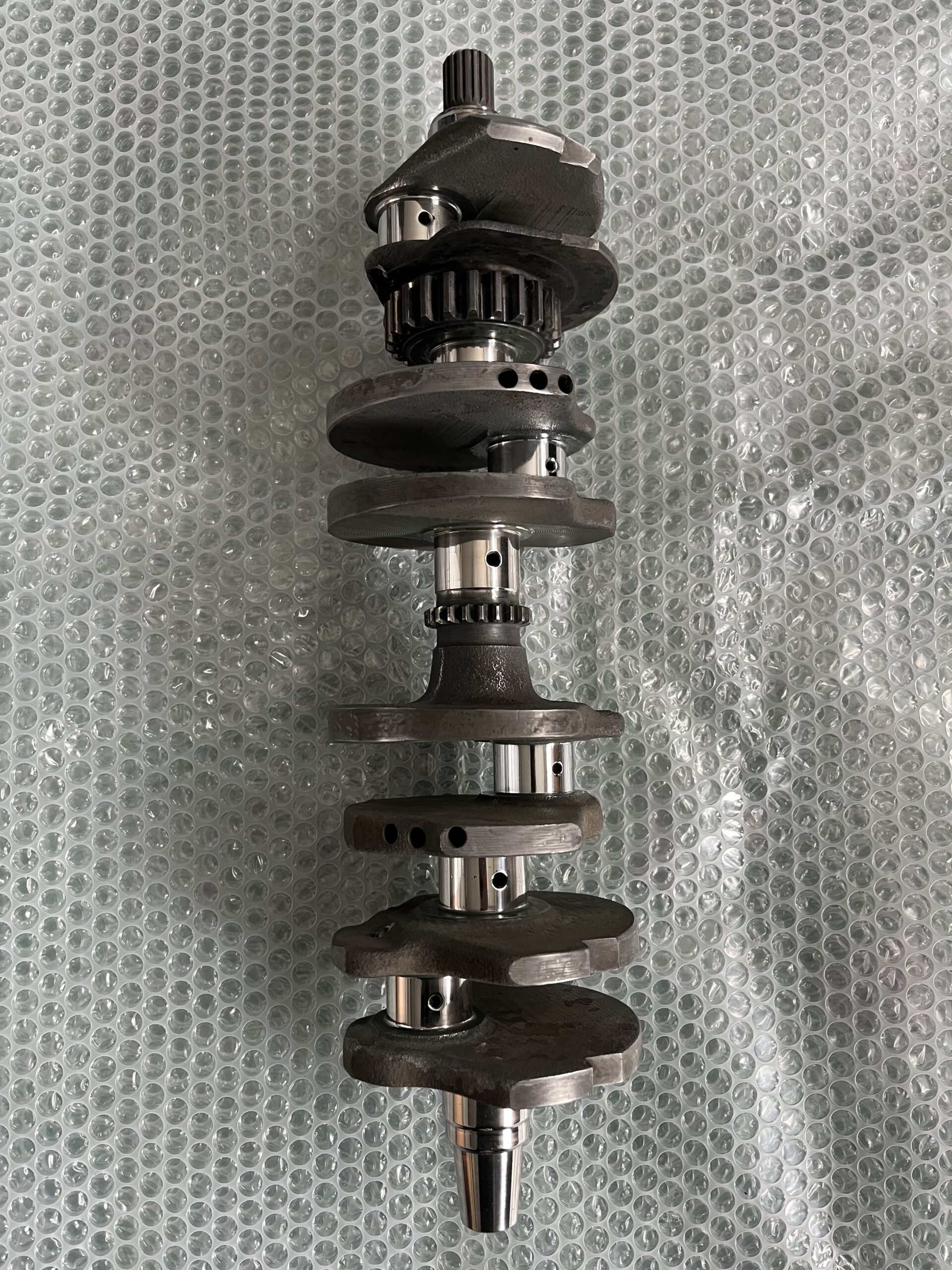

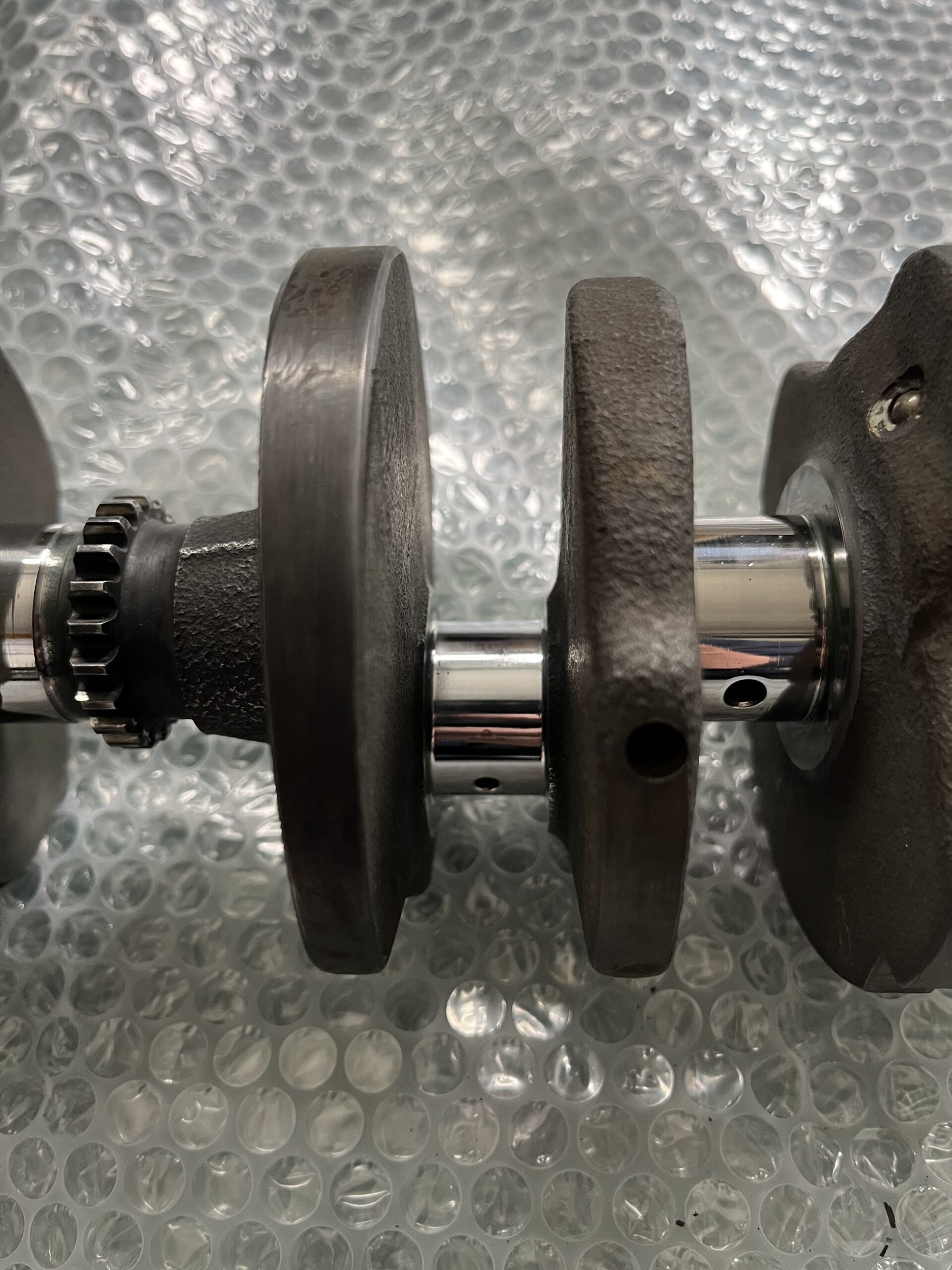

HONDA CBX400F クランクシャフト
2番3番ピン肉盛り修理依頼。

状態
クランクシャフトの2番ピンは-0.1mm以上の片
摩耗、また3番ピンは-0.5mmの変摩耗でした。
Vブロックに乗せて回すと0.05mmの振れが
確認できた。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プレス機で0.05mmの振れを±0.01
まで伸ばす。そして同じ高さの3番目ピンで
芯をだし、そしてその芯で2番ピンをアンダー
カット、またアンダーカットで削った
「-0.3mm」分以上に硬質クロームメッキで
肉盛り、再度、3番ピンの芯で2番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
2番ピンが完成すると、今度は2番ピンで芯を
だし、そしてその芯で3番ピンをアンダー
カット、またアンダーカットで削った
「-0.65mm」分以上に硬質クロームメッキで
肉盛り、再度、2番ピンの芯で3番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。
