【再生加工】CBX400F クランクシャフトの3番ピンを硬質クロム肉盛り研磨仕上げ。香川県

状態

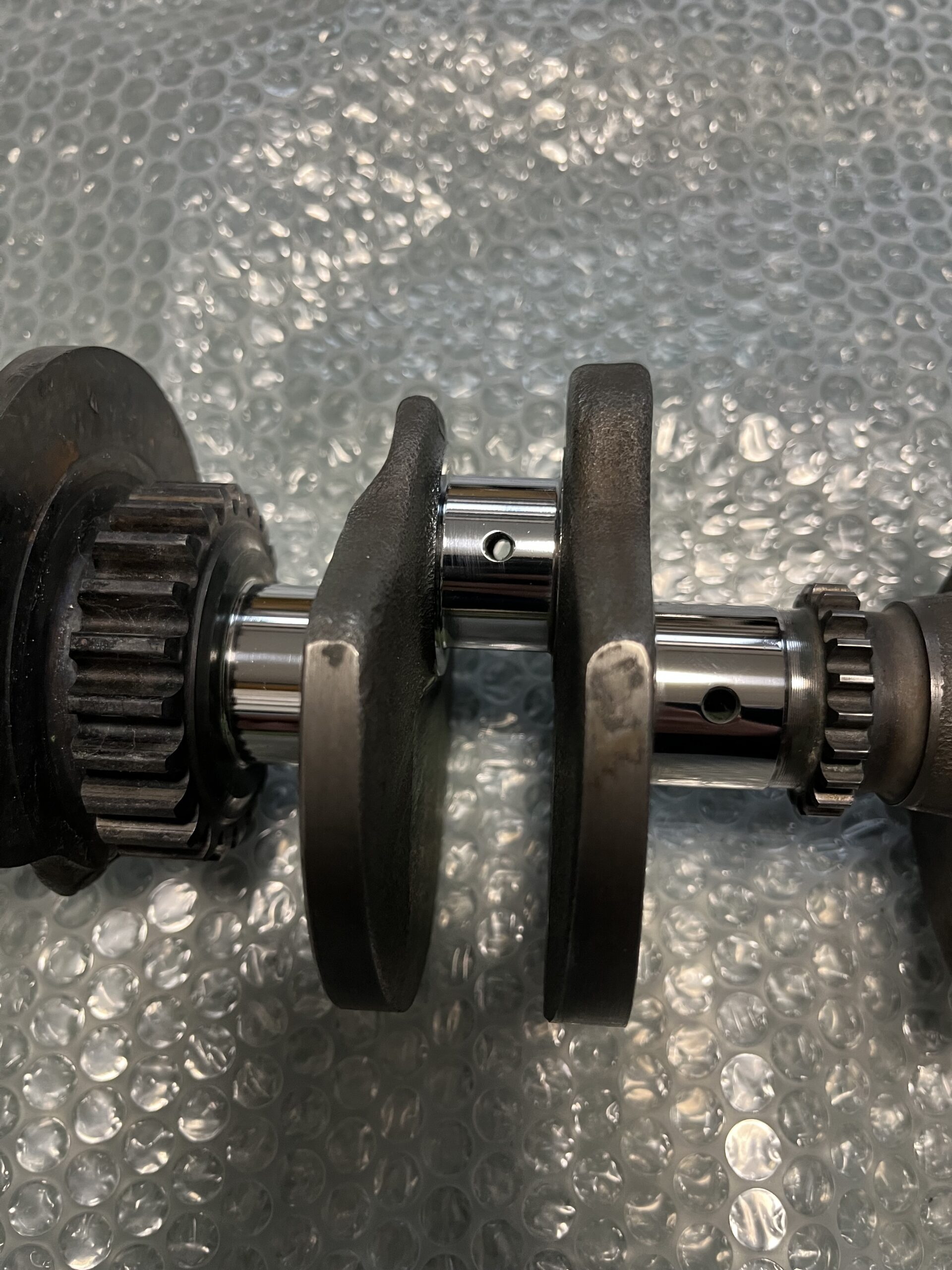

クランクシャフトの3番ピンは、偏摩耗で
0.15〜0.6の楕円が確認できました。
また0.2mmの曲がりも測定で確認できま
した。
対策と方法
曲がり修正と硬質クロムメッキと研磨加工で
再生します。
まず、油圧プレス機で0.2の曲がりを±0.005
まで伸ばします。そして同じ高さの2番目ピン
で芯だし、その芯で3番ピンをアンダーカット。
またアンダーカットで削った「-0.8mm」
以上に硬質クロムメッキで肉盛り、再度、
2番ピンの芯で3番ピンをSTDサイズに仕上げ
研磨加工。仕上がり寸法φ29.995±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。

この度は、御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
