【再生加工】油圧シリンダーロッドのメッキ再生研磨仕上げ。福岡県

状態

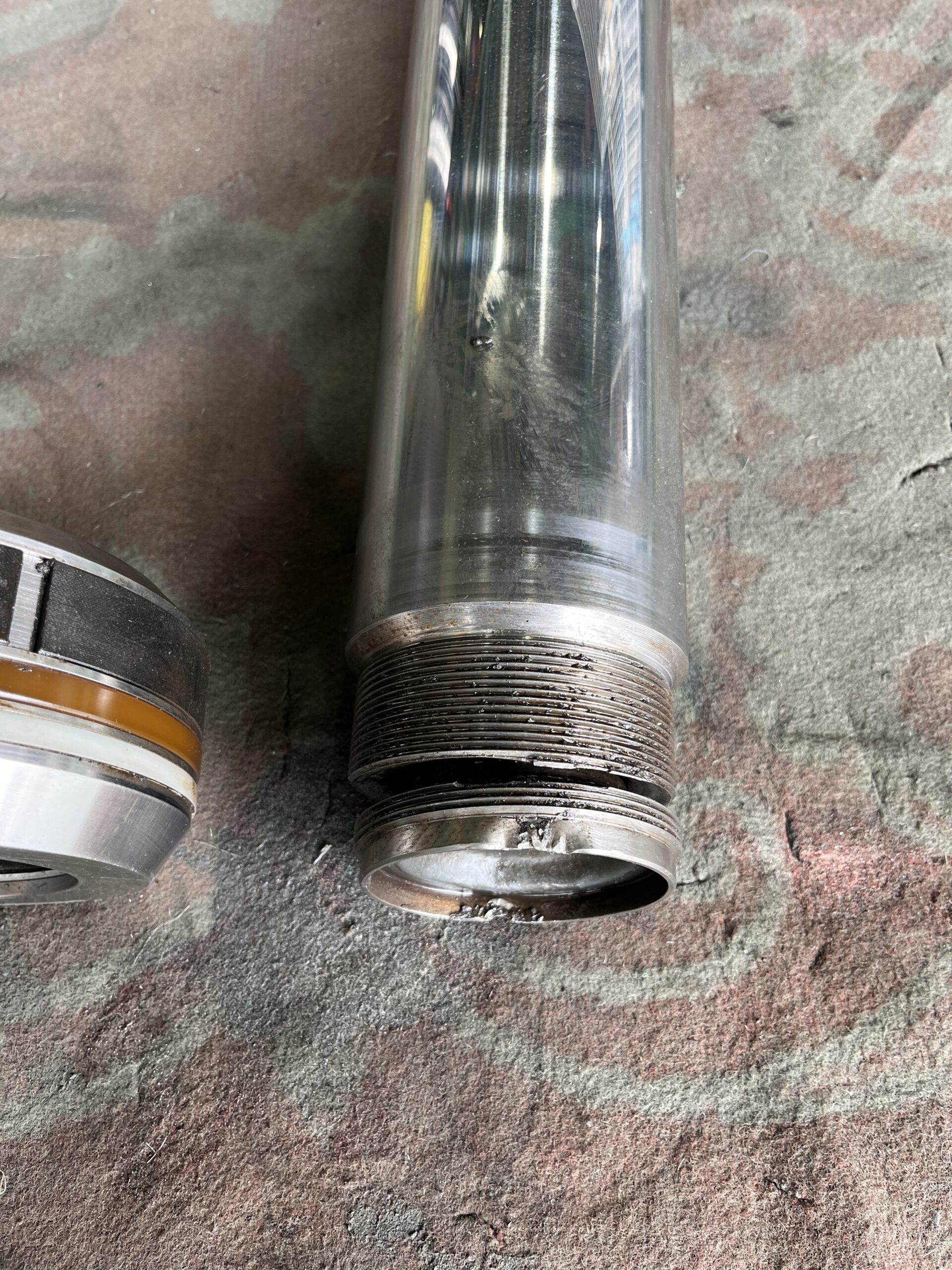

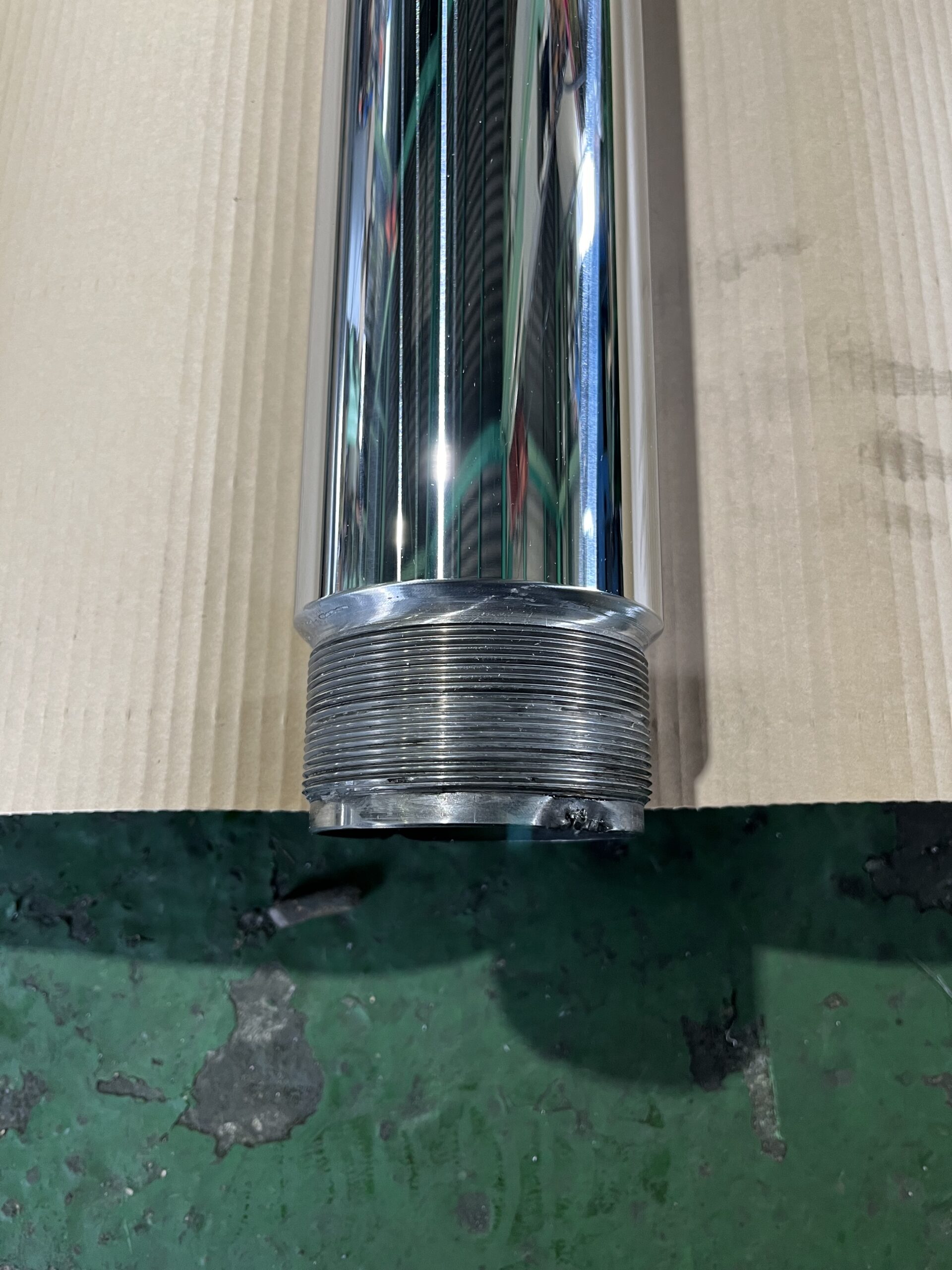

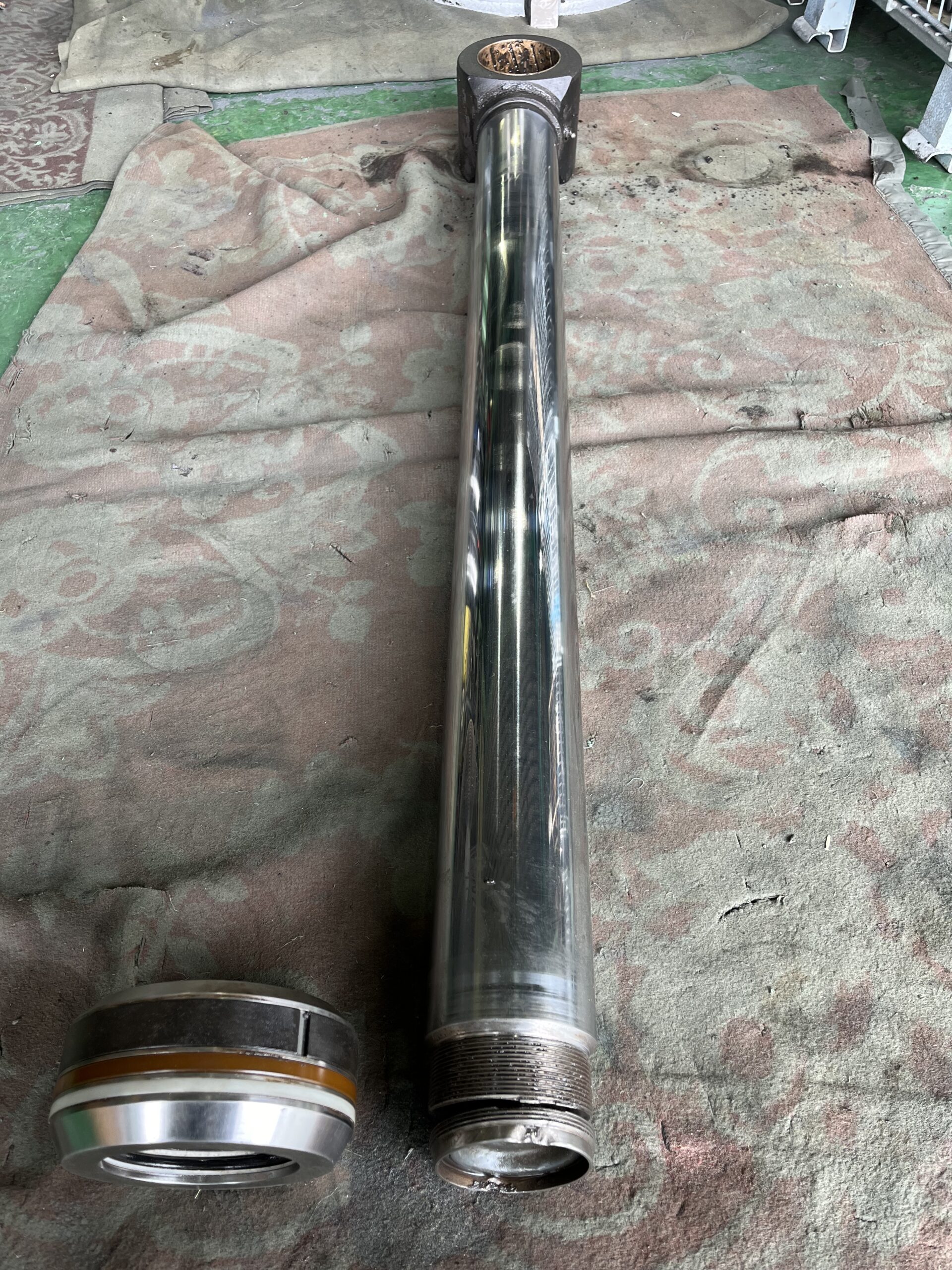

油圧シリンダーロッドのネジ部の所から
折れていました。もともとインロウタイプ
で連結溶接されている所から折れてました。
油漏れの原因は、摩耗による寸法痩せだと
思われます。
対策と方法

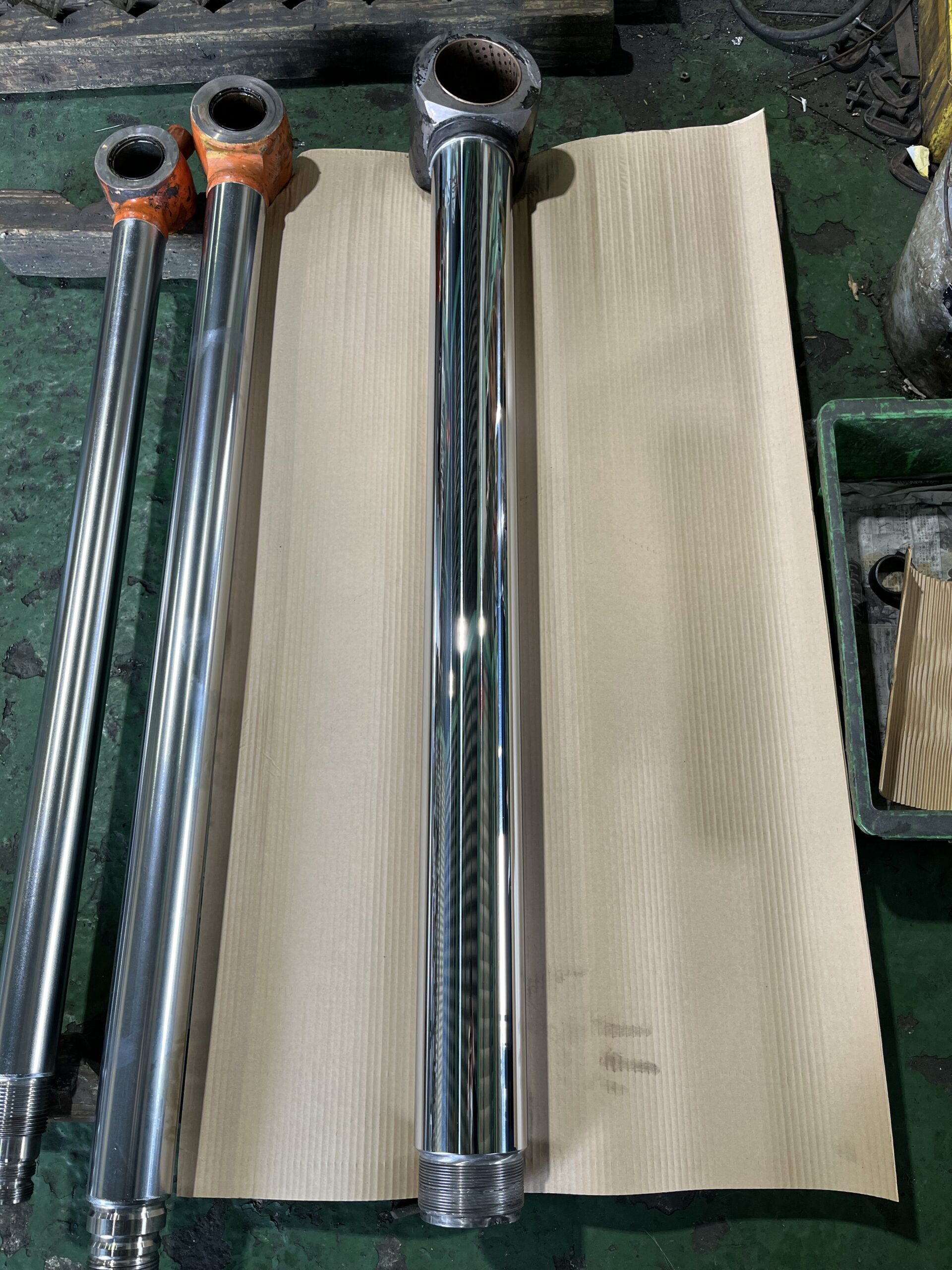

ネジ部切削後、連結溶接とタップ加工、
そして硬質クロムメッキと研磨加工で再生
します。
先ず、旋盤にてロッドの両側面にセンター
加工。そして両センターを芯に円筒研削盤
で摩耗痕が無くなるまで下研磨加工。
また下研磨で削った「-0.23mm」分以上に
硬質クロムメッキを肉盛り、再度、円筒研
磨機で仕上げ研磨を行う。
仕上がり寸法φ89.93〜91mm
最終仕上げはサイザル仕上げまで。
