【再生加工】CB750FD インナーチューブのメッキ再生研磨仕上げ。佐賀県

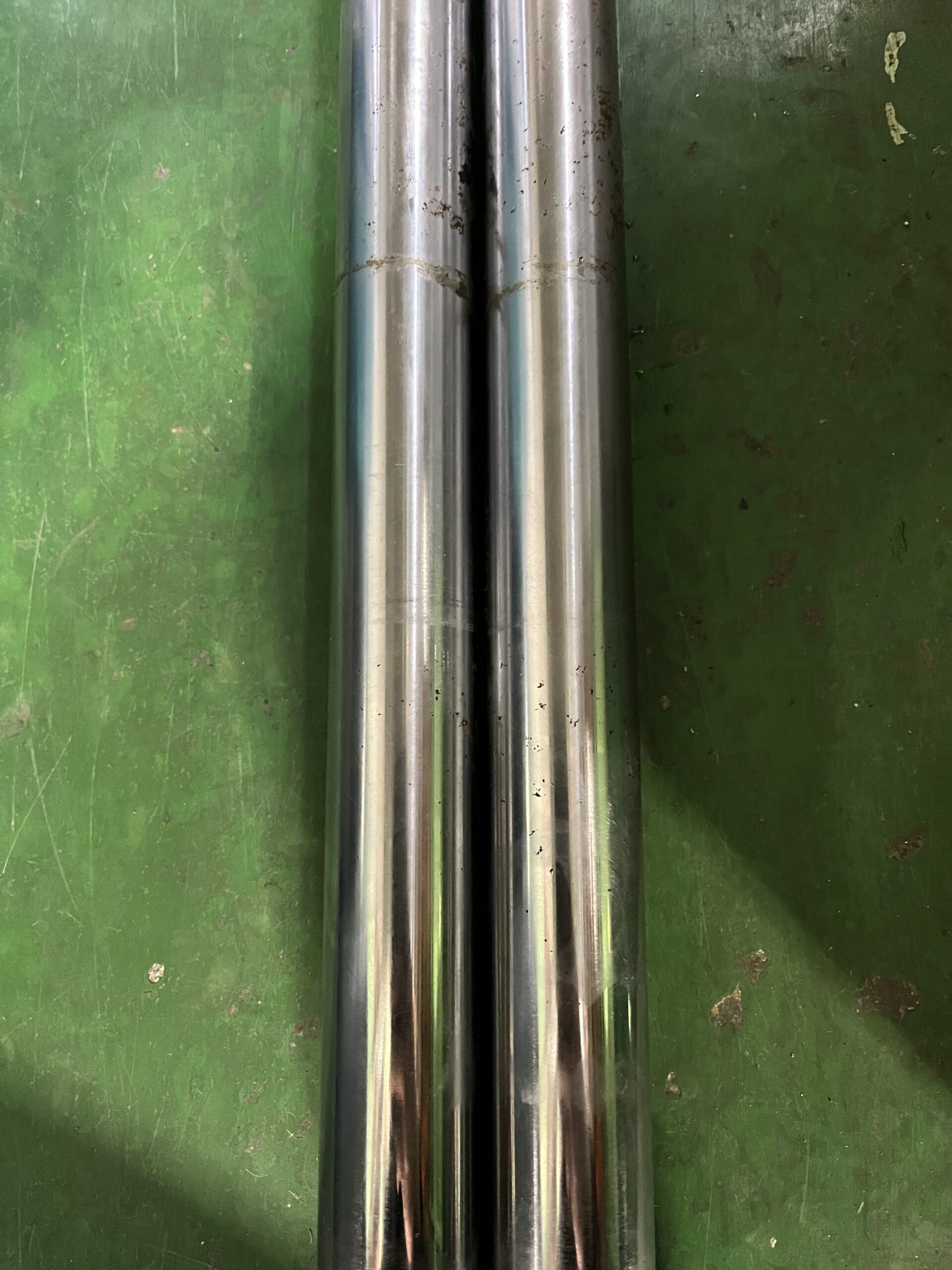

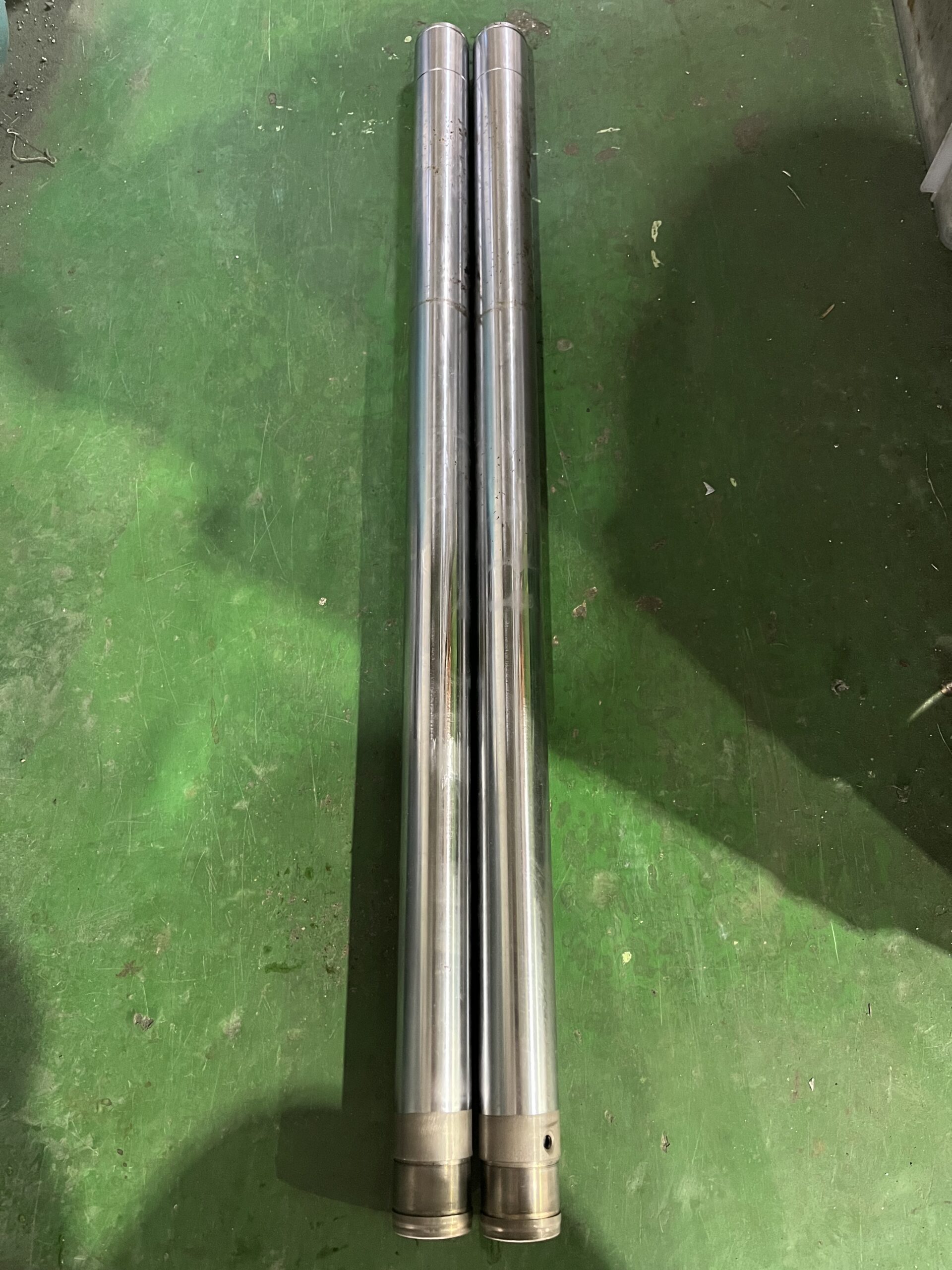

状態
インナーチューブのオイルストローク面に
点サビやメッキ剥がれが発生していました。
油漏れの原因は、点サビやメッキ剥がれが
オイルシールを痛めた事によるものと思われ
ます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
CB750FDのインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて点サビや
メッキ剥がれが無くなるまで真円に下研磨加工、
また下研磨で削った-0.3mm以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤で仕上げ

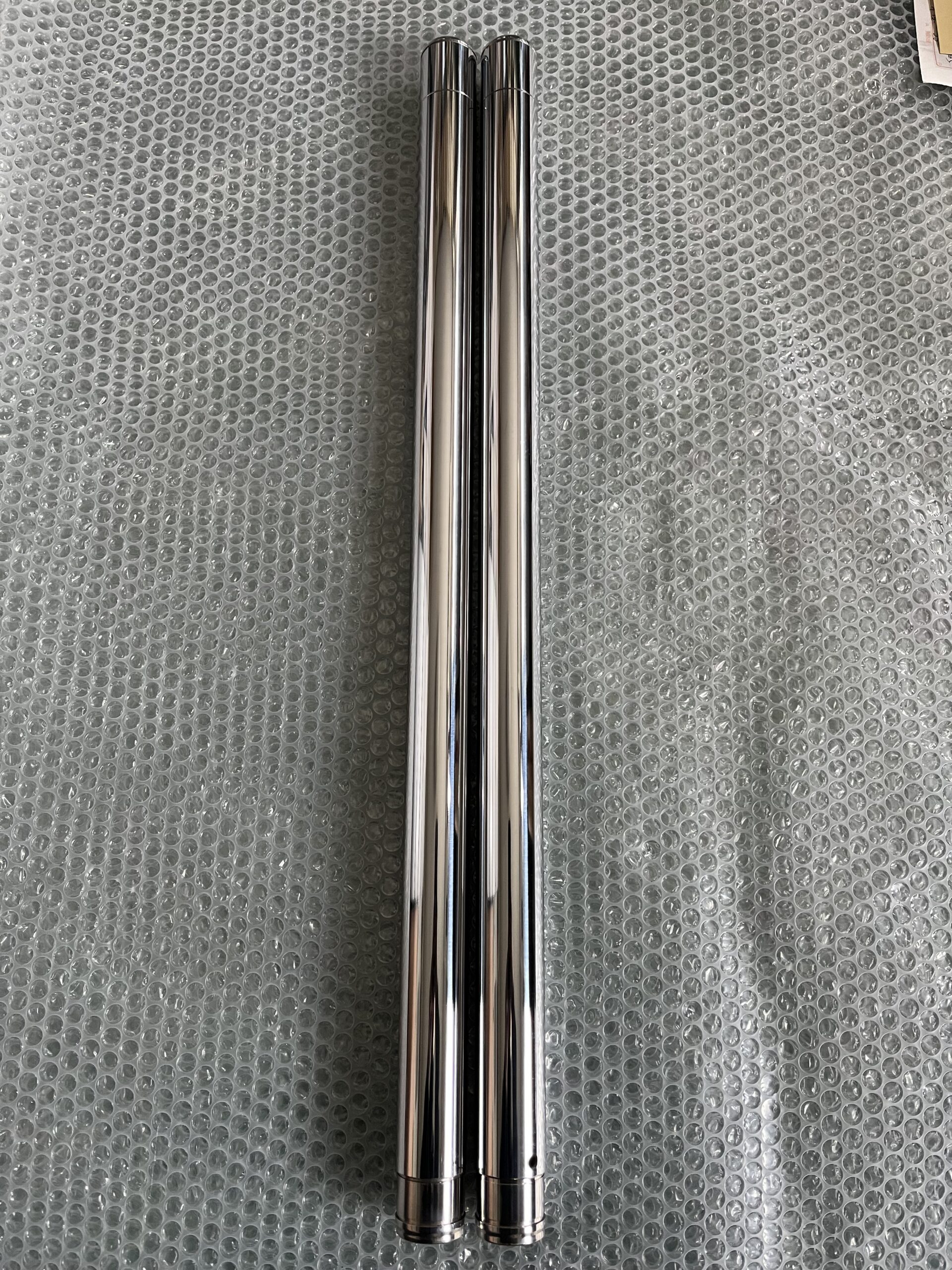

研磨を行う。仕上がり寸法φ34.97〜95mm.

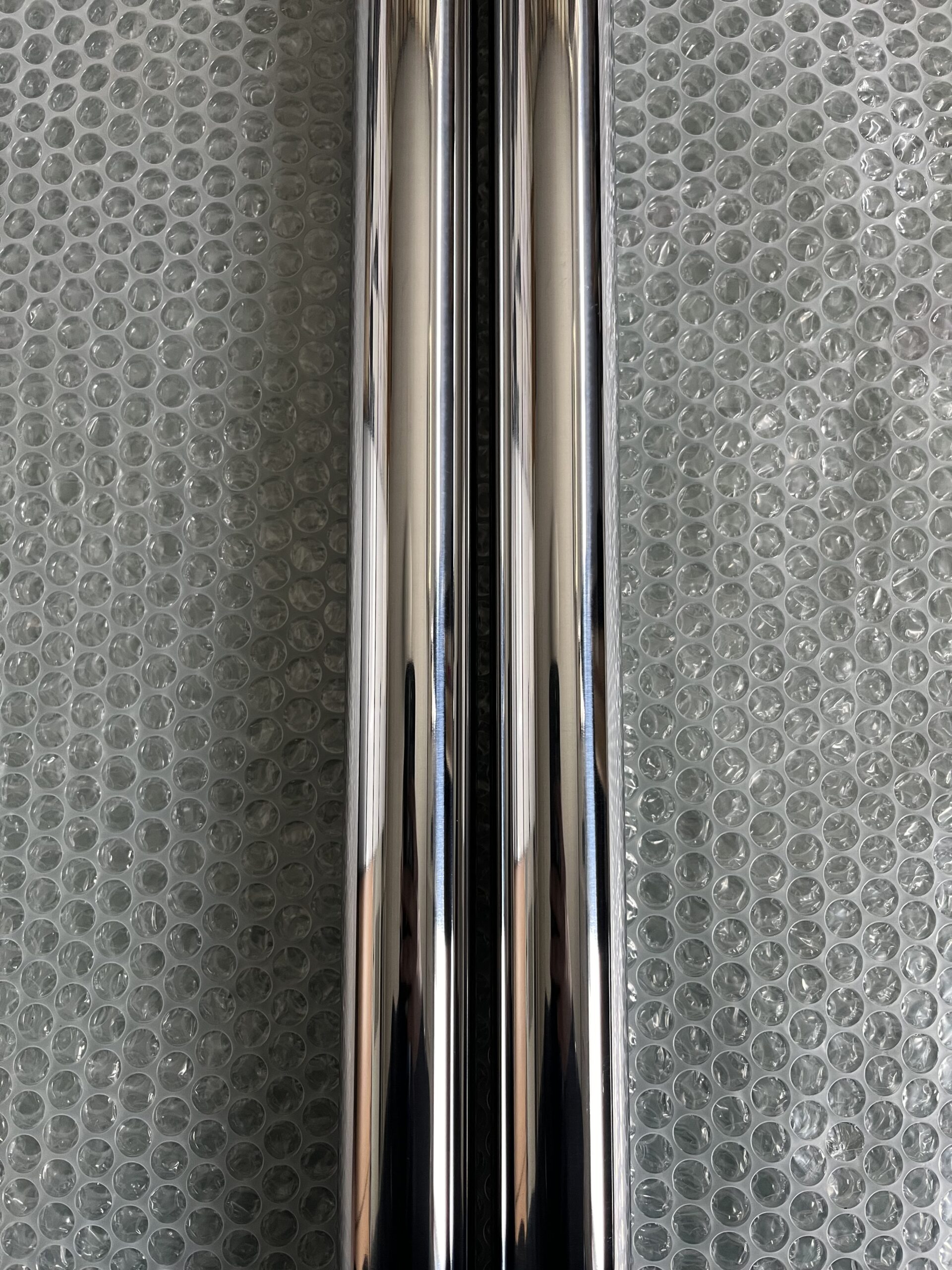

最終仕上げは鏡面サイザル仕上げまで。
