【再生加工】船舶部品　クランクシャフトの4番ピンを肉盛り再生メッキ研磨仕上げ。愛媛県

ありがとう。ネット受注♪愛媛県。
船舶部品. エンジン.オーバーホール.
クランクシャフト. コンロッド.
4番ピン肉盛り修理依頼。

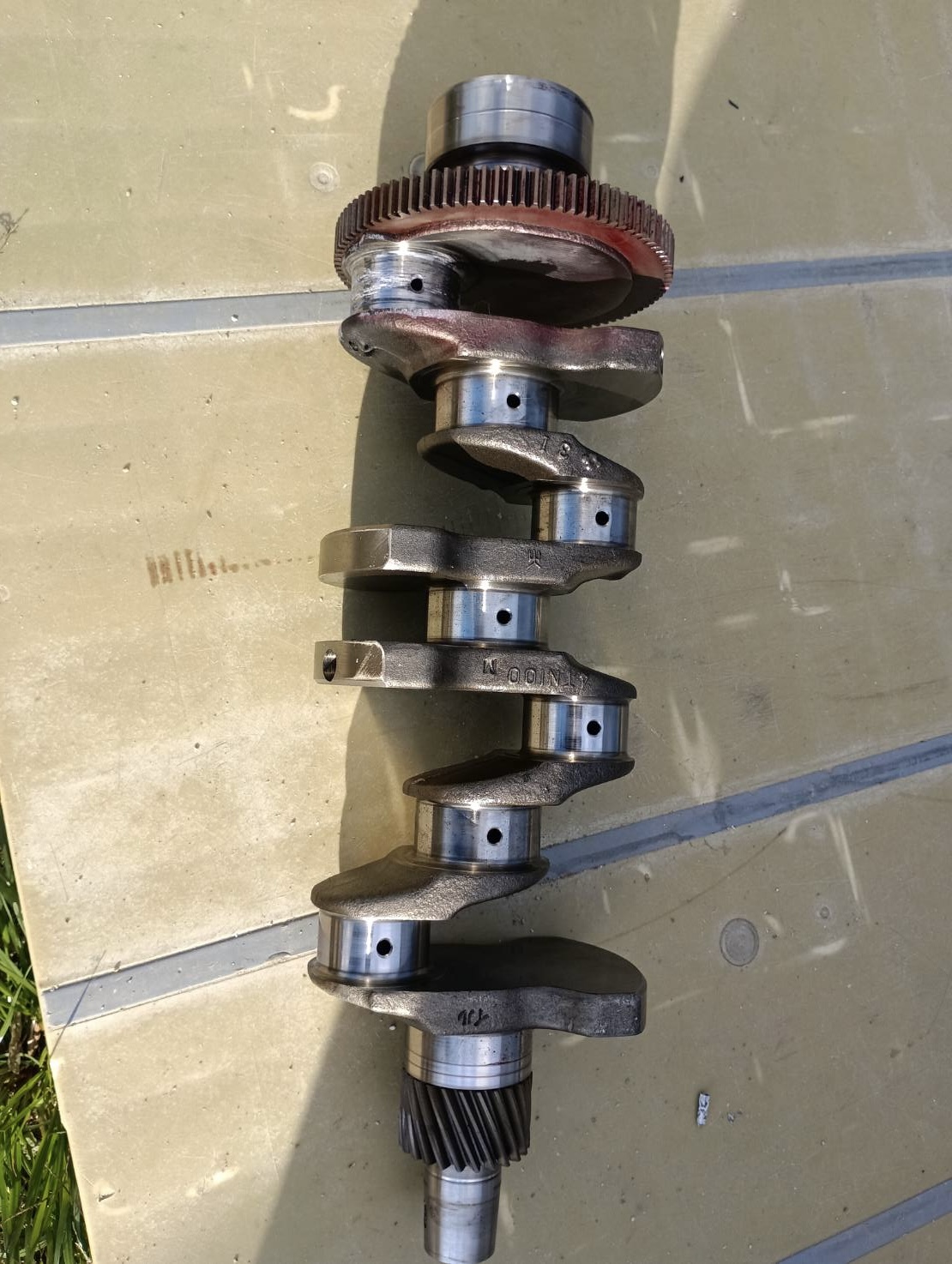

状態
クランクシャフトの4番ピンは、目視でも
摩耗が確認できました。また0.3mmの曲がり
がありました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プレス機にて曲がりを伸ばす。
修正後0.3➡️±0.01
そしてクランクシャフトの1番ピンの芯で
4番ピンを真円に下研磨加工する。
そして下研磨で削った「-0.65mm」分以上に
硬質クロームメッキを肉盛り、再度、上記同様
の方法でスタンダードサイズに研磨加工。
1番ピン4番ピンを同芯とする。

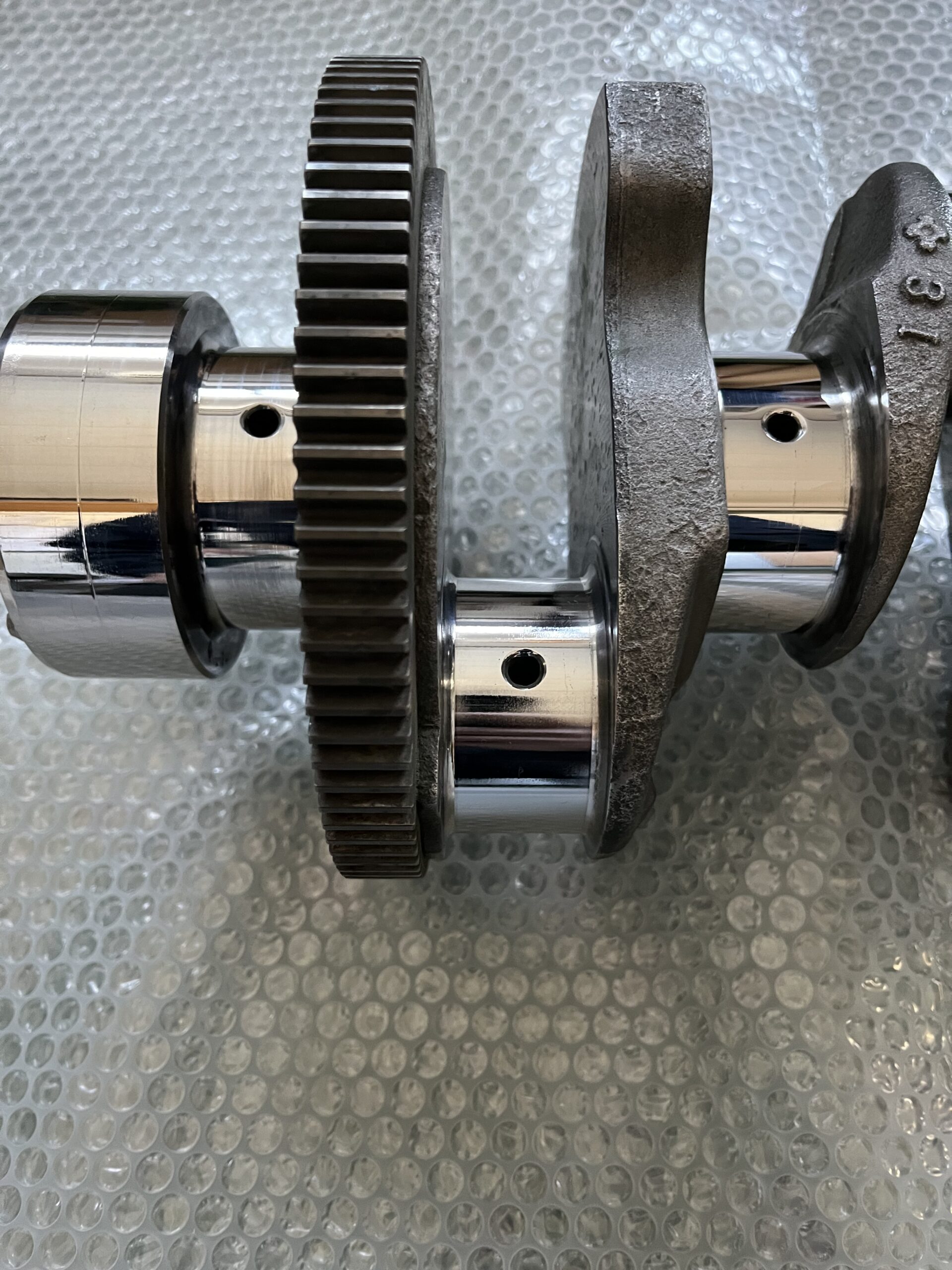

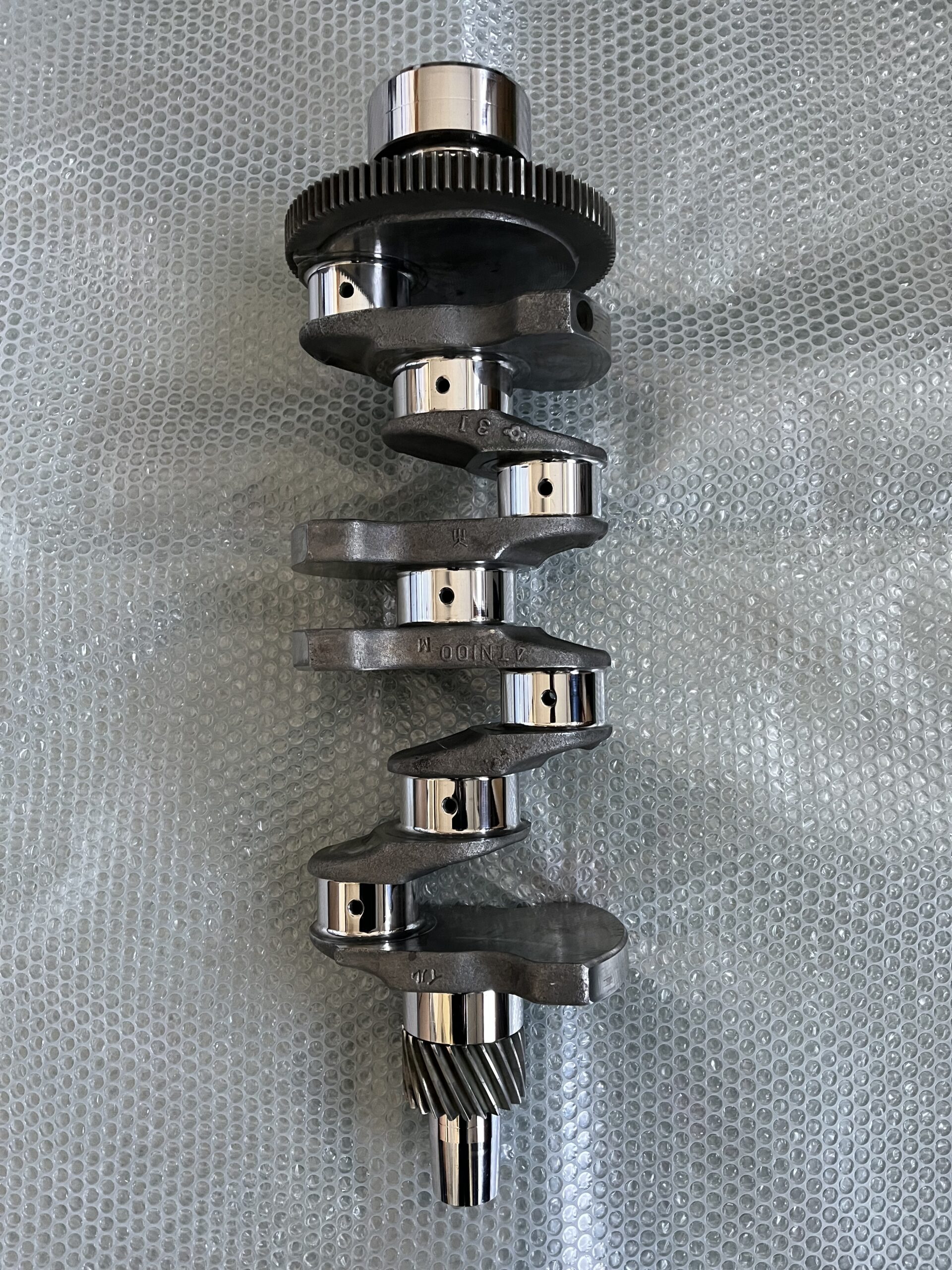

仕上がり寸法φ59.96〜95mm
肉盛り後の表面硬度HV800以上
全ヶ所ラッピング仕上げまで。
