【再生加工】油圧シリンダーロッドのメッキ再生研磨仕上げ。兵庫県

状態

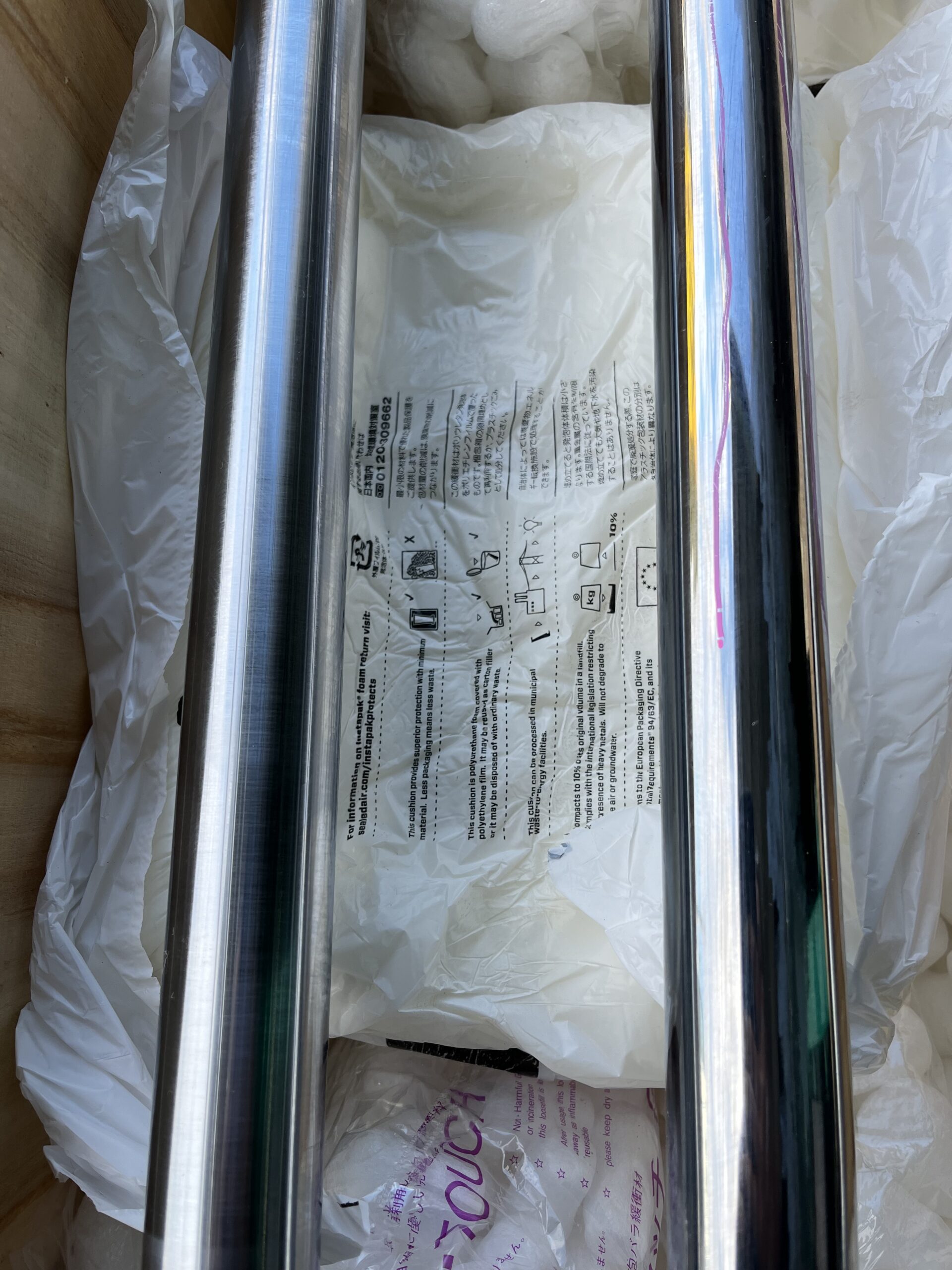

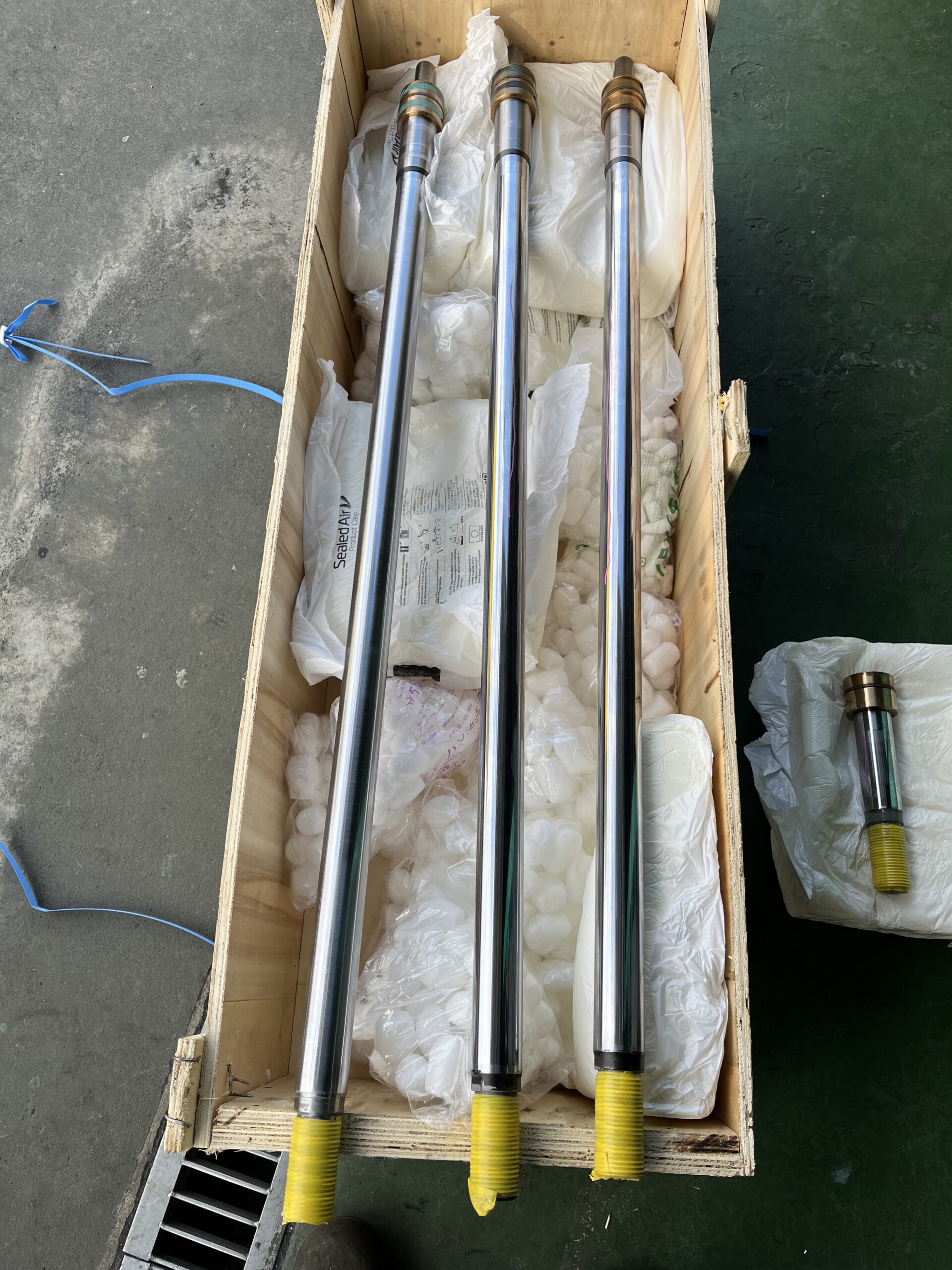

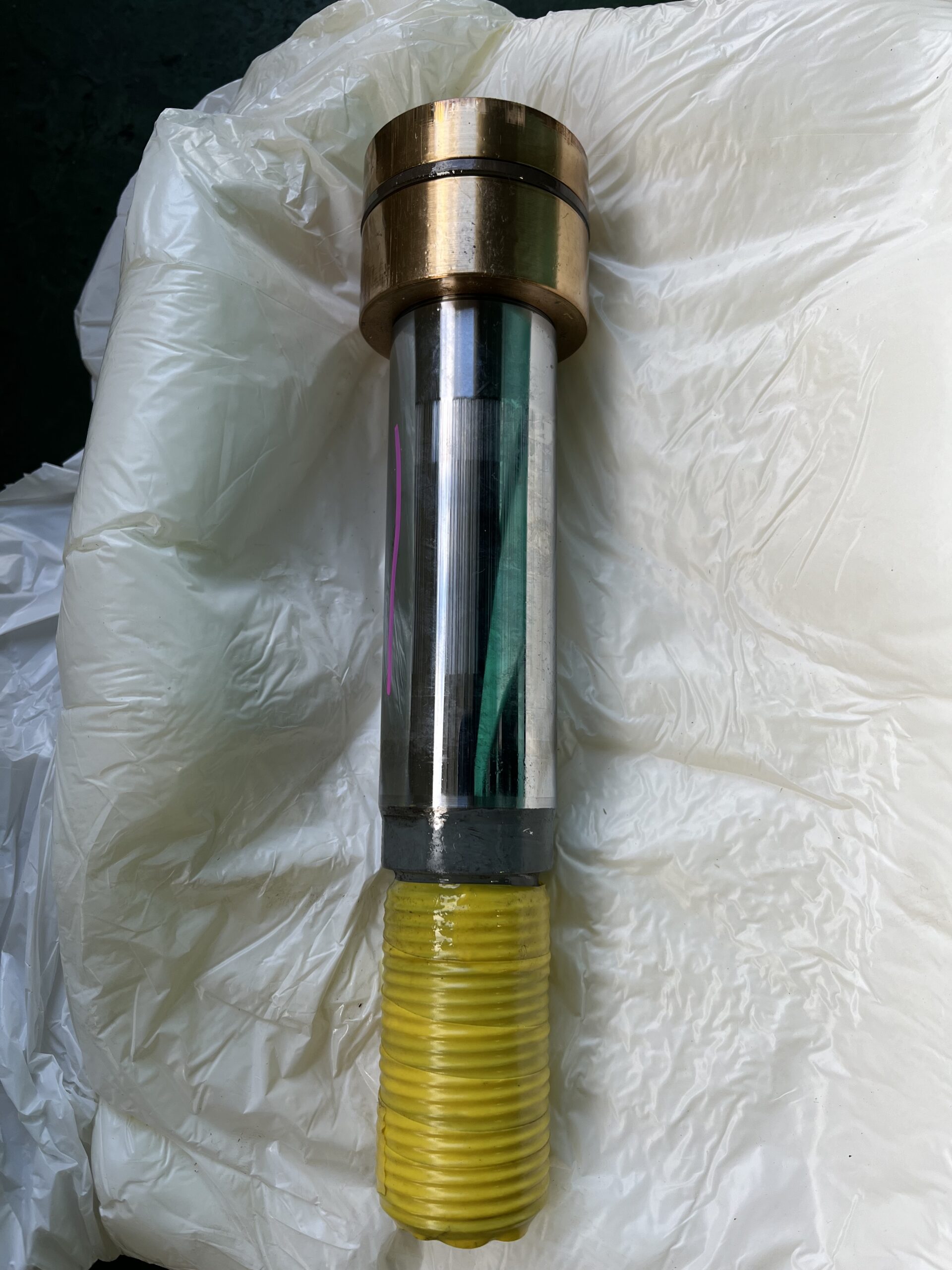

砲金ピストン付き油圧シリンダーロッド
の表面は、縦筋摩耗が確認できました。
油漏れの原因は摩耗による寸法痩せだと
思われます。砲金ピストンは外れない
との事ですので、このまま作業進めます。
メッキ時は、砲金マスキング及び浴槽の
薬液に触れないよう施工します。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面にセン
ター加工。そして両センターを芯に縦筋摩耗
が無くなるまで表面を円筒研磨加工、また下
研磨加工で削った「-0.2mm分」以上に、硬質
クロムメッキを肉盛り、再度、円筒研削盤にて
スタンダードサイズに仕上げる。
（小）仕上がり寸法φ39.99〜97mm
（大）仕上がり寸法φ39.97〜95mm

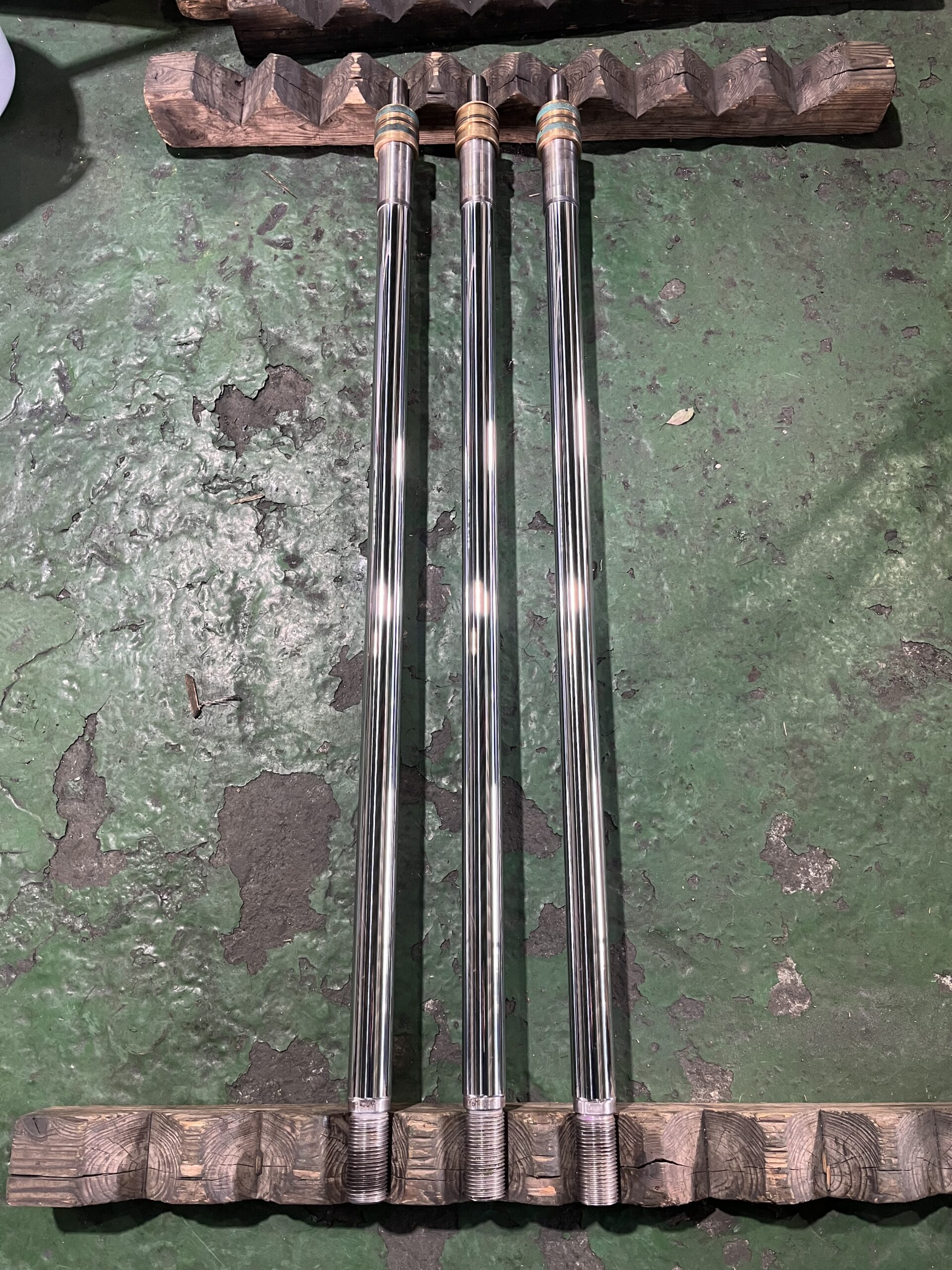

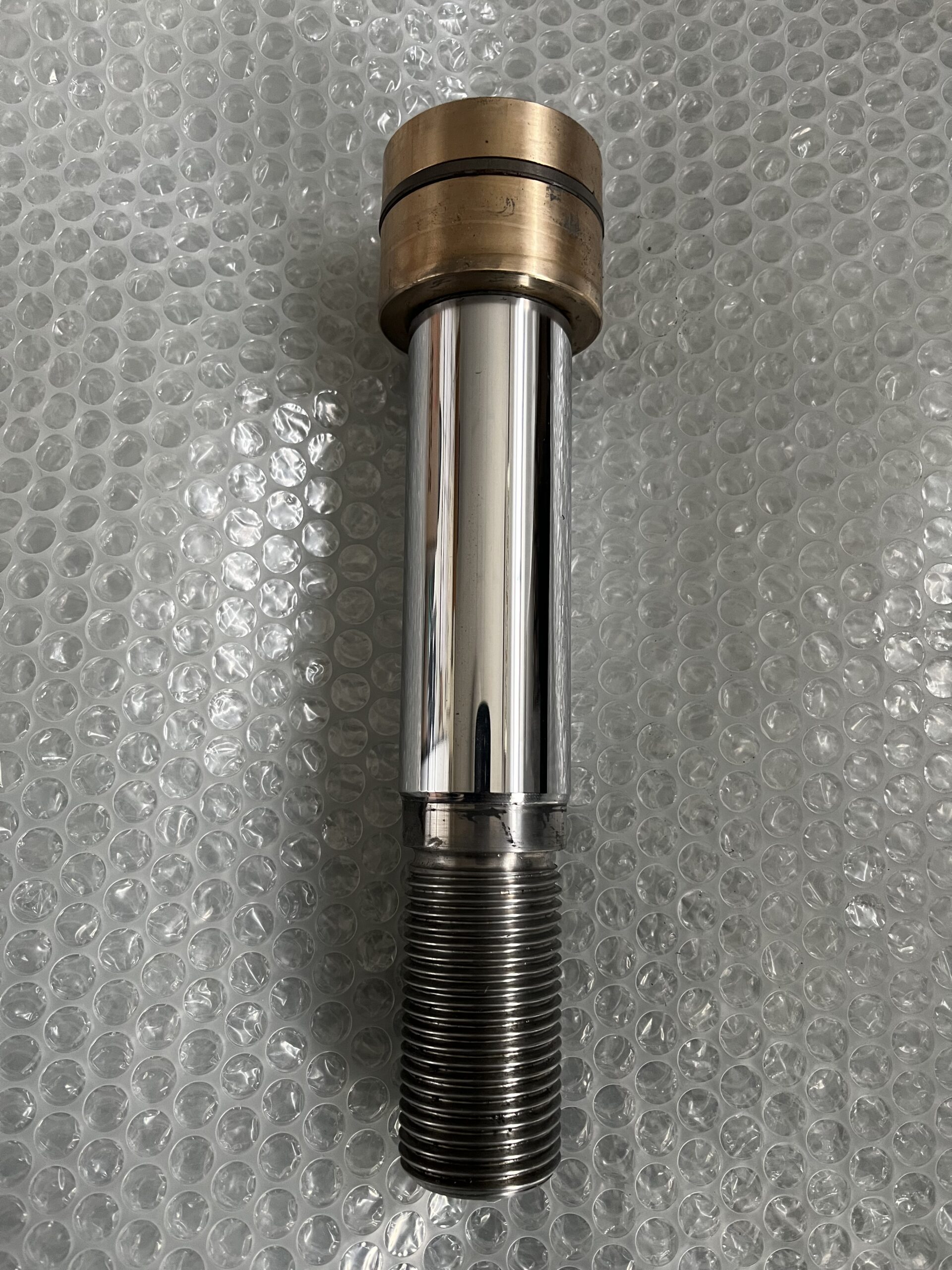

最終仕上げは鏡面仕上げまで。
