【再生加工】塗装機械部品　ピストンロッドのメッキ再生研磨仕上げ。兵庫県

状態
ピストンロッドの表面は、摩耗によって
寸法痩せが確認できました。機能不全の
原因は、摩耗による寸法痩せだと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にてピストンロッドの両側面に
両センターをを60度で加工。
その両センターを芯に円筒研削盤にて摩耗が
無くなるまで真円に下研磨加工、また下研磨で
削った「-0.3mm」以上に硬質クロムメッキを
肉盛り、再度、円筒研削盤で仕上げ研磨を行う。
最終仕上げはサイザル仕上げまで。

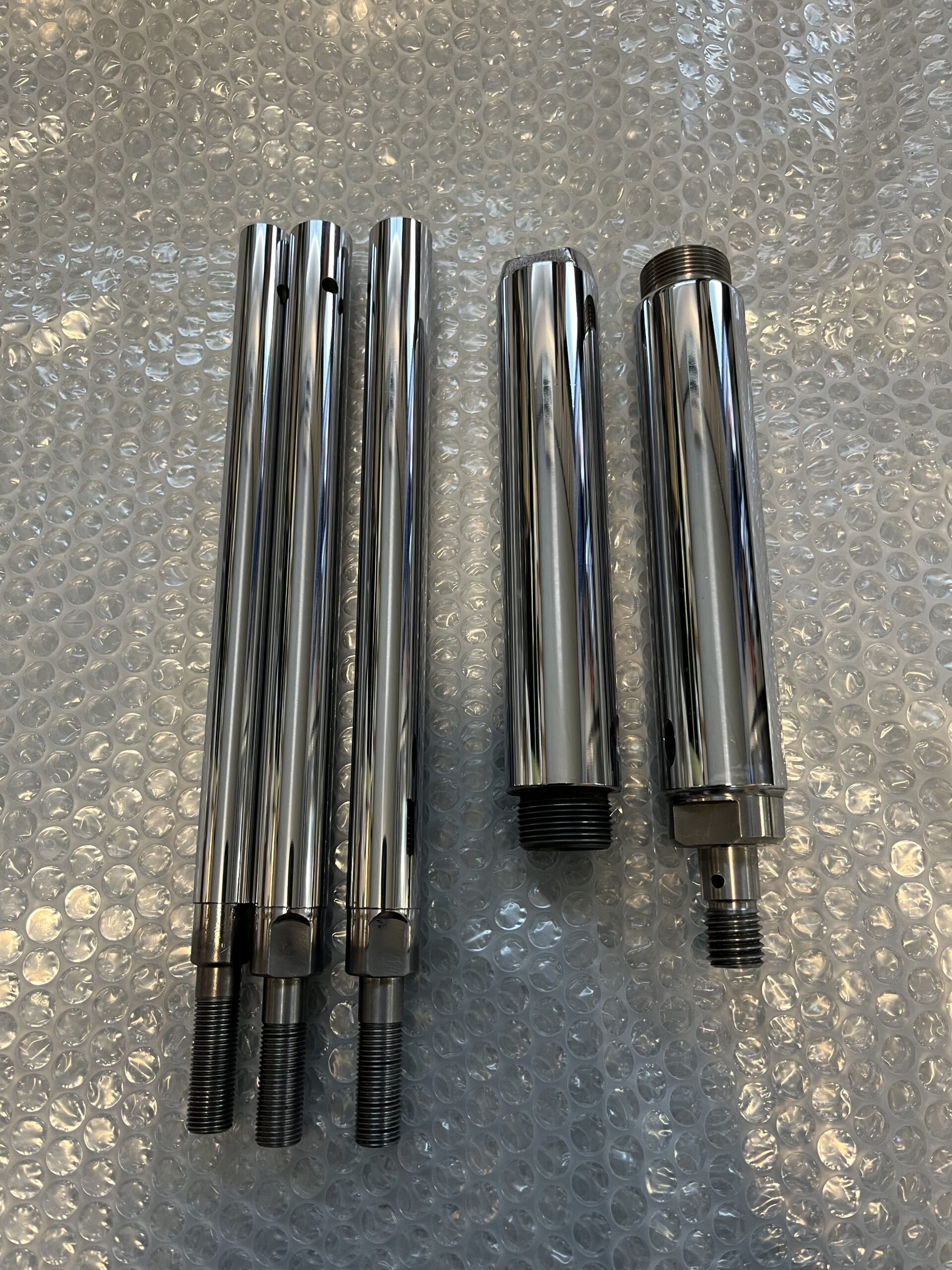

仕上がり寸法φ17.47±0.01
仕上がり寸法φ21.35±0.01
仕上がり寸法φ34.85±0.01
仕上がり寸法φ33.18±0.01
最終仕上げは鏡面サイザル仕上げまで。
