【再生加工】CBX400F カムシャフトのジャーナル部を硬質クロム肉盛り研磨仕上げ。沖縄県

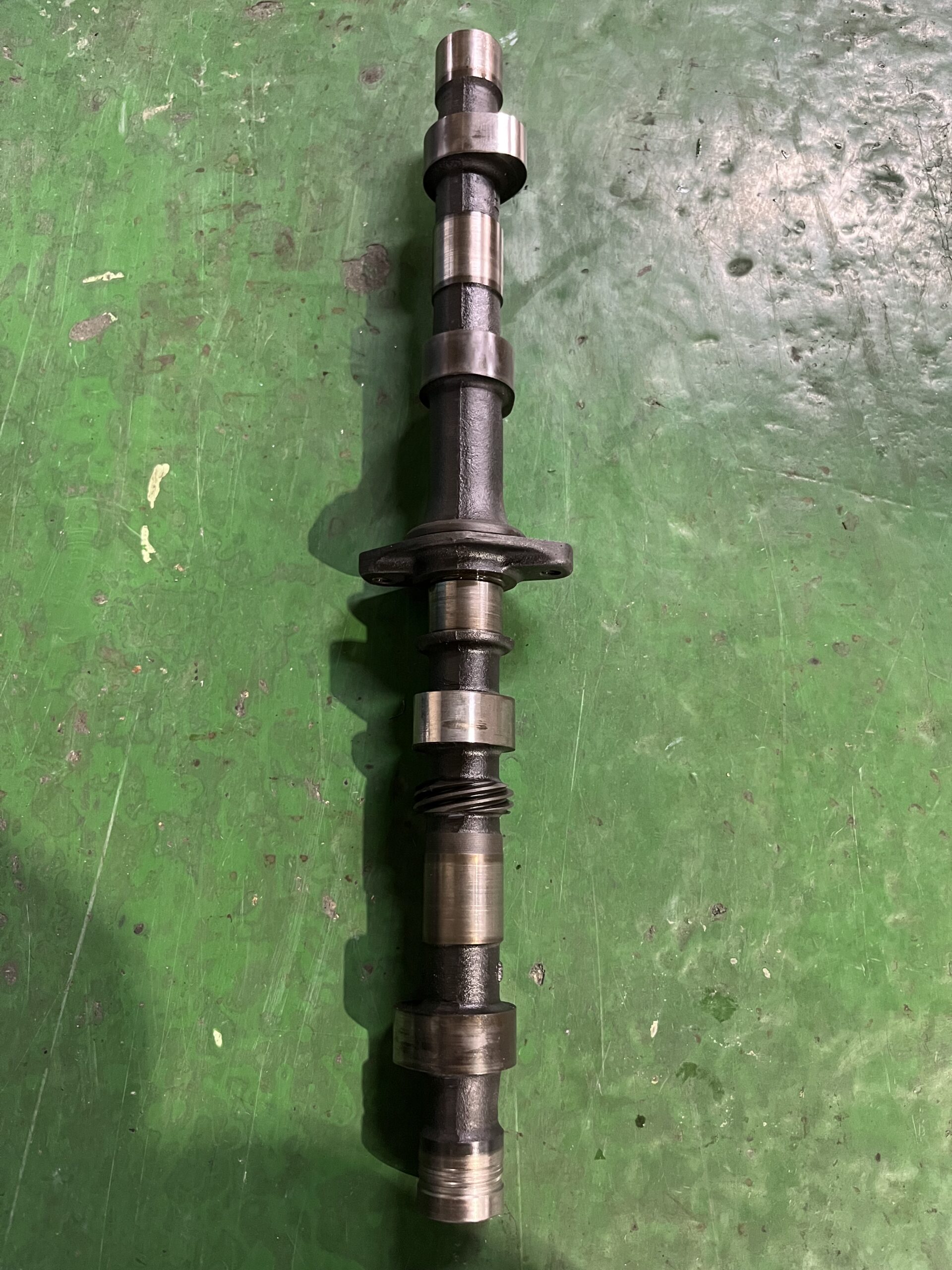

状態

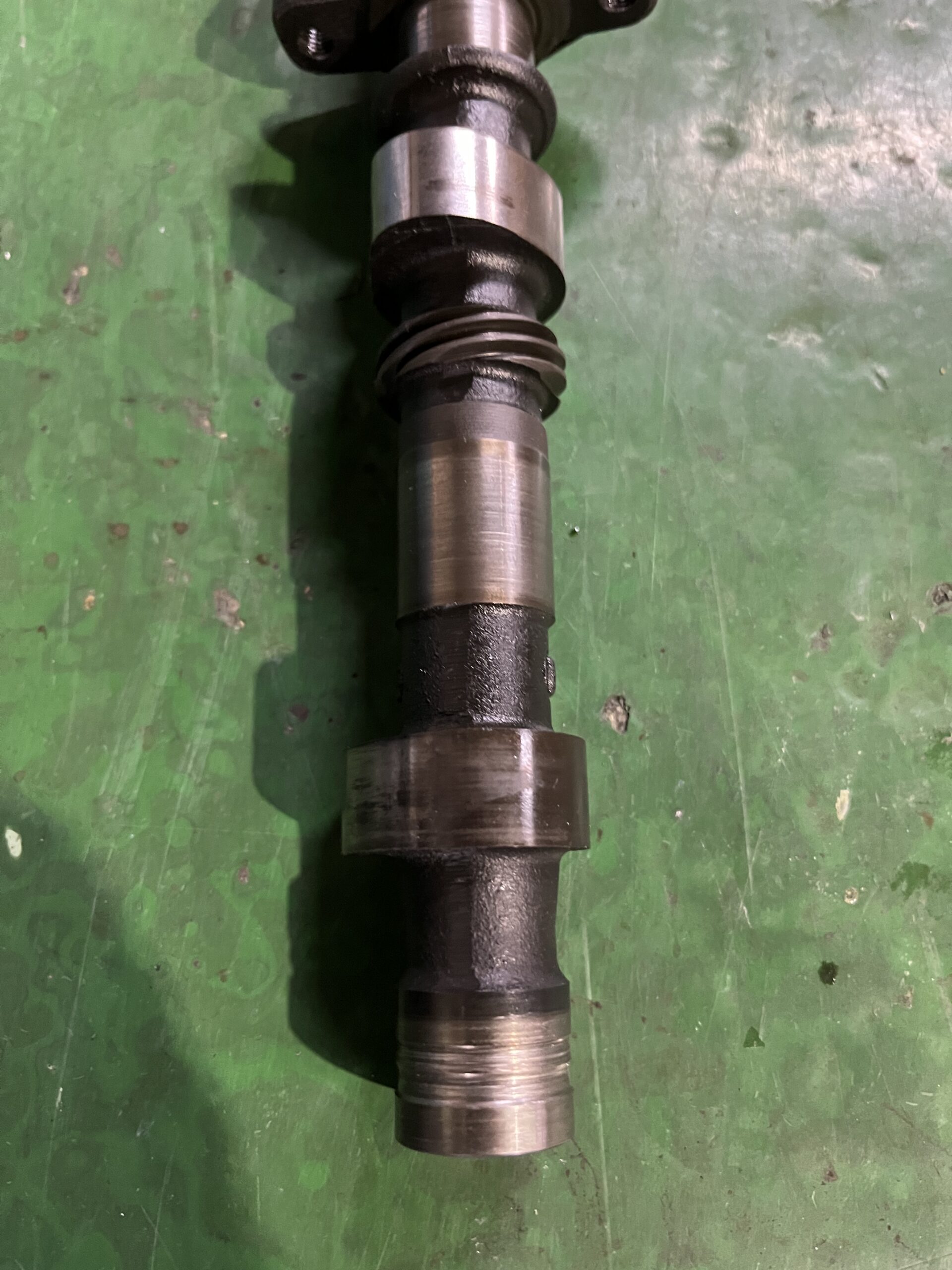

カムシャフトのジャーナル部は、5ヶ所
とも摩耗が確認できました。特に1ヶ所は、
食い込んだ摩耗でした。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
摩耗痕が無くなるまで真円に下研磨加工、
また下研磨で削った-0.3〜-1mm分以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤にて
スタンダードサイズに仕上げ研磨を行う。

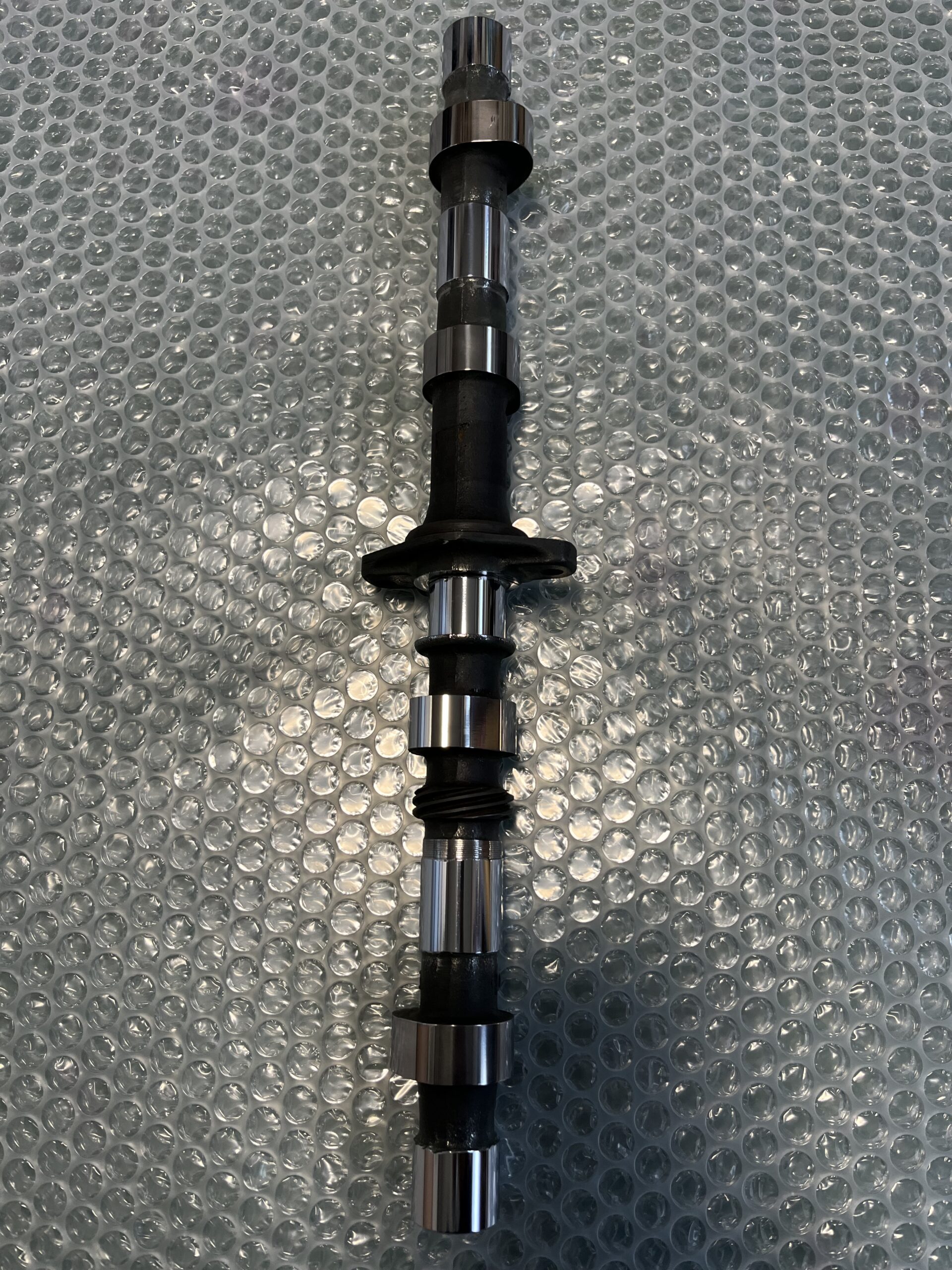

仕上がり寸法φ22.99〜98mm

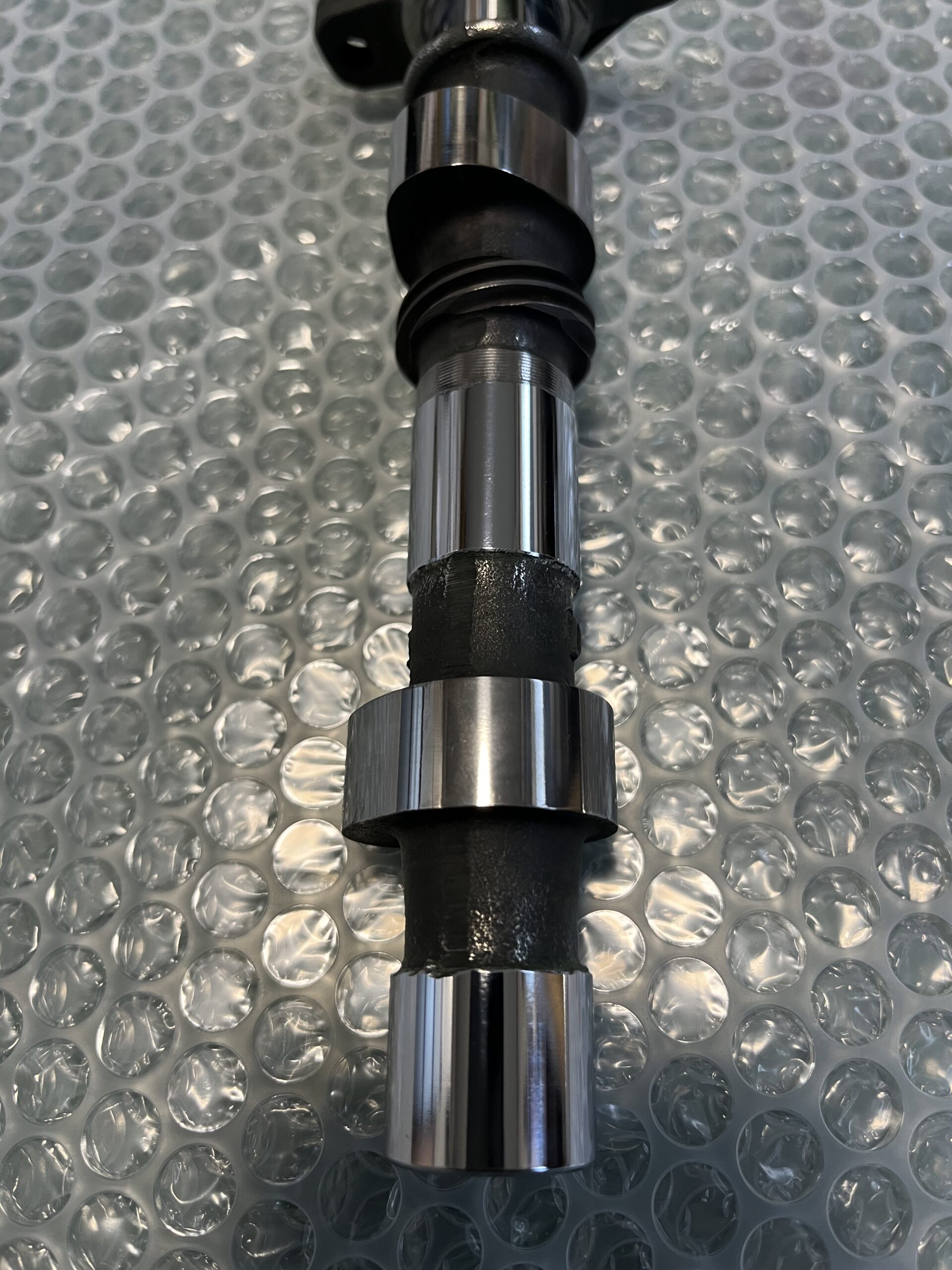

最終仕上げは、全箇所ラッピング仕上げ。
