【再生加工】日立EX25 ユンボ　アームシリンダロッドのメッキ再生研磨仕上げ。東京都

状態

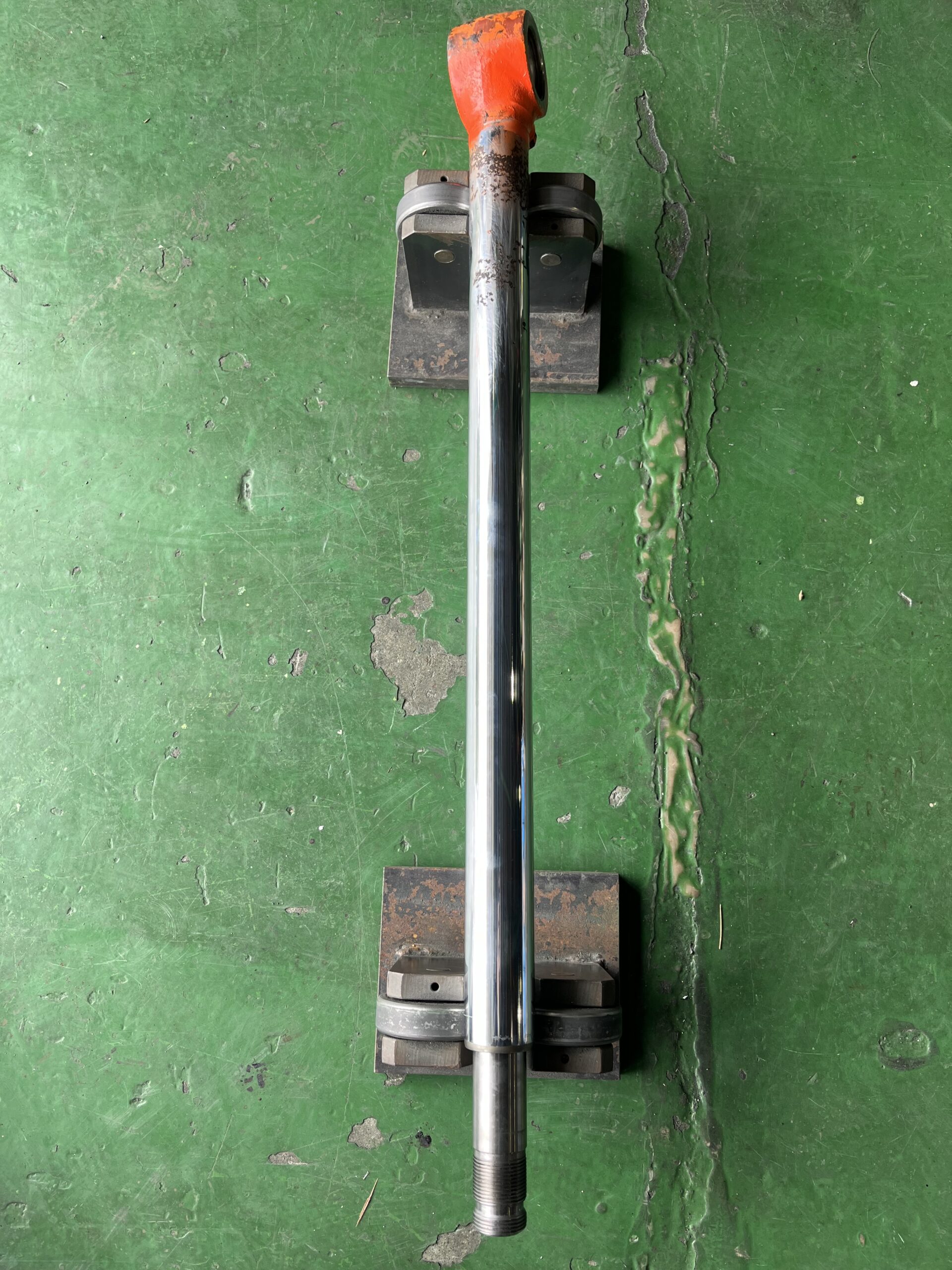

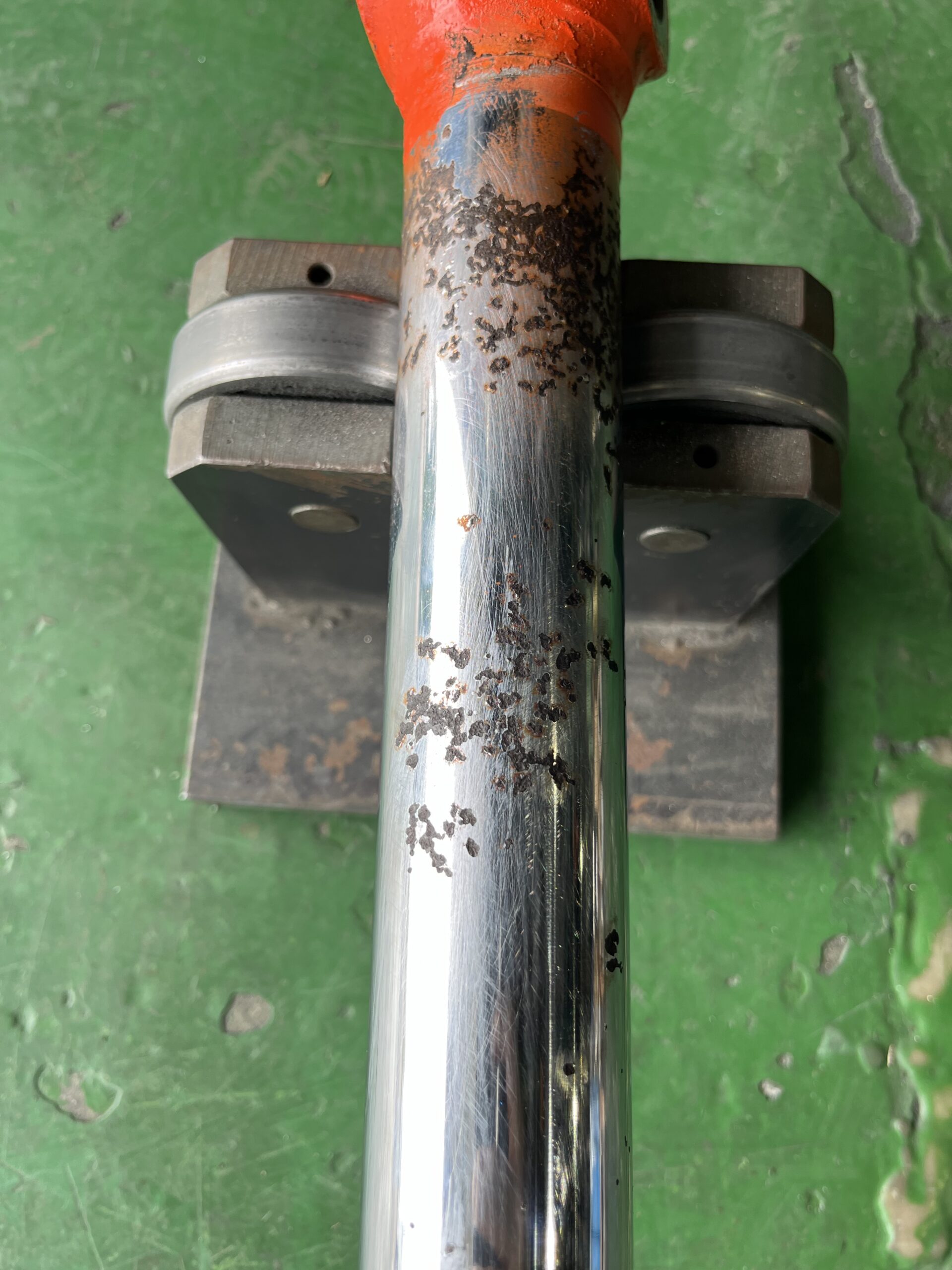

油圧シリンダーロッドの表面には、深い
サビが確認できました。特にクレビス首下
に多く見受けられました。
油漏れの原因は、深いサビだと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ロッドの両側面に研磨加工用のセンター
を加工。そして両センターを芯に円筒研削盤
にて深いサビが無くなるまで表面を円筒研磨
加工、また下研磨加工で削った「クレビス首下
300mmは-0.9mm.他は-0.4mm」分以上に硬質
クロームメッキを肉盛り、再度、円筒研削盤に
てスタンダードサイズに仕上げる。

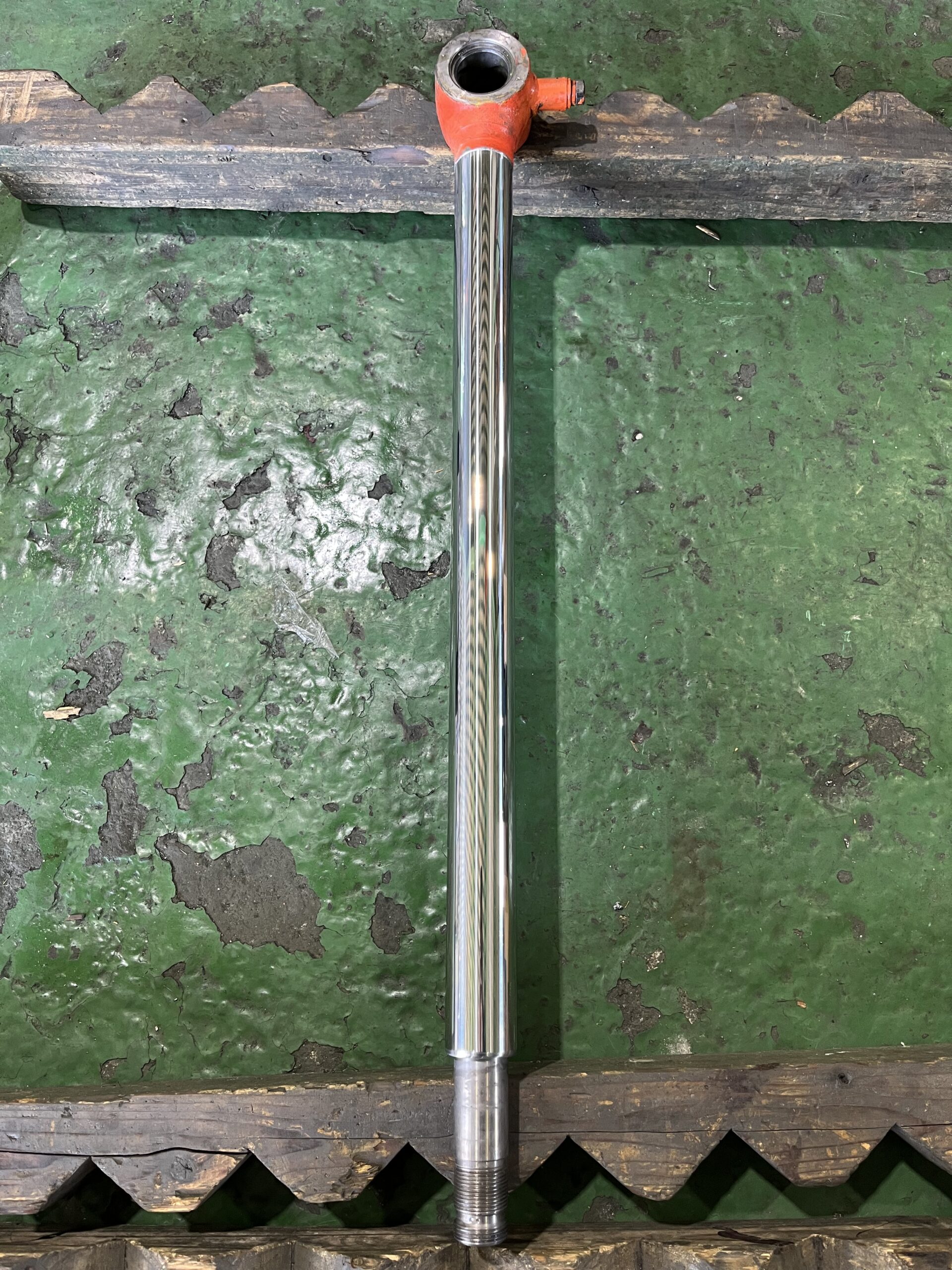

仕上がり寸法φ44.97〜95mm.

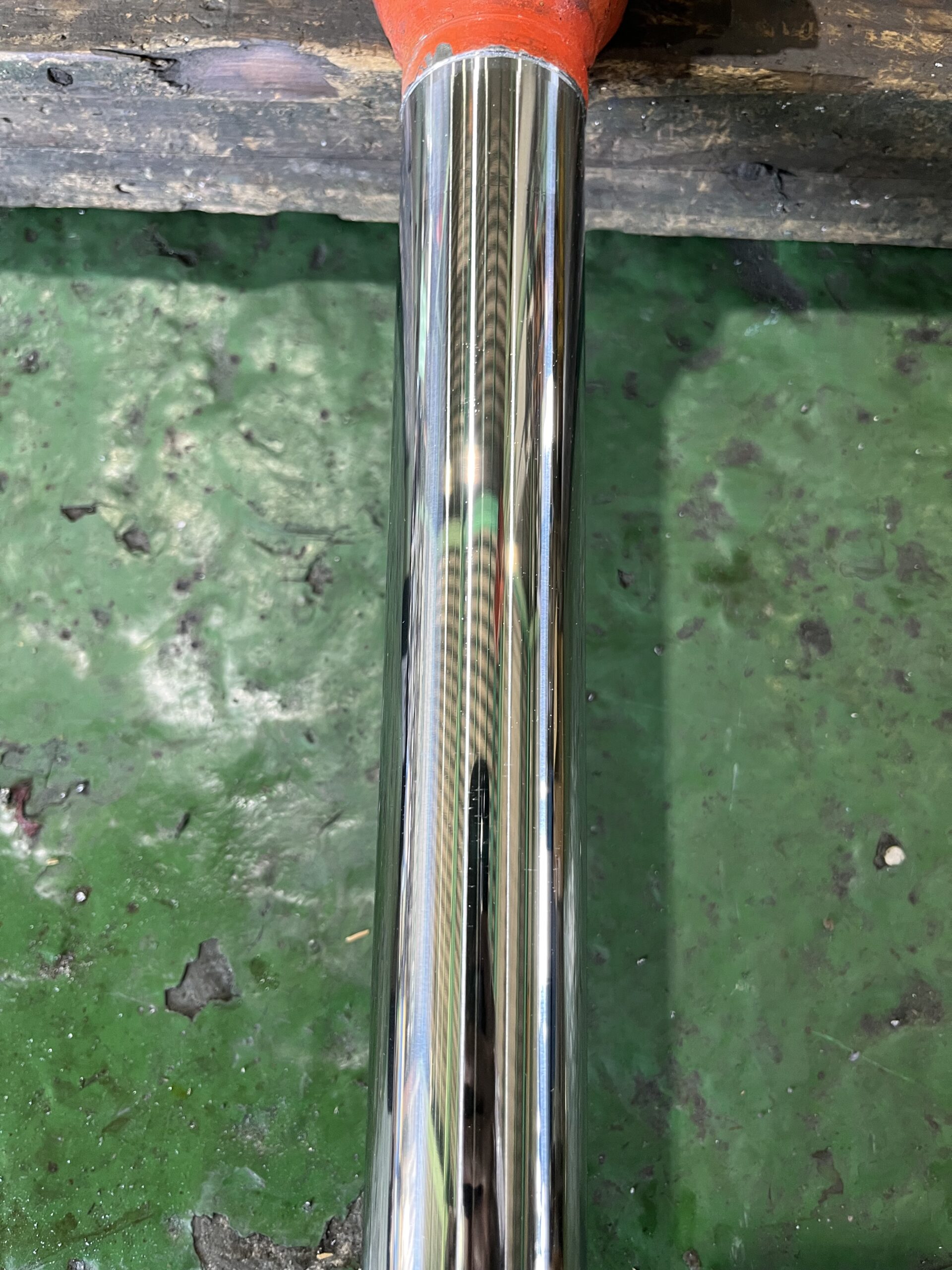

最終仕上げは鏡面仕上げまで。
