【再生加工】CBX400F クランクシャフトの2番ピンを硬質クロム肉盛り研磨仕上げ。大阪府

ありがとう。ネット受注♪大阪府.
オートバイ部品.HONDA CBX400F.
異音 オーバーホール 整備.
4気筒クランクシャフト ピン.
偏摩耗肉盛り修理依頼。

状態

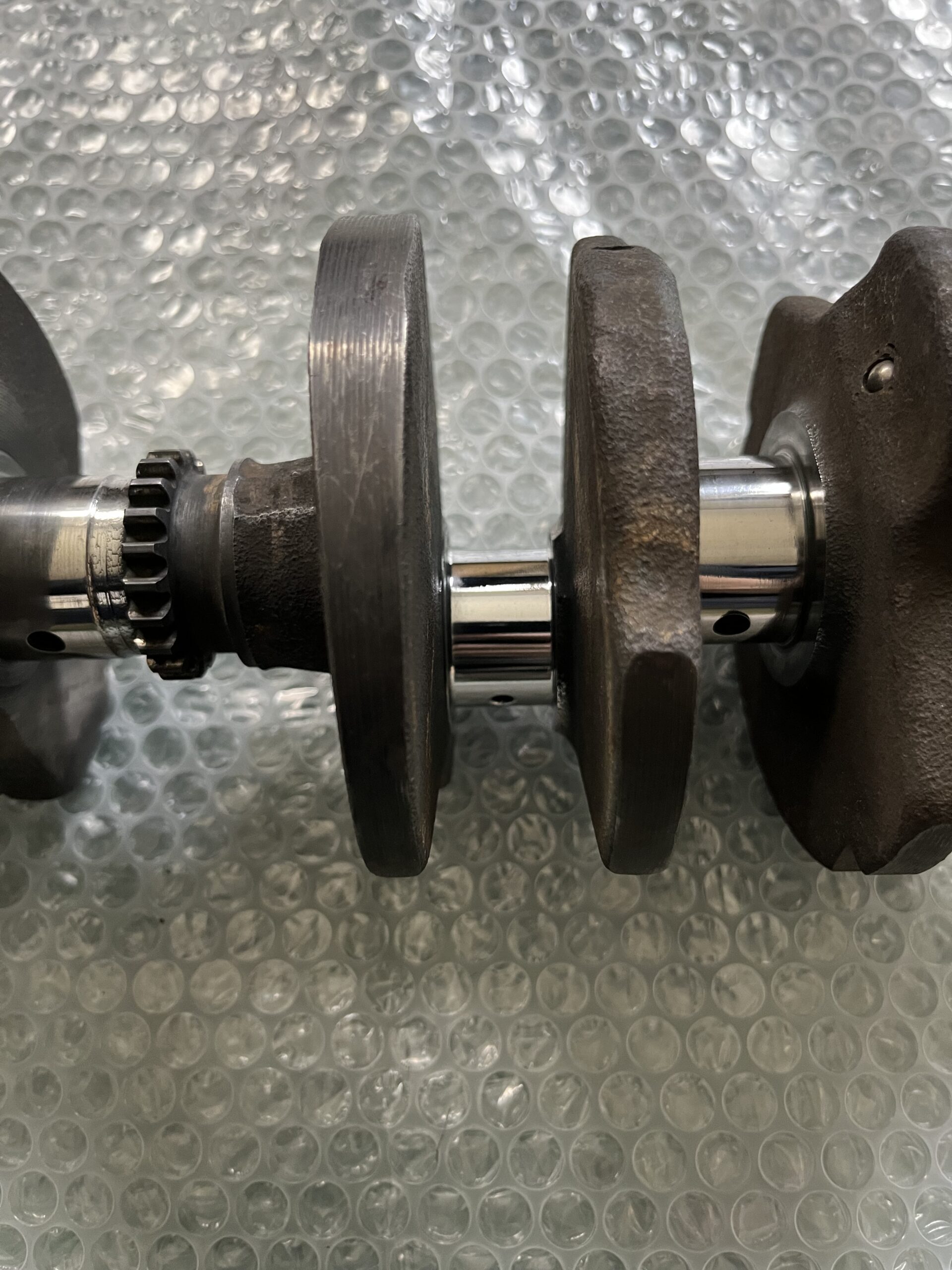

クランクシャフトの2番ピンは、偏摩耗
による楕円が確認できました。
測定すると100分代の摩耗でした。
対策方法
硬質クロムメッキと研磨で再生します。
先ず、同じ高さの3番目ピンで芯だし、そして
その芯で2番ピンをアンダーカット。
アンダーカットで削った「-0.3mm」分以上
に硬質クロムメッキで肉盛り、再度、3番ピン
の芯で2番ピンをSTDサイズに仕上げ研磨加工。
仕上がり寸法φ29.990±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。

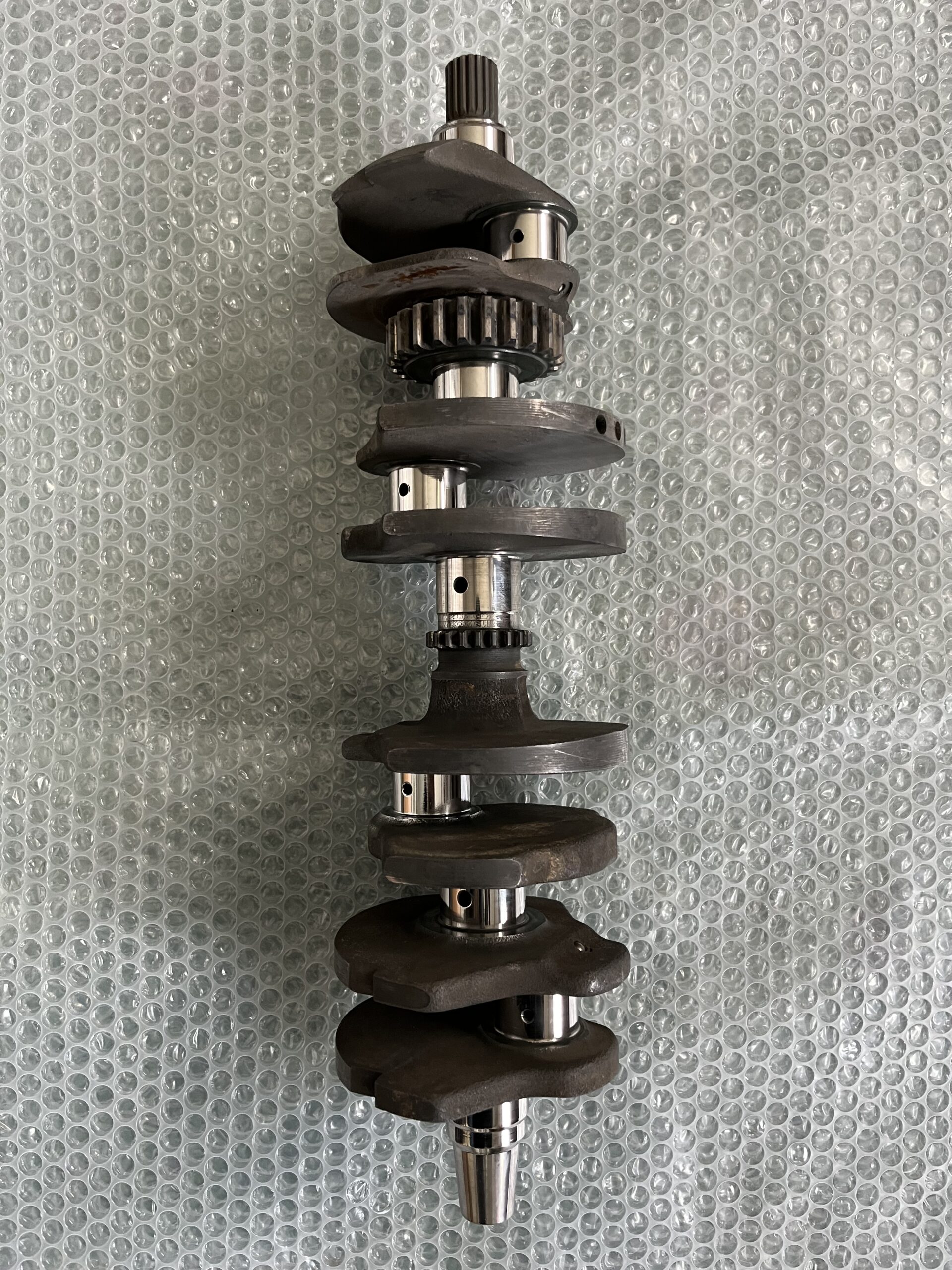

CBX400F クランクシャフト
