ありがとう。ネット受注♪兵庫県.
産業用機械部品. 塗装機械部品.
リピート ピストンロッド.
寸法φ17×280L
寸法φ21×280L
メッキ修理御依頼。
産業用機械部品. 塗装機械部品.
リピート ピストンロッド.
寸法φ17×280L
寸法φ21×280L
メッキ修理御依頼。

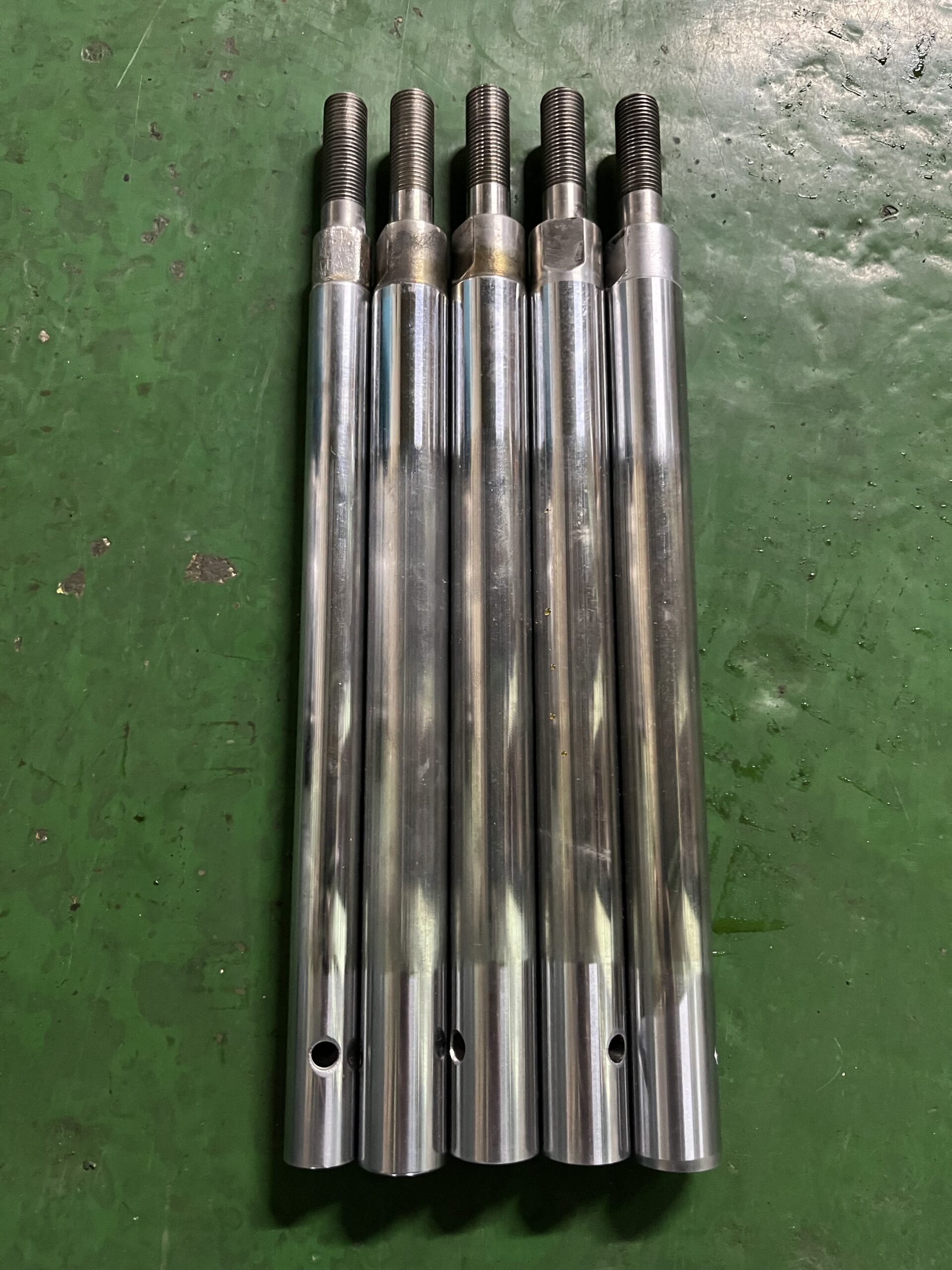

状態

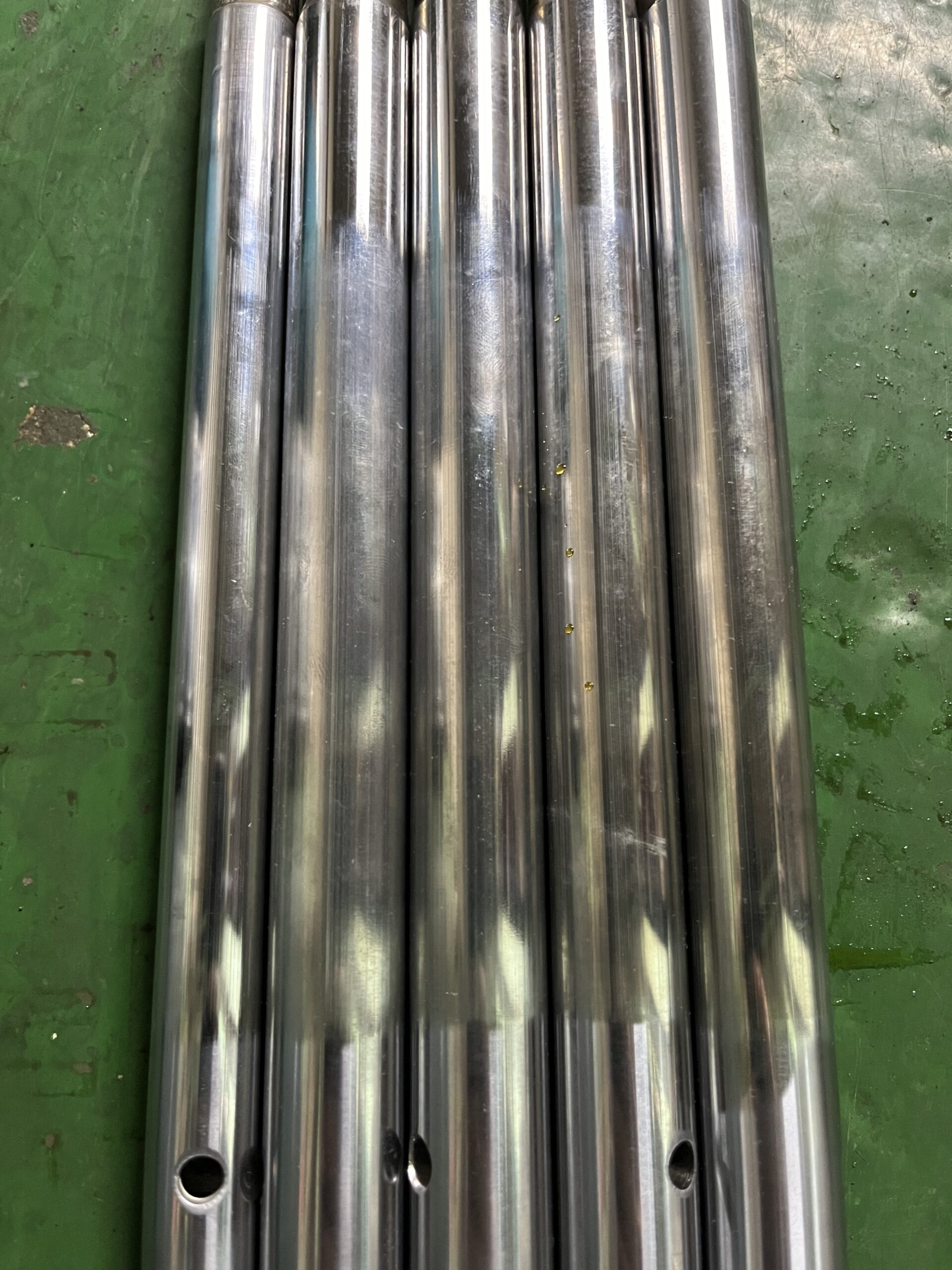

シリンダーロッドの表面は、摩耗によって
一部変色していました。機能不全の原因は、
摩耗による寸法痩せだと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にてピストンロッドの両側面に
両センターをを60度で加工。
その両センターを芯に円筒研削盤にて摩耗が
無くなるまで真円に下研磨加工、また下研磨で
削った「-0.2mm」以上に硬質クロムメッキを
肉盛り、再度、円筒研削盤で仕上げ研磨を行う。
最終仕上げはサイザル仕上げまで。
仕上がり寸法φ17.44
仕上がり寸法φ21.34

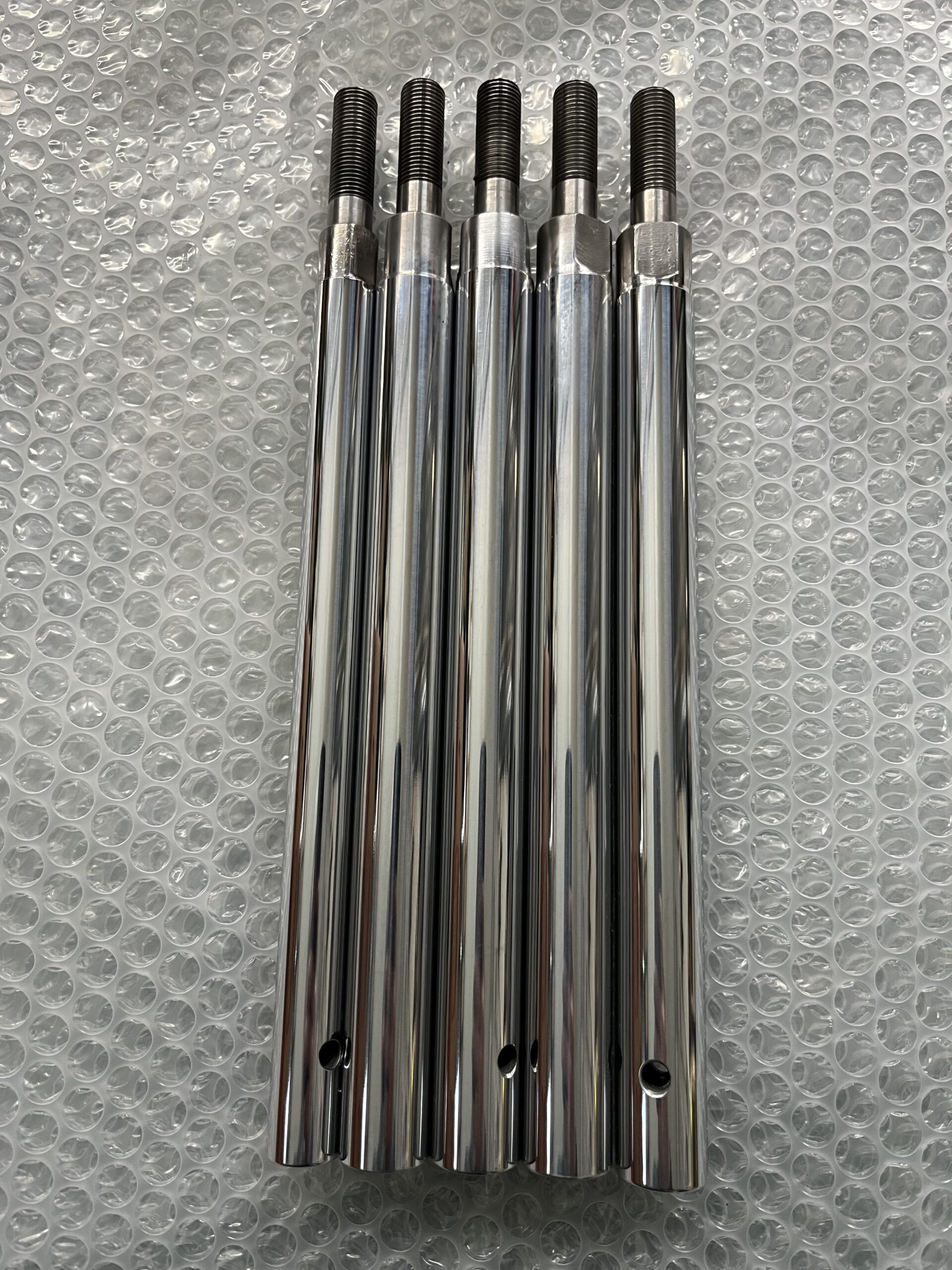

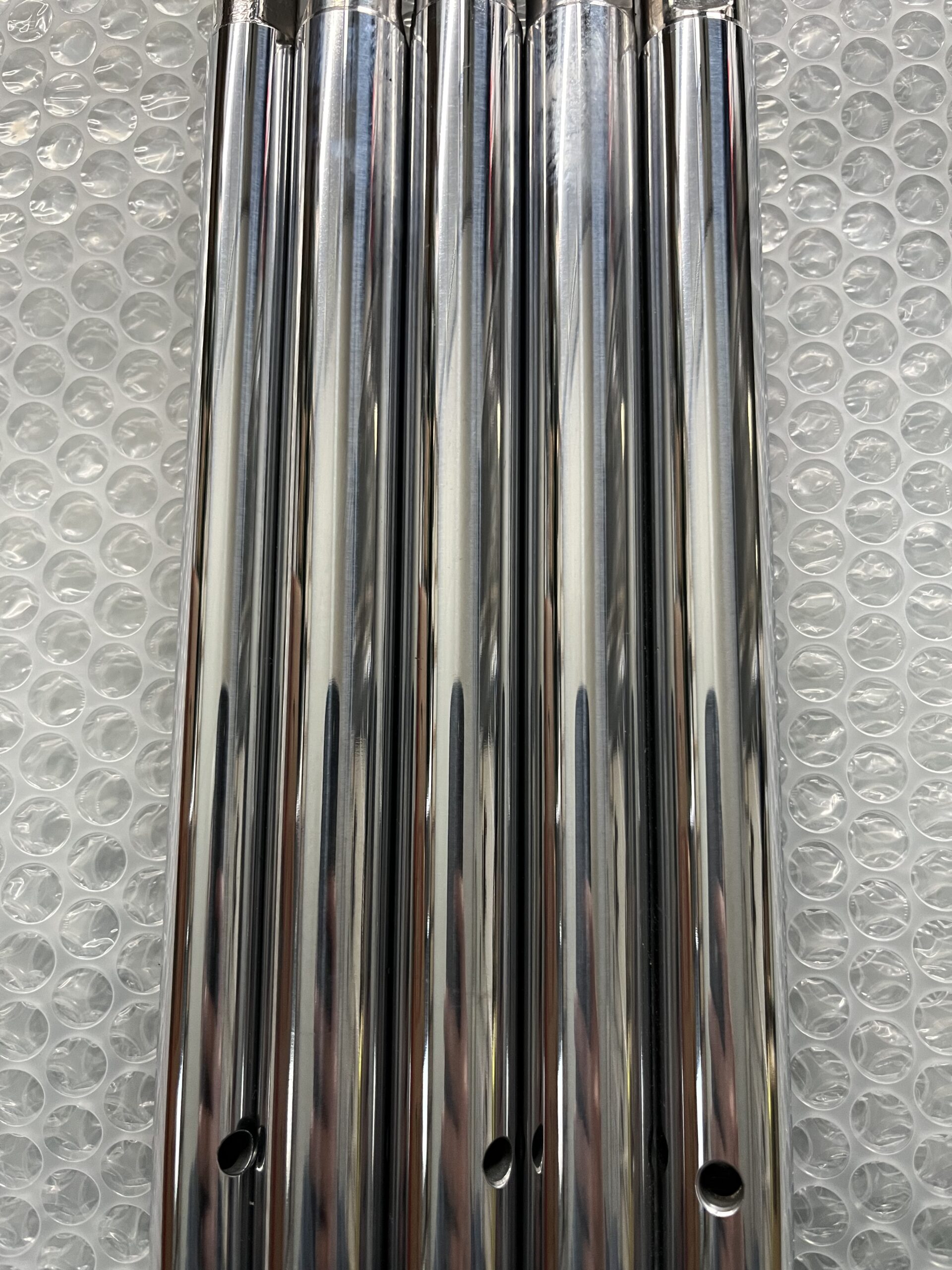

最終仕上げは鏡面サイザル仕上げまで。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7624-scaled.jpeg?w=1256&ssl=1)
![ピストンロッド ピストンロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7640-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7625-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7641-scaled.jpeg?w=1256&ssl=1)
![ピストンロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7640-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は、御依頼ありがとうございます。
またご縁ありましたら宜しくお願い致します。
