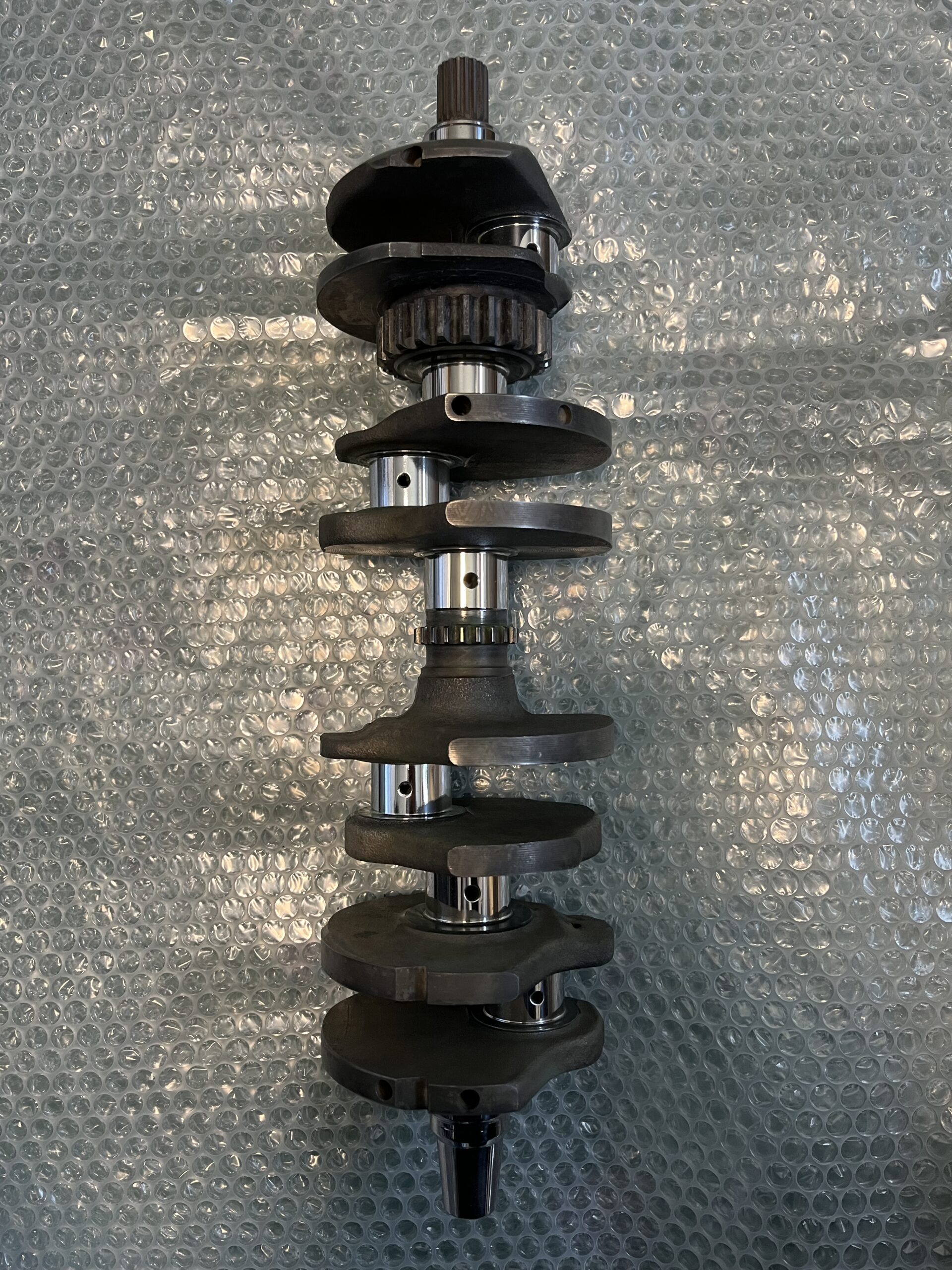

【再生加工】CBX400F クランクシャフトの2番3番ピンを硬質クロム肉盛り研磨仕上げ。東京都

状態
クランクシャフトの2番ピンは-0.3mmの片
摩耗、また3番ピンは-0.06mmの変摩耗でした。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、2番ピンと同じ高さの3番目ピンで芯を
だし、そしてその芯で2番ピンをアンダー
カット、またアンダーカットで削った
「-0.5mm」分以上に硬質クロームメッキで
肉盛り、再度、3番ピンの芯で2番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005

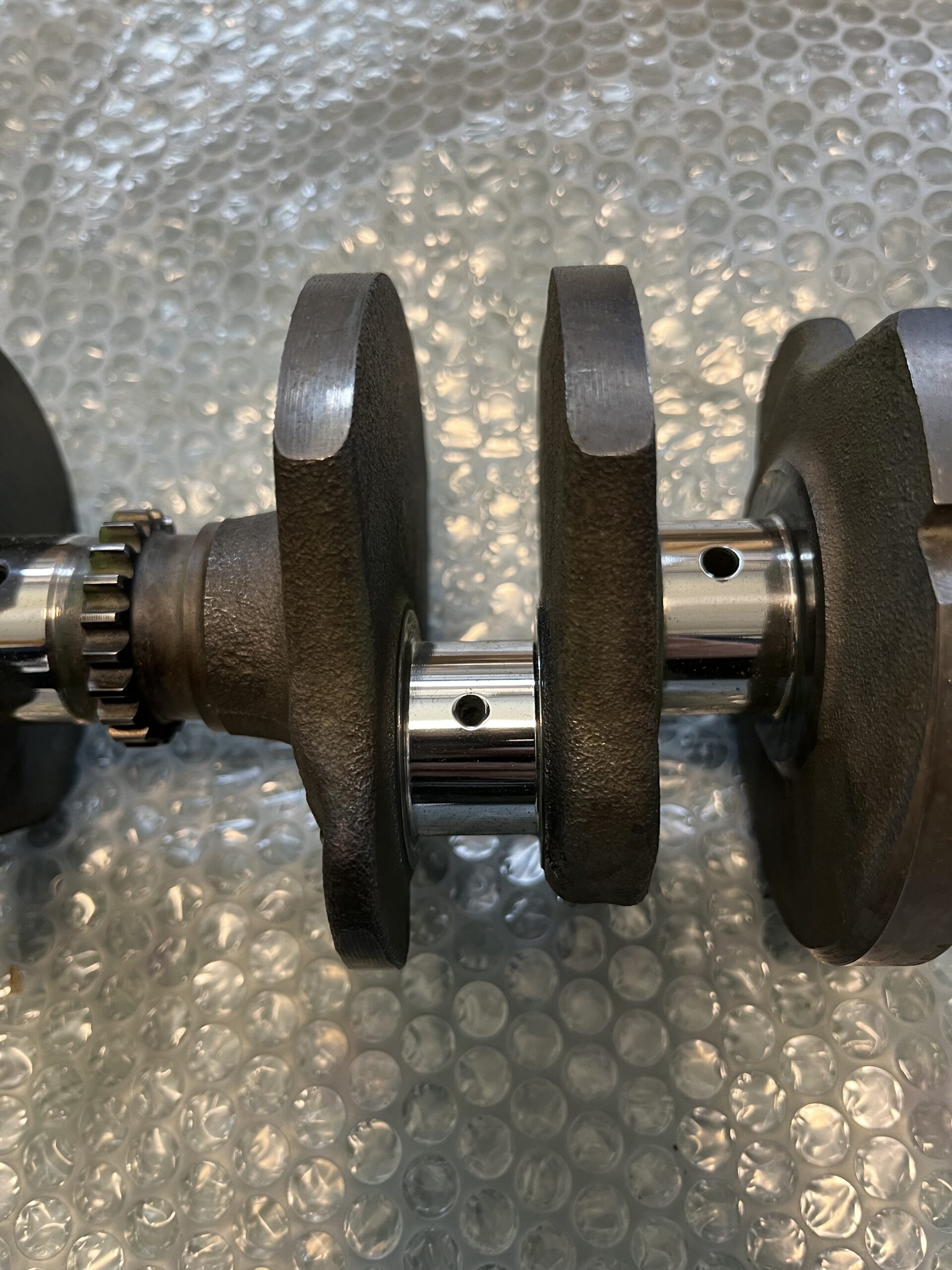

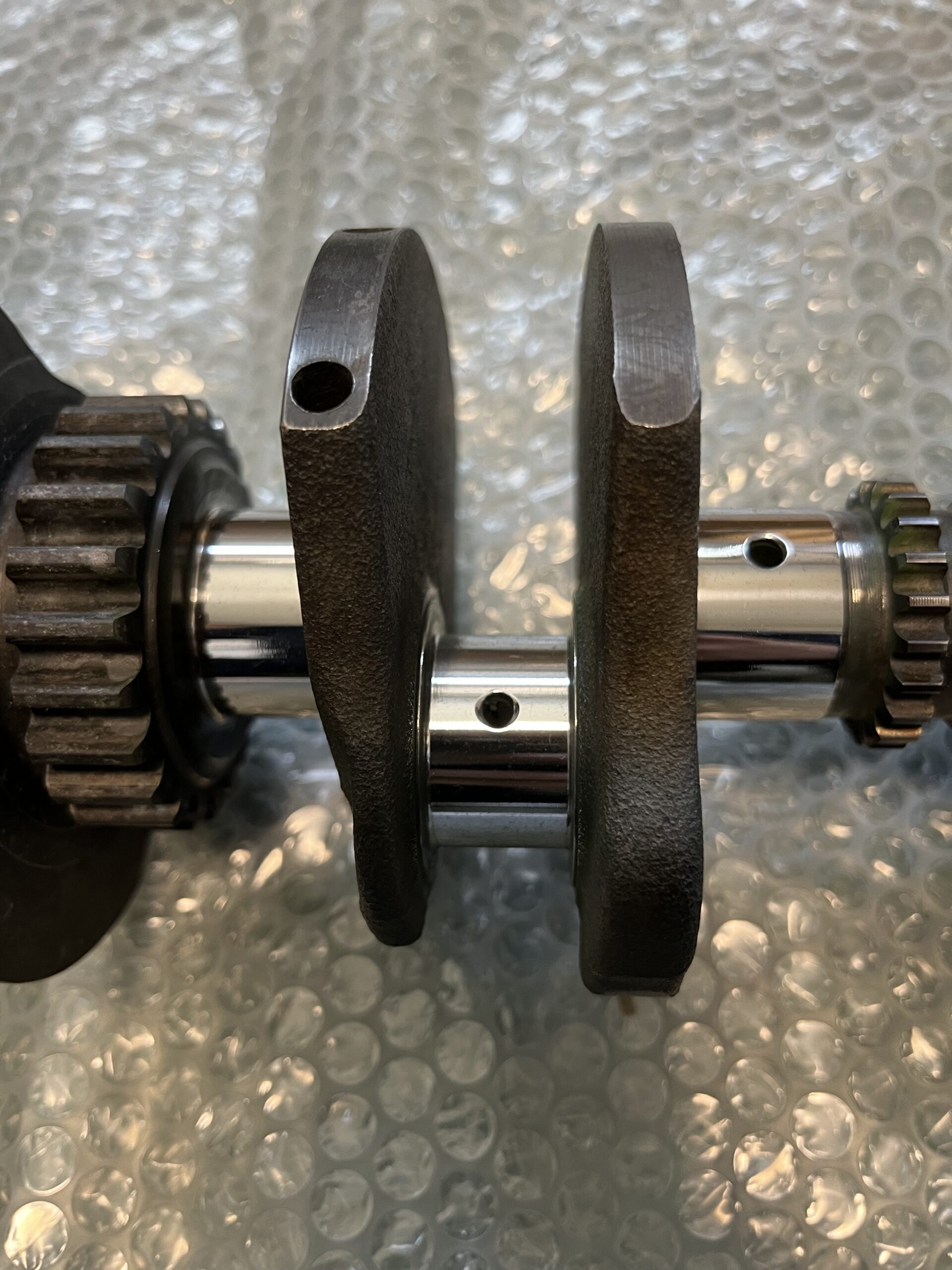

2番ピンが完成すると、今度は2番ピンで芯を
だし、そしてその芯で3番ピンをアンダー
カット、またアンダーカットで削った
「-0.2mm」分以上に硬質クロームメッキで
肉盛り、再度、2番ピンの芯で3番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ。
