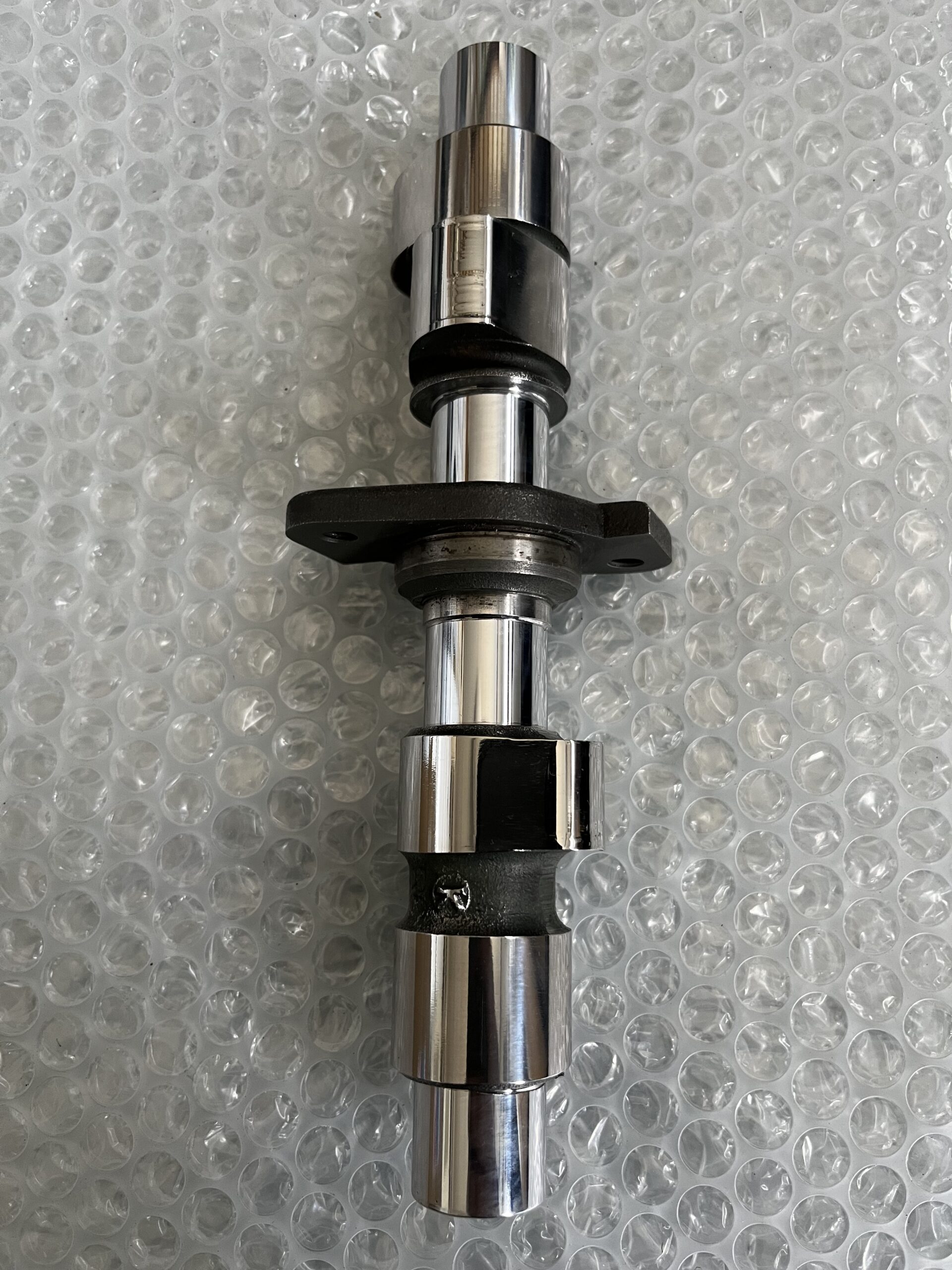

【再生加工】CB400N カムシャフトのジャーナル部を硬質クロム肉盛り研磨仕上げ。富山県

状態

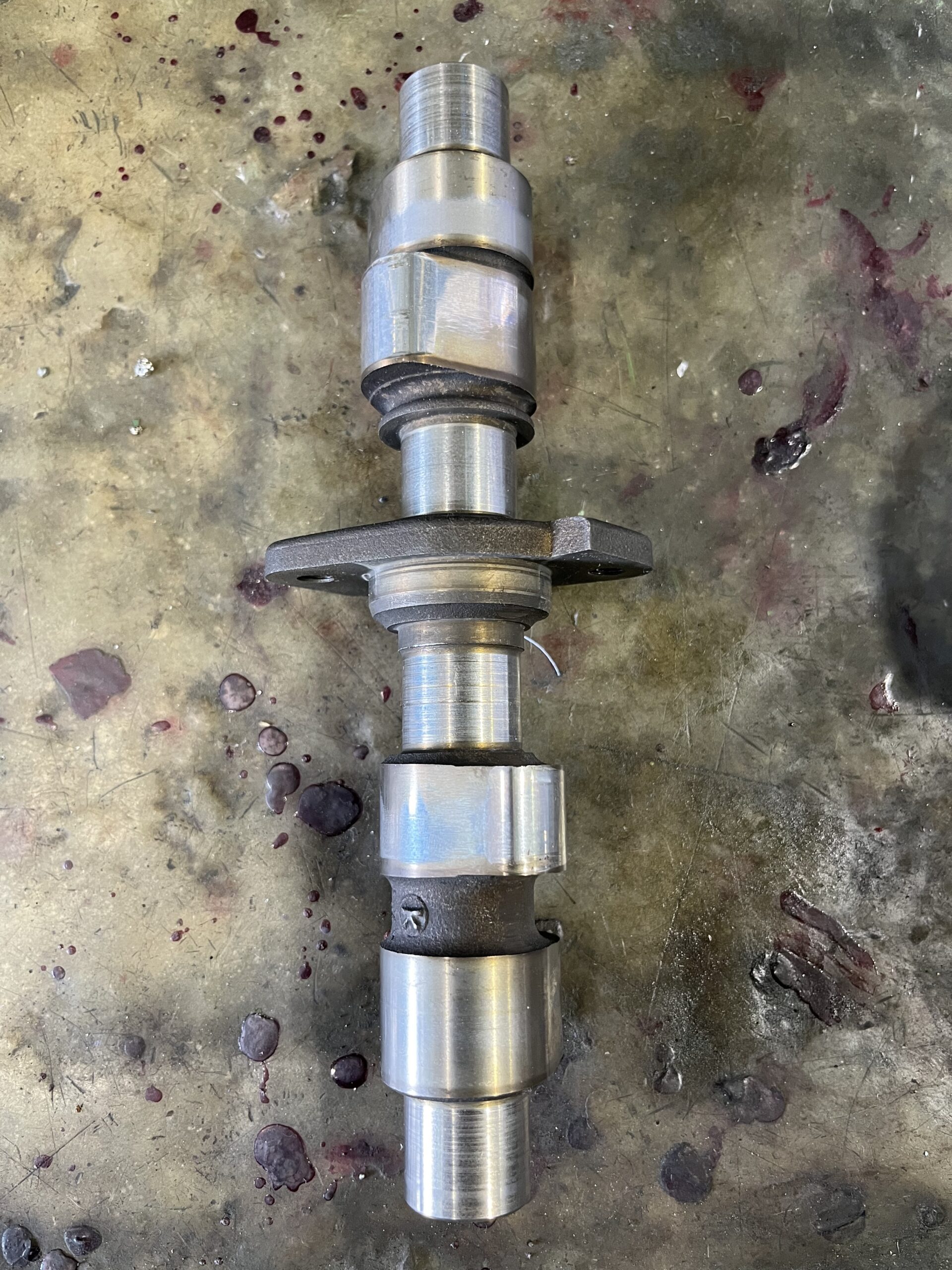

カムシャフトのジャーナル部4ヶ所とも
円周に摩耗による寸法痩せが確認できました。
カムシャフト自体の振れはなし。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った-0.45mm分以上に硬質クロムメッキを
肉盛り、再度、円筒研削盤にてスタンダード
サイズに仕上げ研磨を行う。
仕上がり寸法φ21.99〜98mm
最終仕上げは、全箇所ラッピング仕上げ。
