【再生加工】MVX250F インナーチューブのメッキ再生研磨仕上げ。静岡県

ありがとう。ネット受注♪静岡県.
オートバイ部品. HONDA MVX250F.
フロントフォーク　インナーチューブ.
寸法φ35×595×615L
油漏れメッキ修理御依頼。

状態

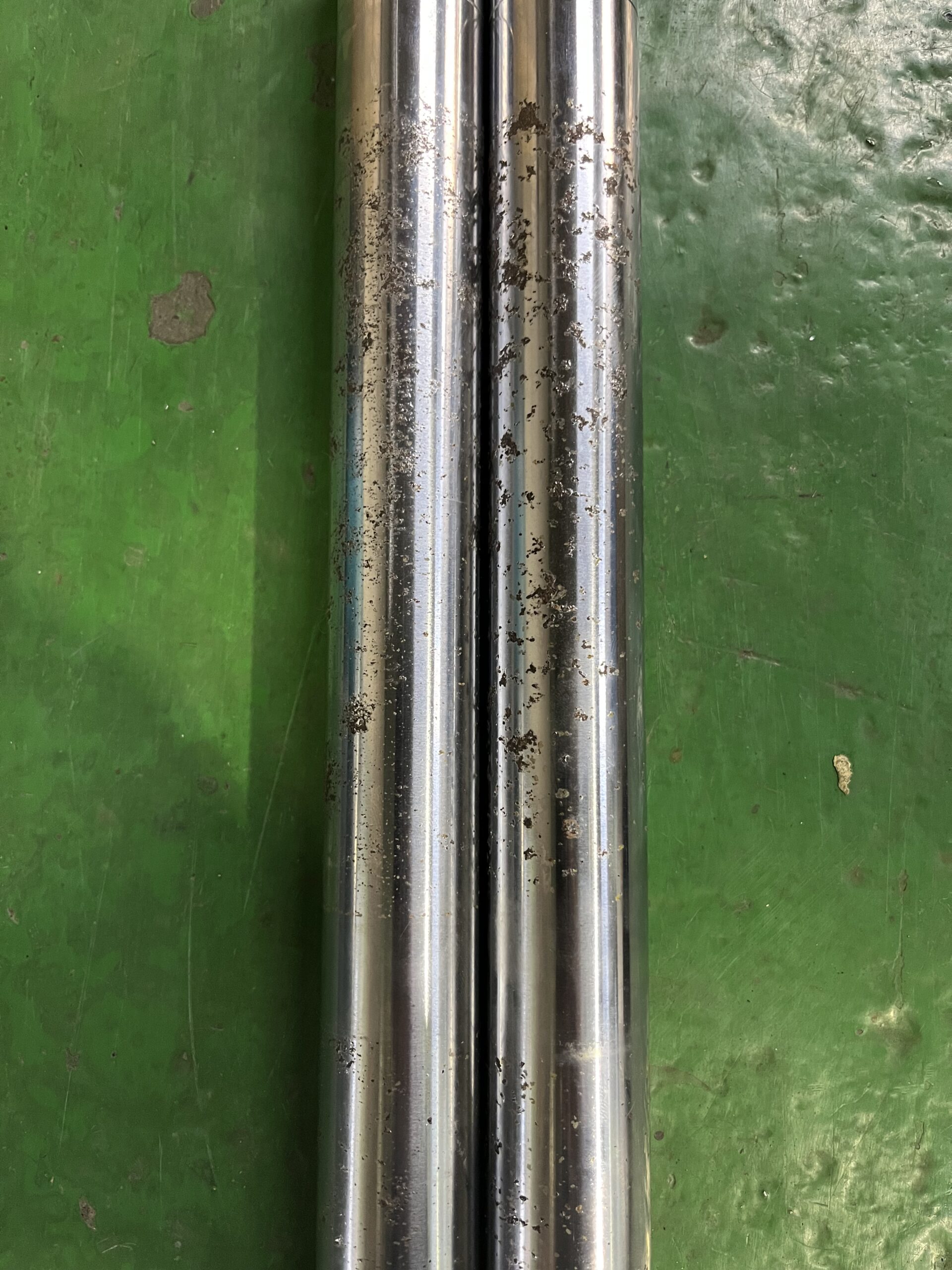

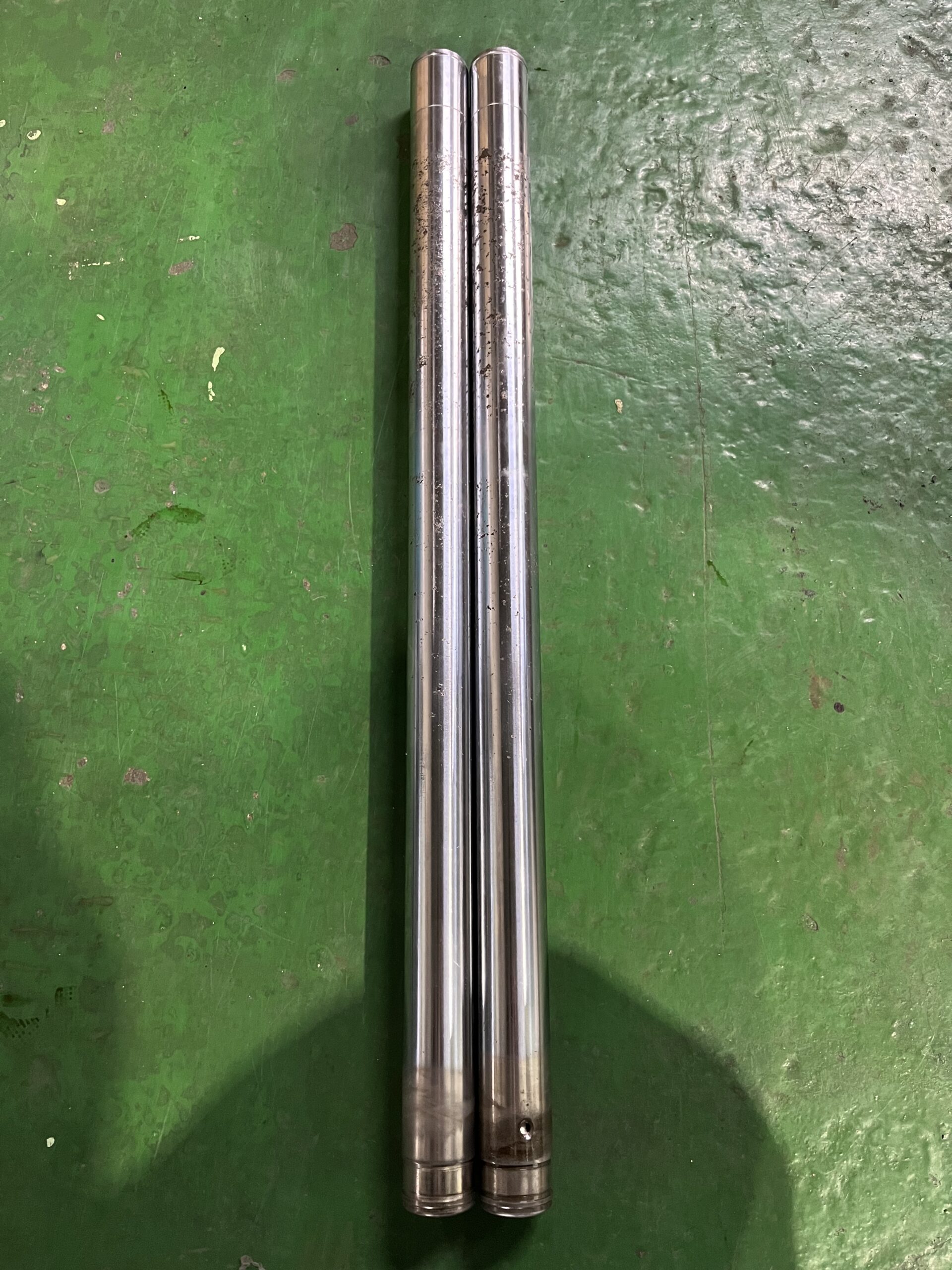

インナーチューブの表面には、メッキ剥がれ
や深く食い込んだサビが確認できました。
油漏れの原因は、メッキ剥がれや深く食い
込んだサビだと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
MVX250Fのインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にてメッキ
剥がれや深く食い込んだサビが無くなるまで
真円に下研磨加工、また下研磨で削った-0.55
以上に硬質クロムめっきを肉盛り、再度、円筒
研削盤で仕上げ研磨を行う。

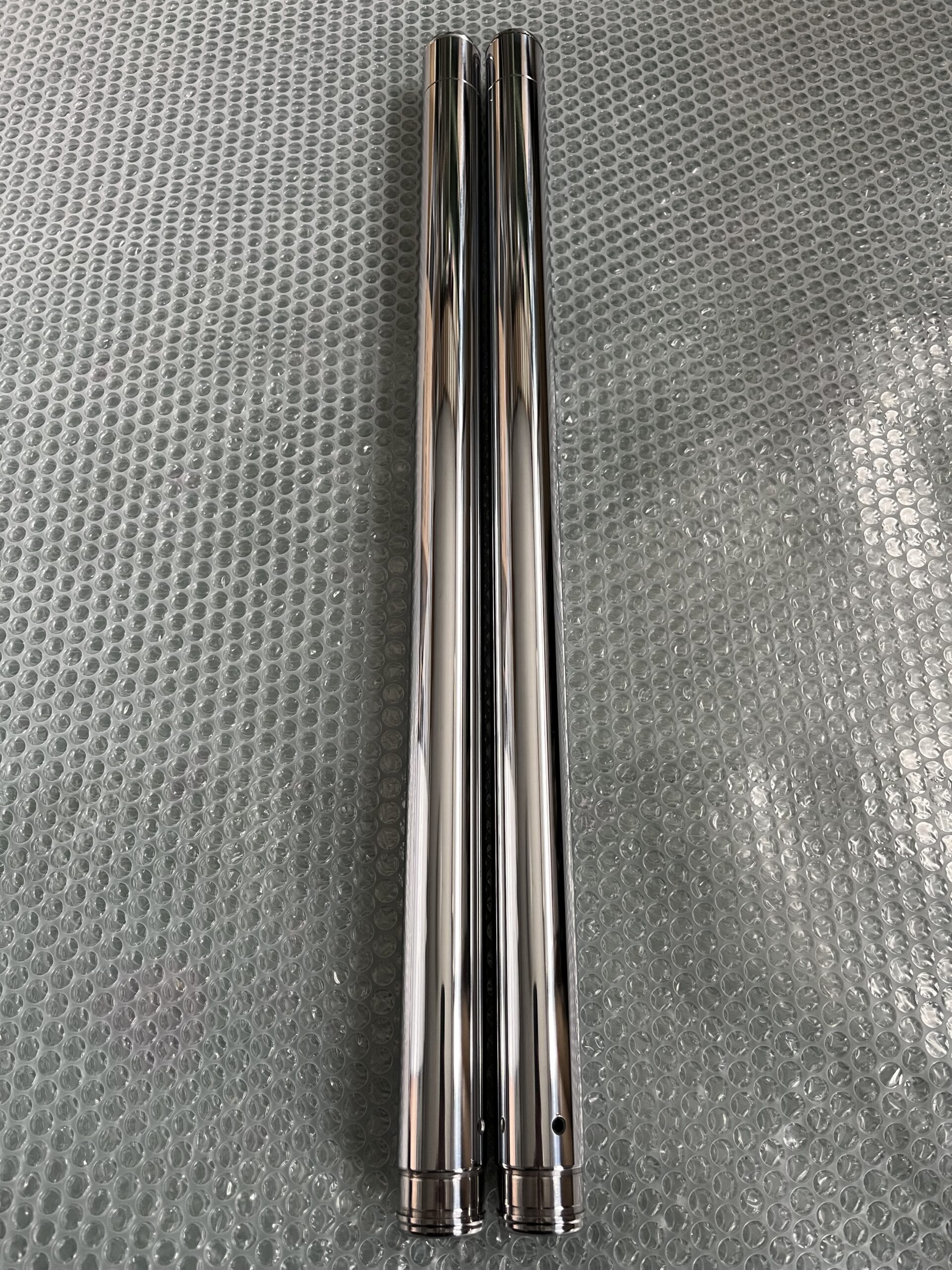

仕上がり寸法φ34.94〜96mm.

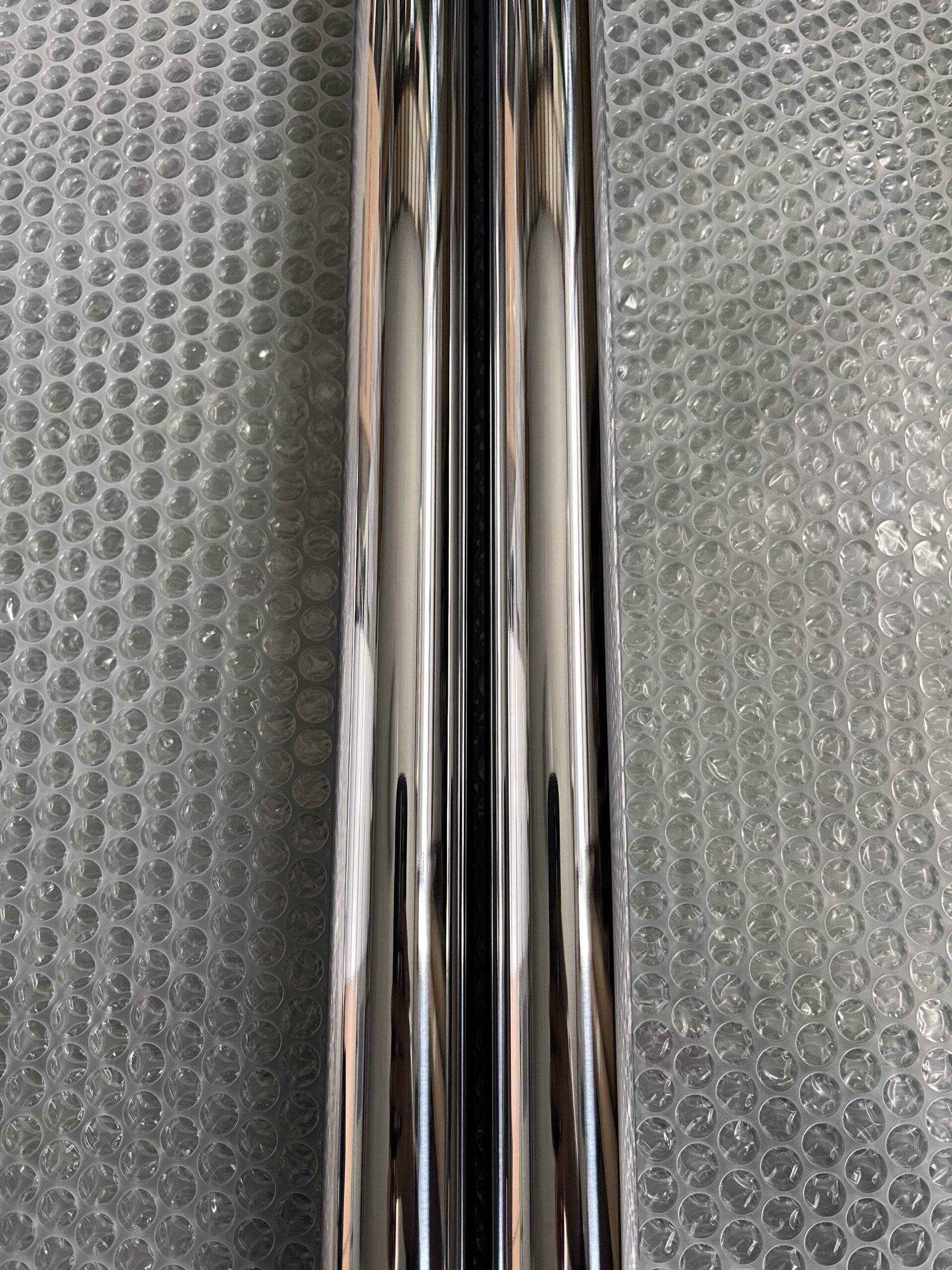

最終仕上げは鏡面サイザル仕上げまで。
