【再生加工】MVX250 インナーチューブのメッキ再生研磨仕上げ。静岡県

ありがとう。ネット受注♪静岡県。
オートバイ部品. HONDA MVX250.
オーバーホール　整備.
フロントフォーク　インナーチューブ.
寸法φ35×595×615L
油漏れメッキ修理御依頼。

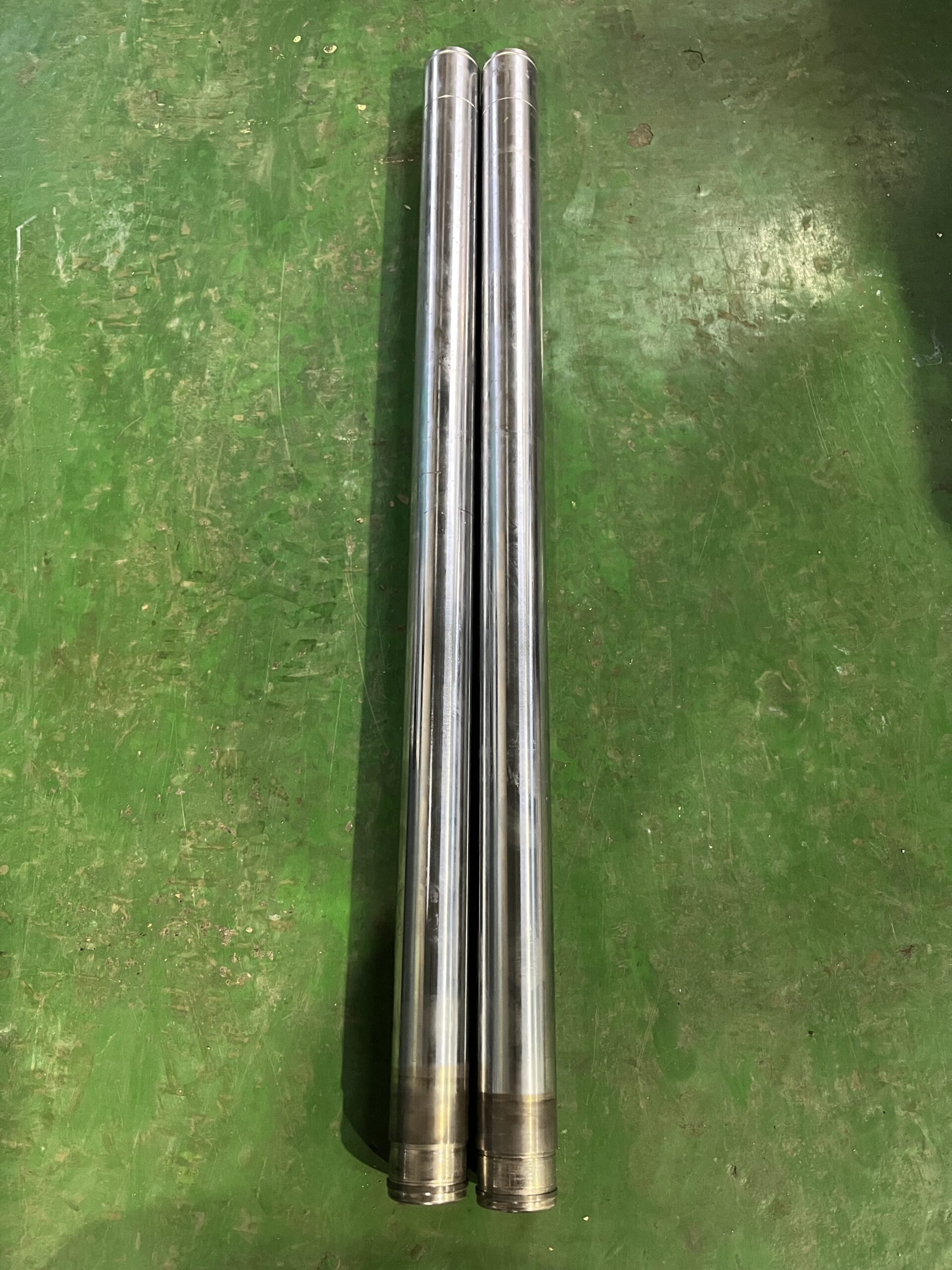

状態

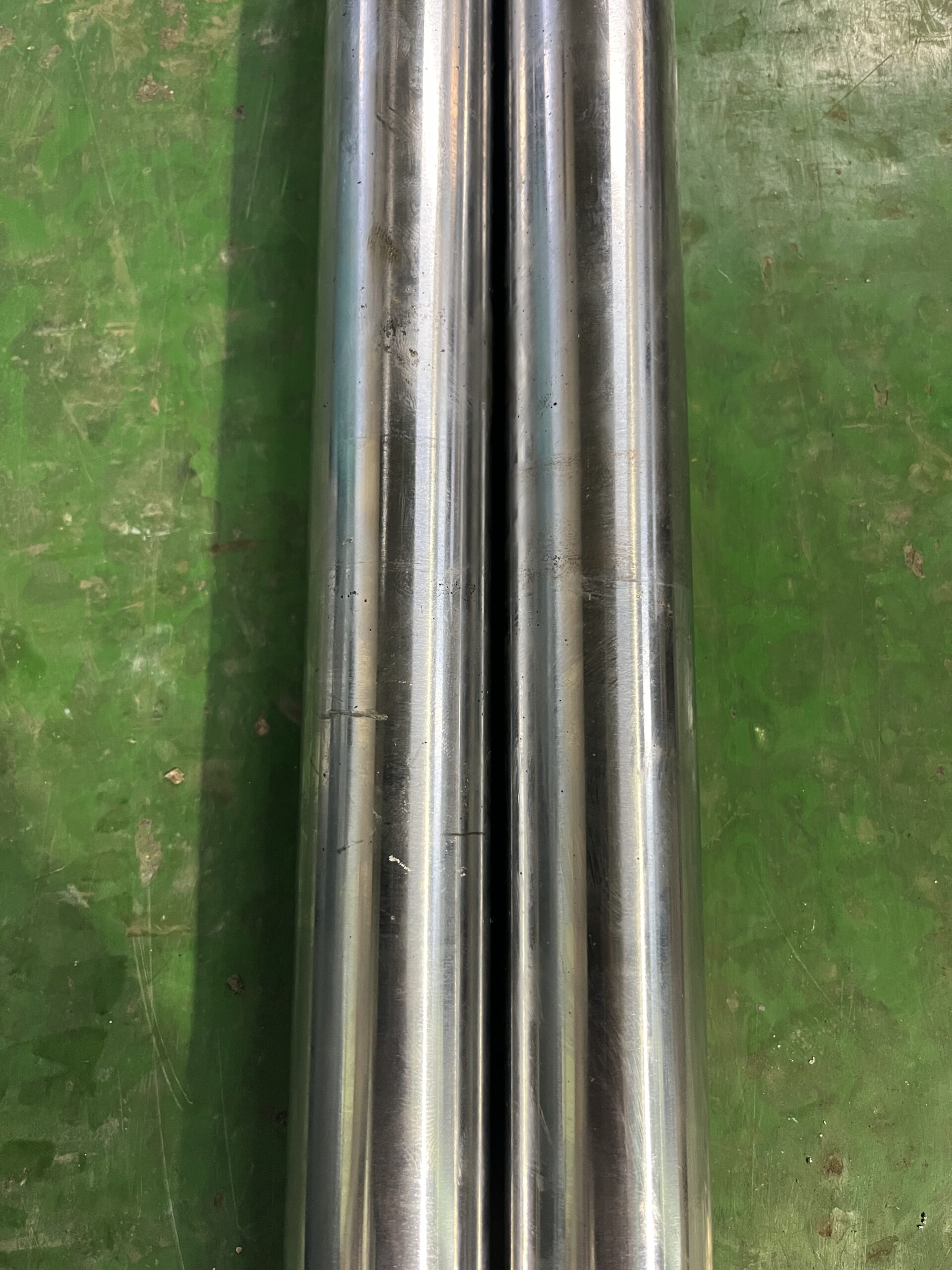

インナーチューブの表面には、点錆や小傷が
確認できました。またトップ方にはCクリップ
溝がありました。油漏れの原因は、点錆や
小傷だと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
MVX250のインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて点錆や
小傷が無くなるまで真円に下研磨加工、また
下研磨で削った-0.4mm以上に硬質クロムめっき
を肉盛り、再度、円筒研削盤で仕上げ研磨を行う。

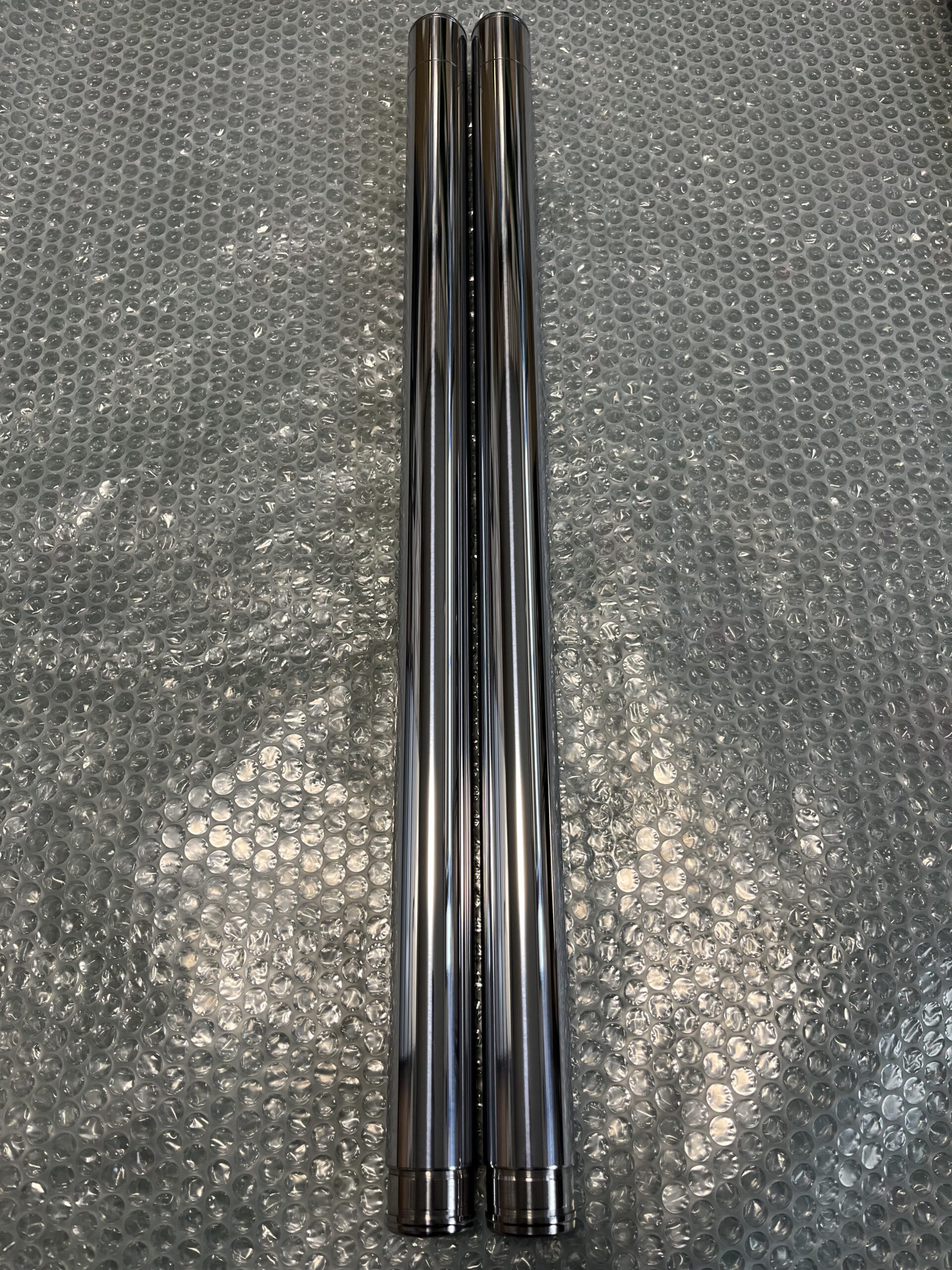

仕上がり寸法φ34.97〜95mm.

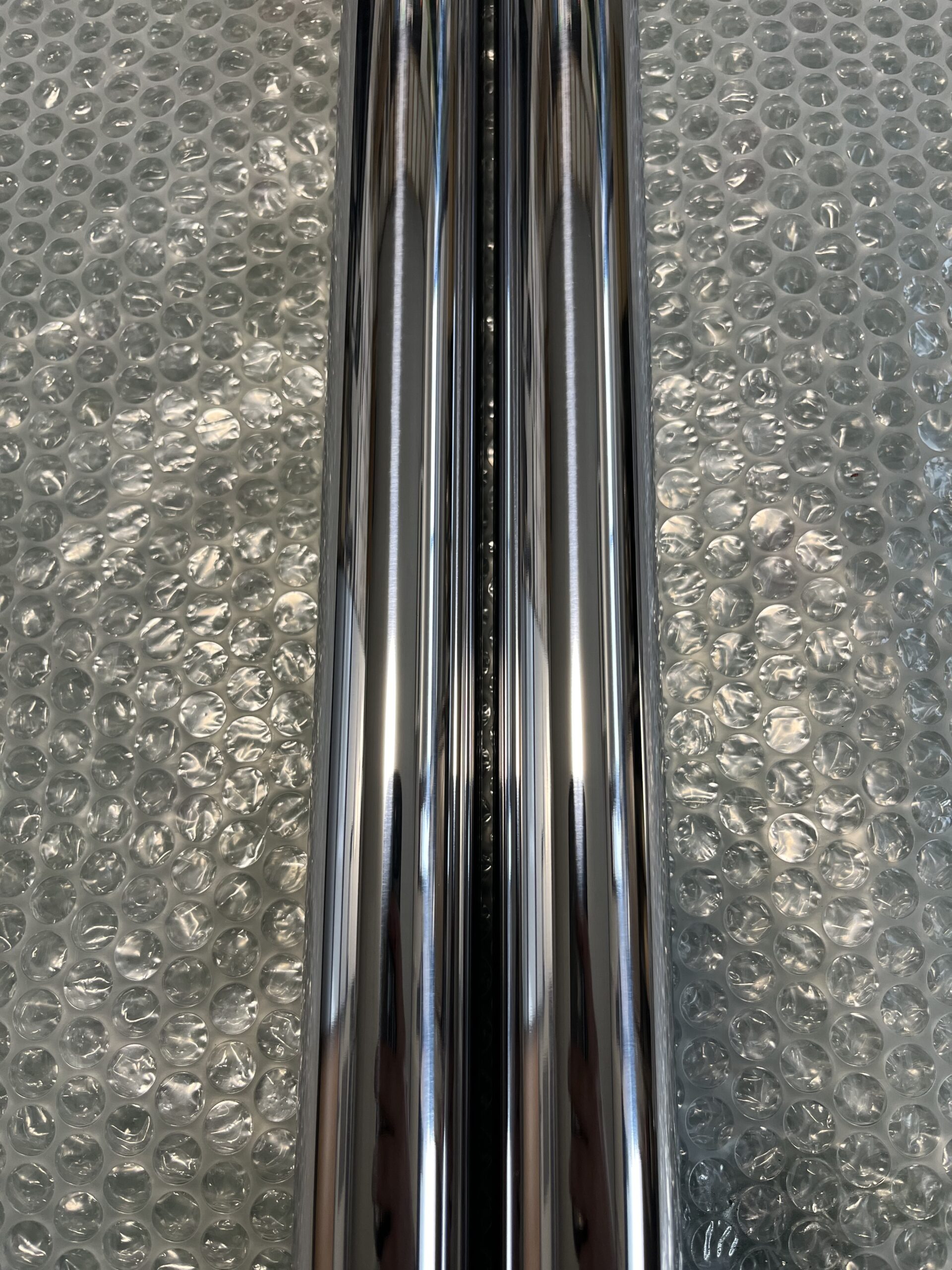

最終仕上げは鏡面サイザル仕上げまで。
