【硬質クロム肉盛り】CBR400F クランクシャフトのピン4ヶ所を硬質クロム肉盛り研磨仕上げ。兵庫県

ありがとう。ネット受注♪兵庫県。

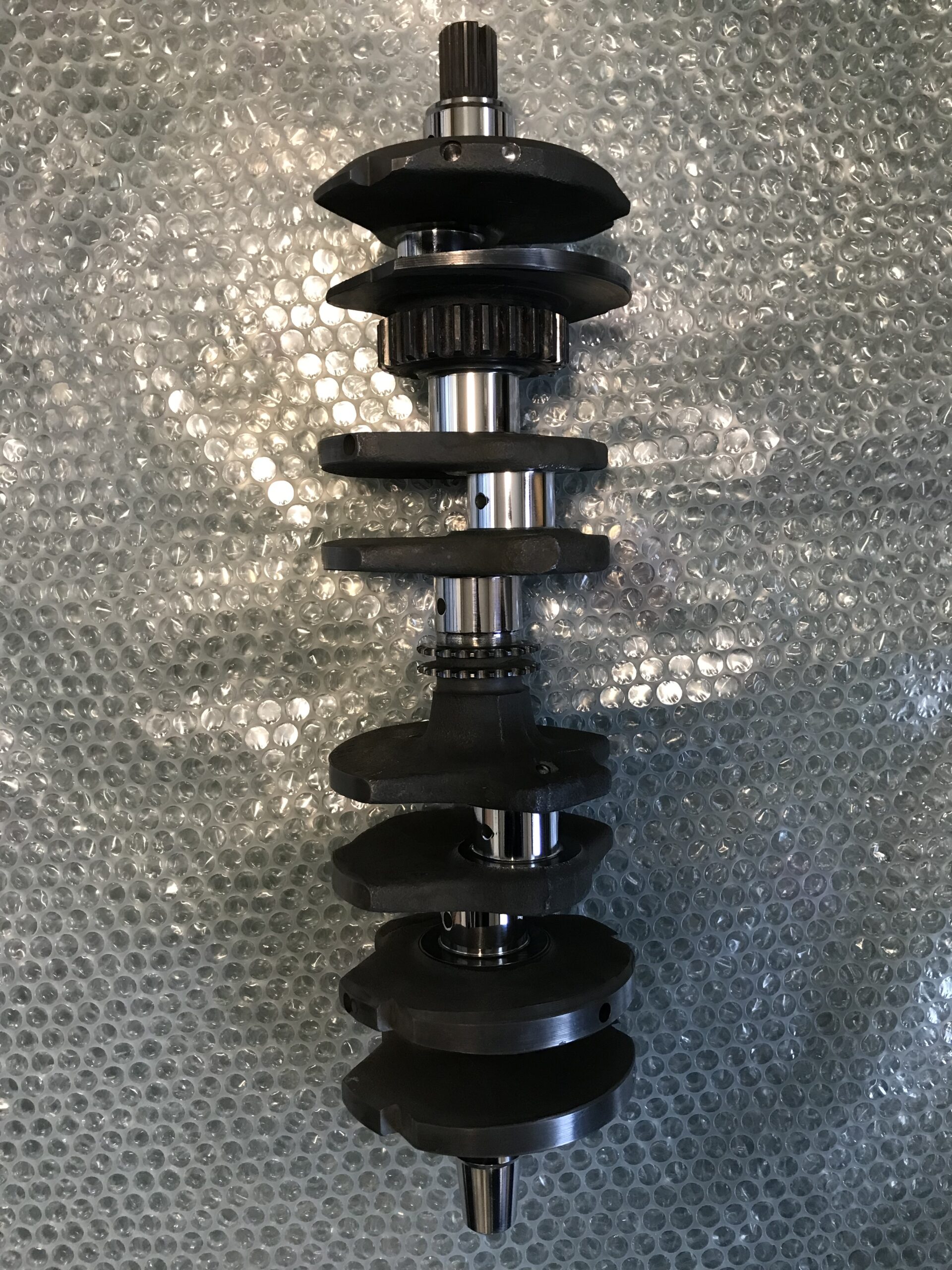

オートバイ部品.HONDA CBR400F.
エンジン　内燃機関部品.オーバーホール.
クランクシャフトダイナミックバランス.
ピン4ヶ所肉盛り修理御依頼。

状態
クランクシャフトの1番2番3番4番ピンの
偏摩耗が確認できました。寸法にして
-0.05〜-0.1mmほど減っていました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、同じ高さの4番ピンで芯出し、その芯で
1番ピンを摩耗痕が無くなるまでアンダー
カット、そして3番目ピンで芯をだし、その
芯で2番ピンの摩耗痕が無くなるまでアンダー
カット。
またアンダーカットで削った「-0.3mm」
分以上に硬質クロームメッキで肉盛り、再度、
上記同様の方法で4番ピンの芯で1番ピンを
スタンダードサイズに仕上げ研磨加工。
そして3番ピンの芯で2番ピンをSTDサイズに
仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
1番2番ピンが完成すると、今度は1番2番
ピンの芯で、3番4番ピンをアンダーカット。
アンダーカットで削った「-0.3mm」分以上
に硬質クロームメッキで肉盛り、再度、1番
2番ピンの芯で3番4番ピンをスタンダード
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005

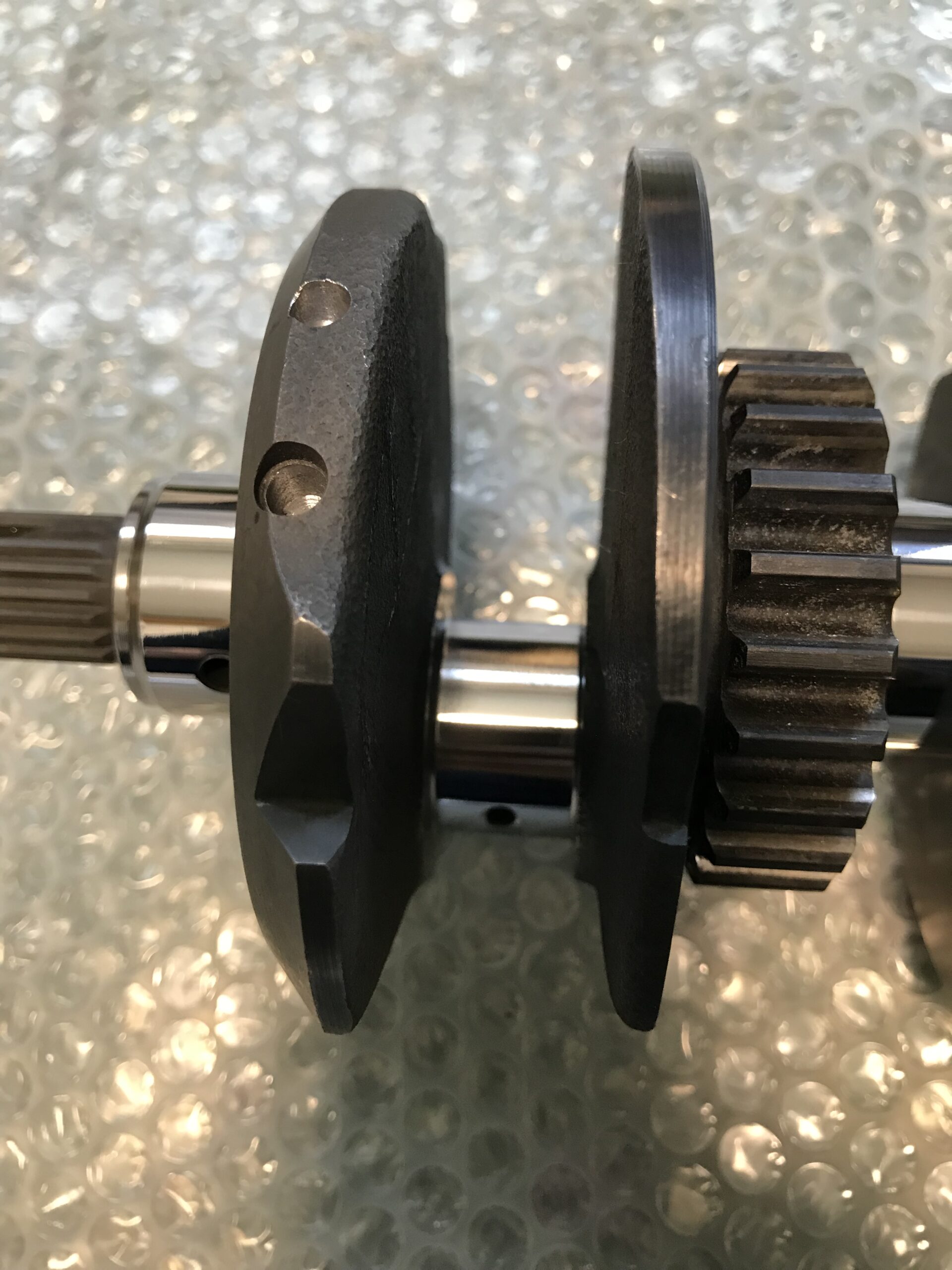

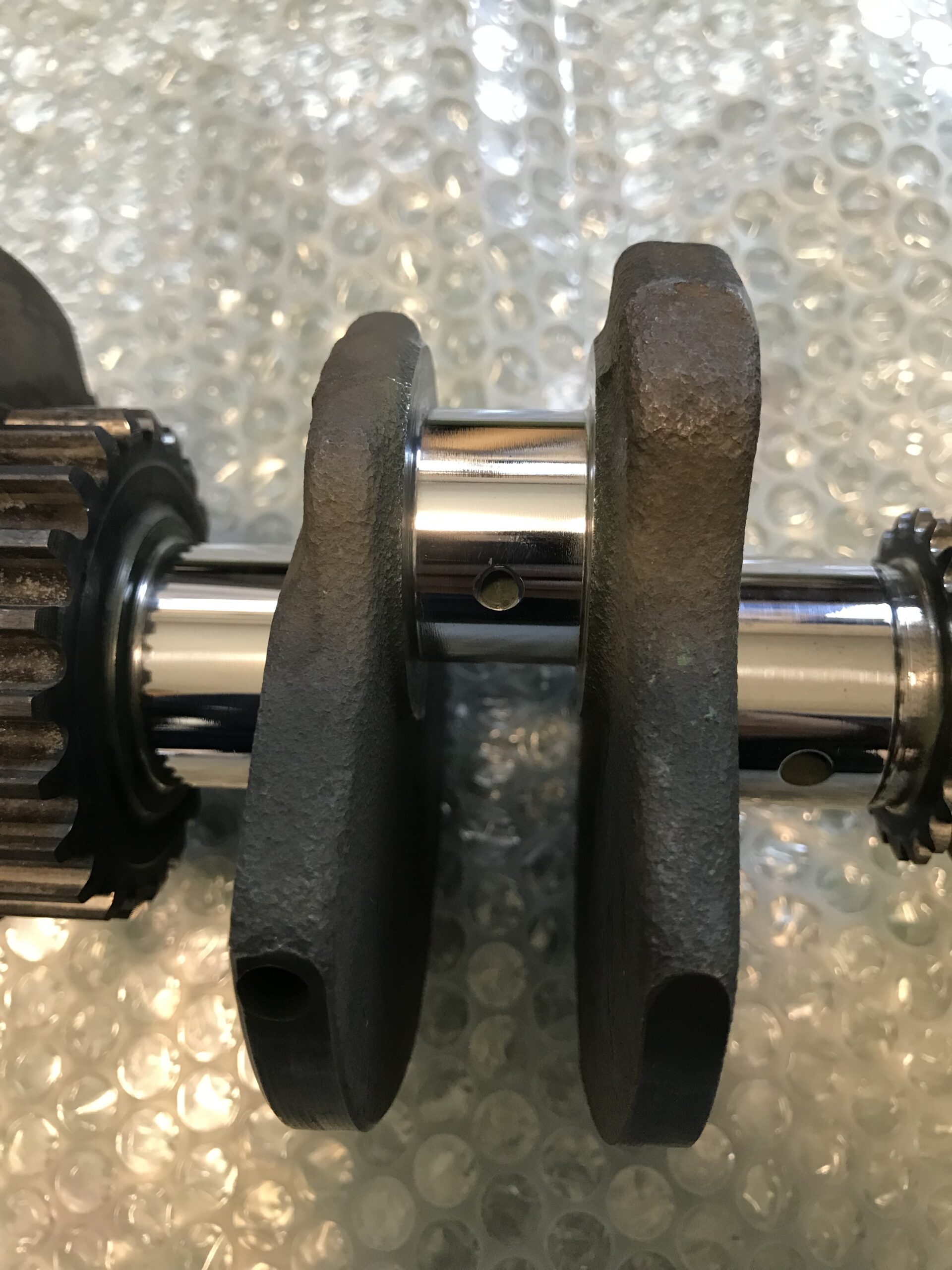

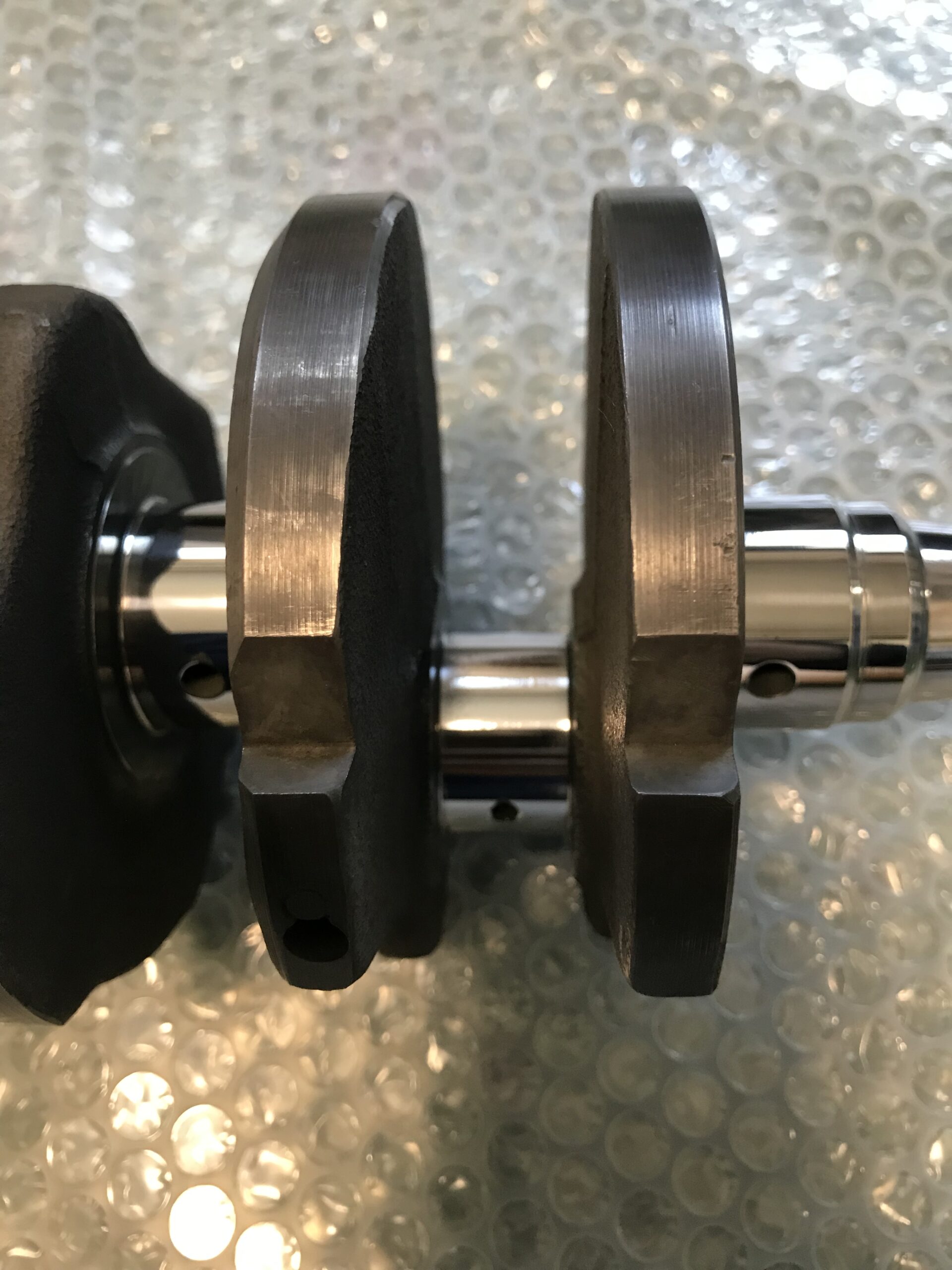

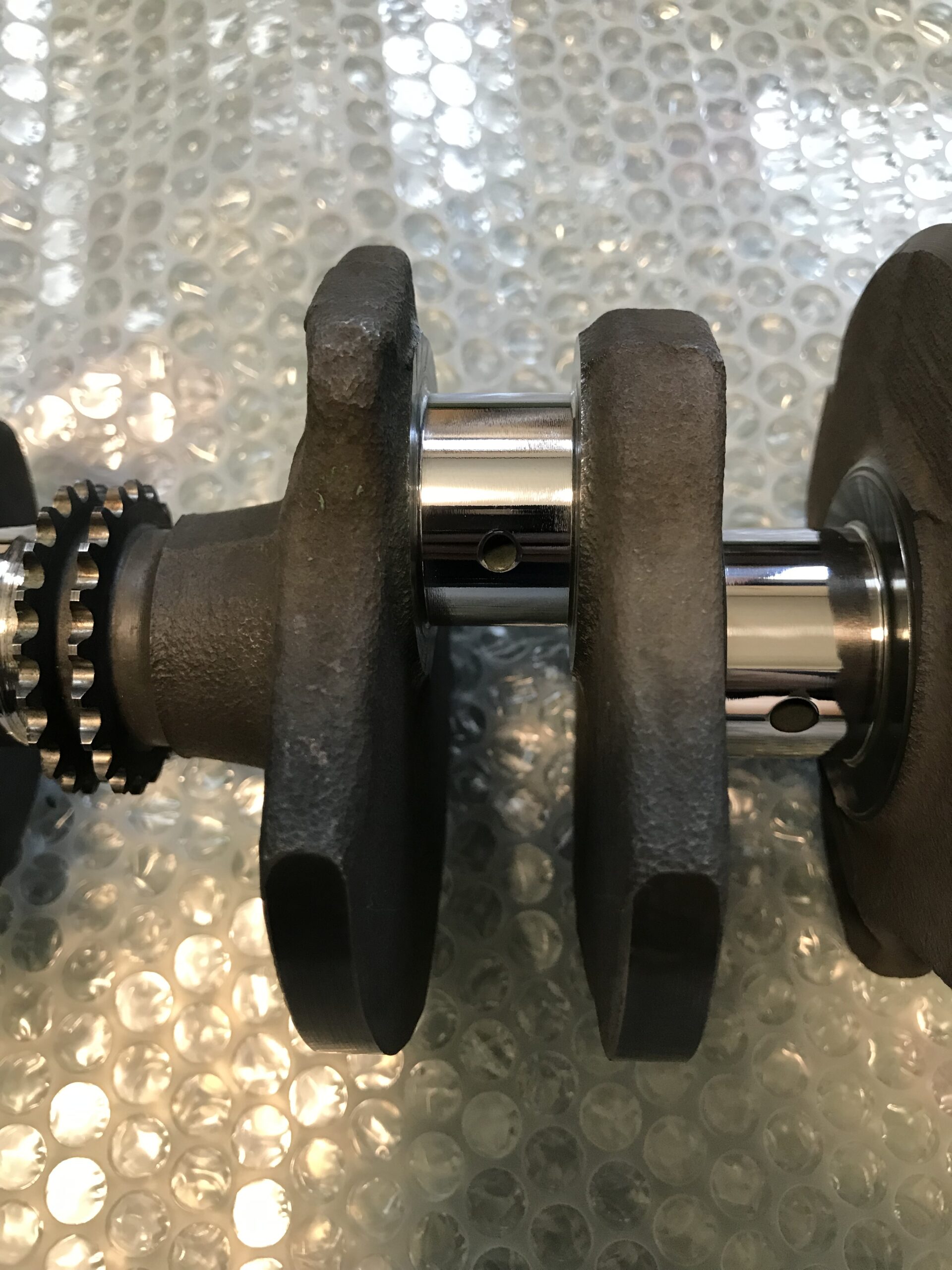

硬質クロム肉盛り修正後は、ダイナミック
バランスにてアンバランス修正。
最終仕上げは、耐摩耗性の向上として全ヶ所
ラッピング仕上げまで。
