【肉盛り修理】YAMAHA DT1 /RT1 組み立て式クランク軸のオイルシール及びベアリング部を硬質クロム肉盛り研磨仕上げ。静岡県

2023.08.03

ありがとう。ネット受注♪静岡県。

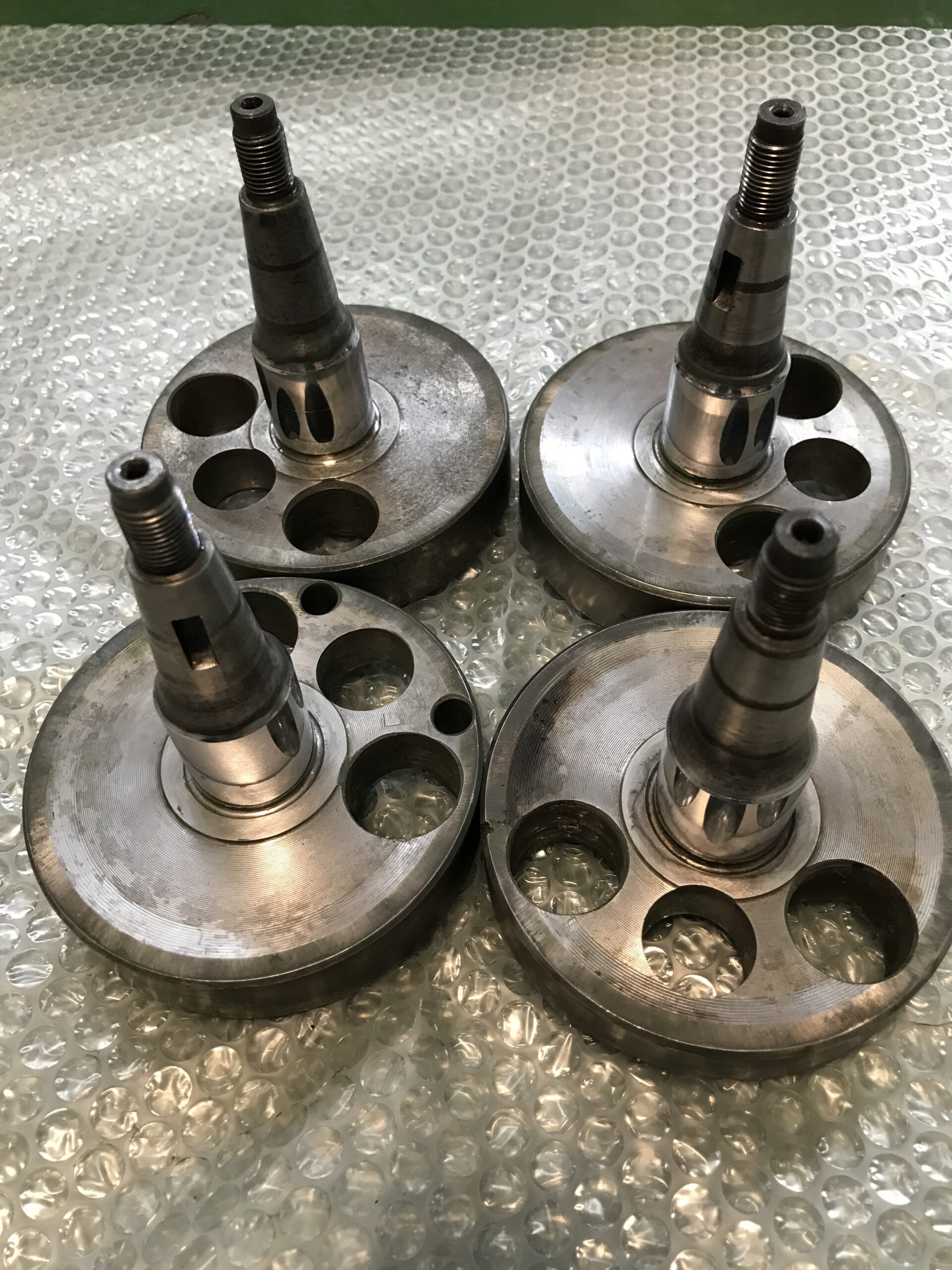

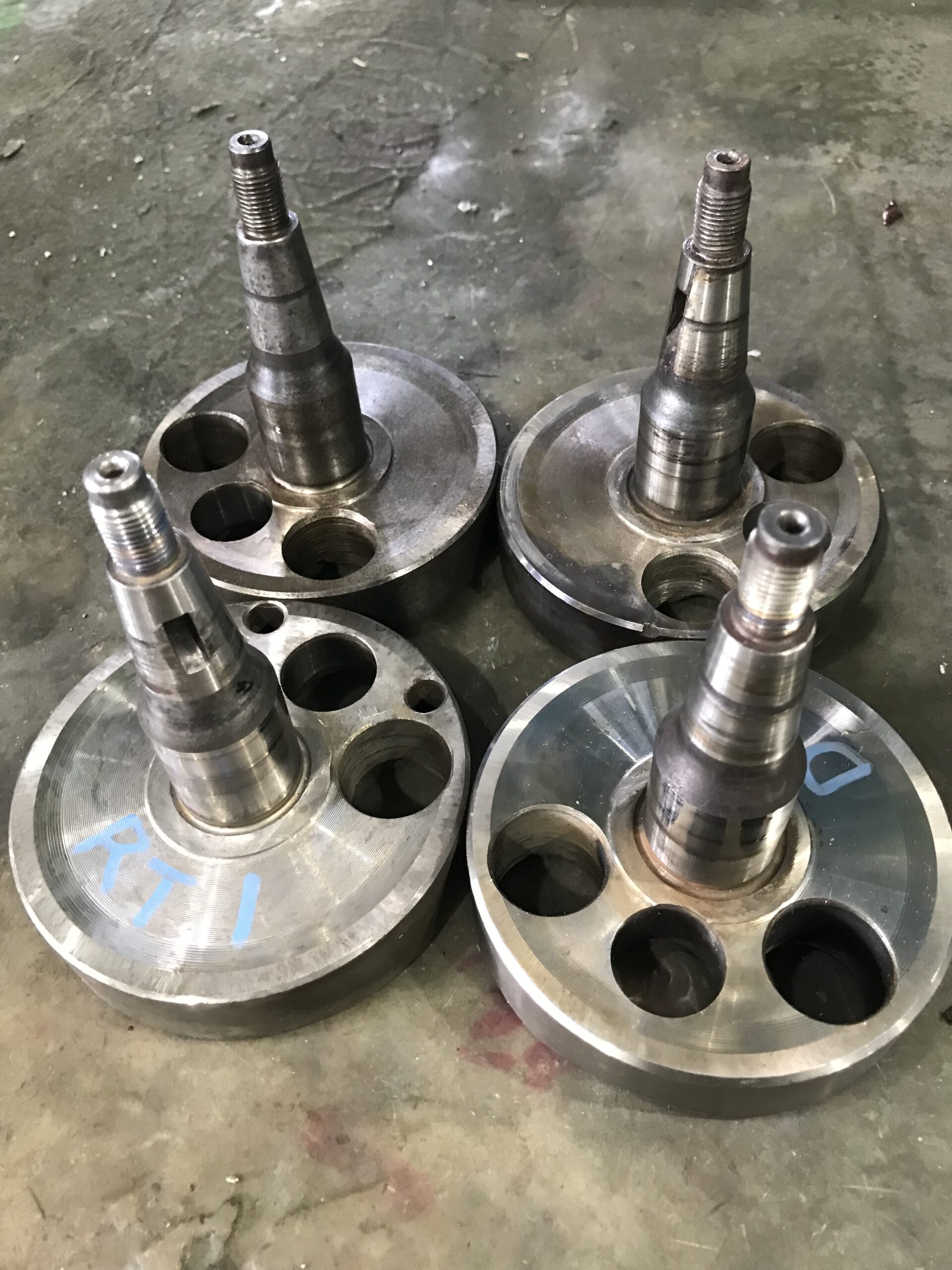

オートバイ部品。YAMAHA DT1/RT1
内燃機関部品. 組み立て式クランク軸。
オーバーホール　整備.
ジャーナル部肉盛り修理依頼。

状態

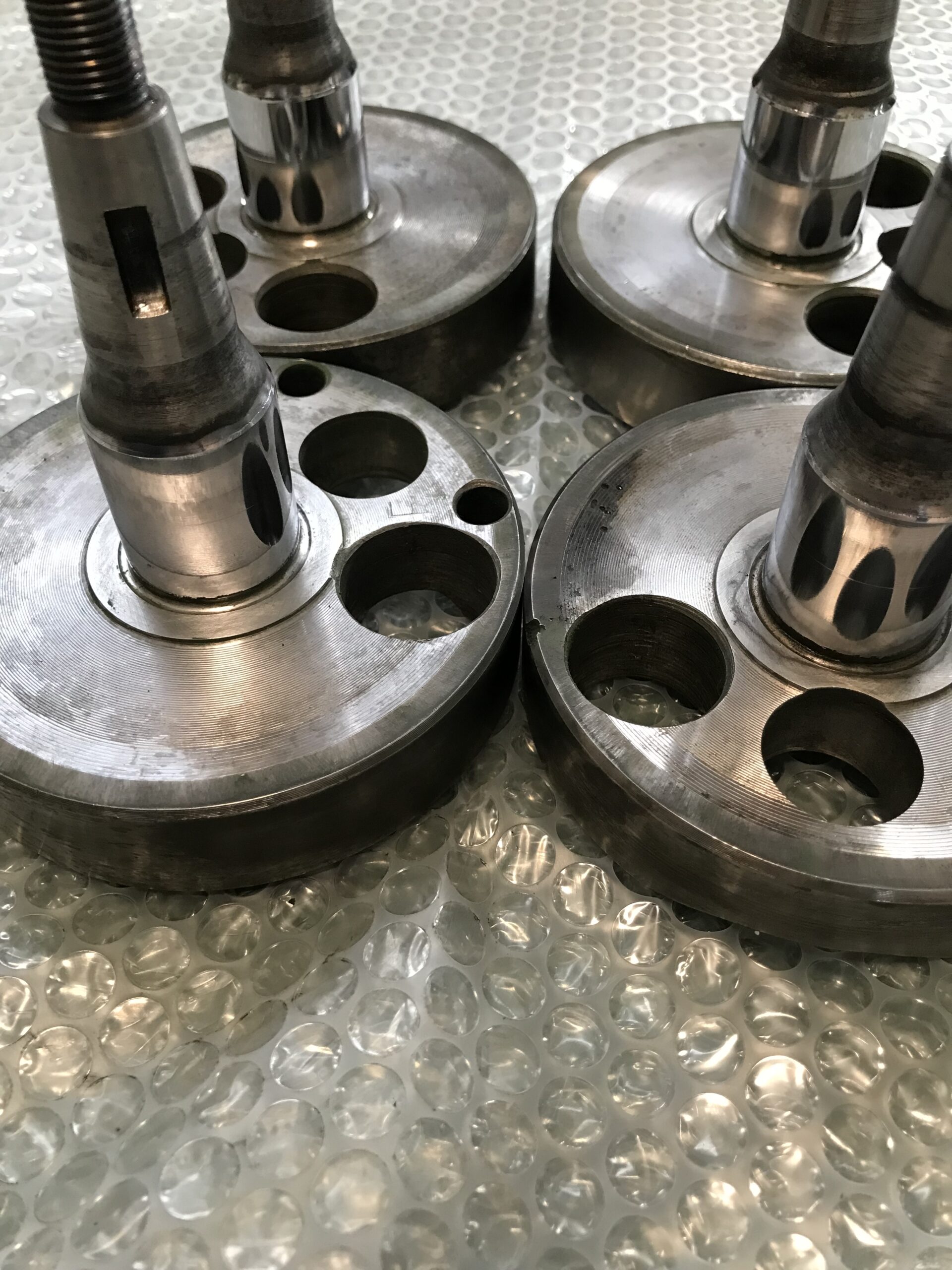

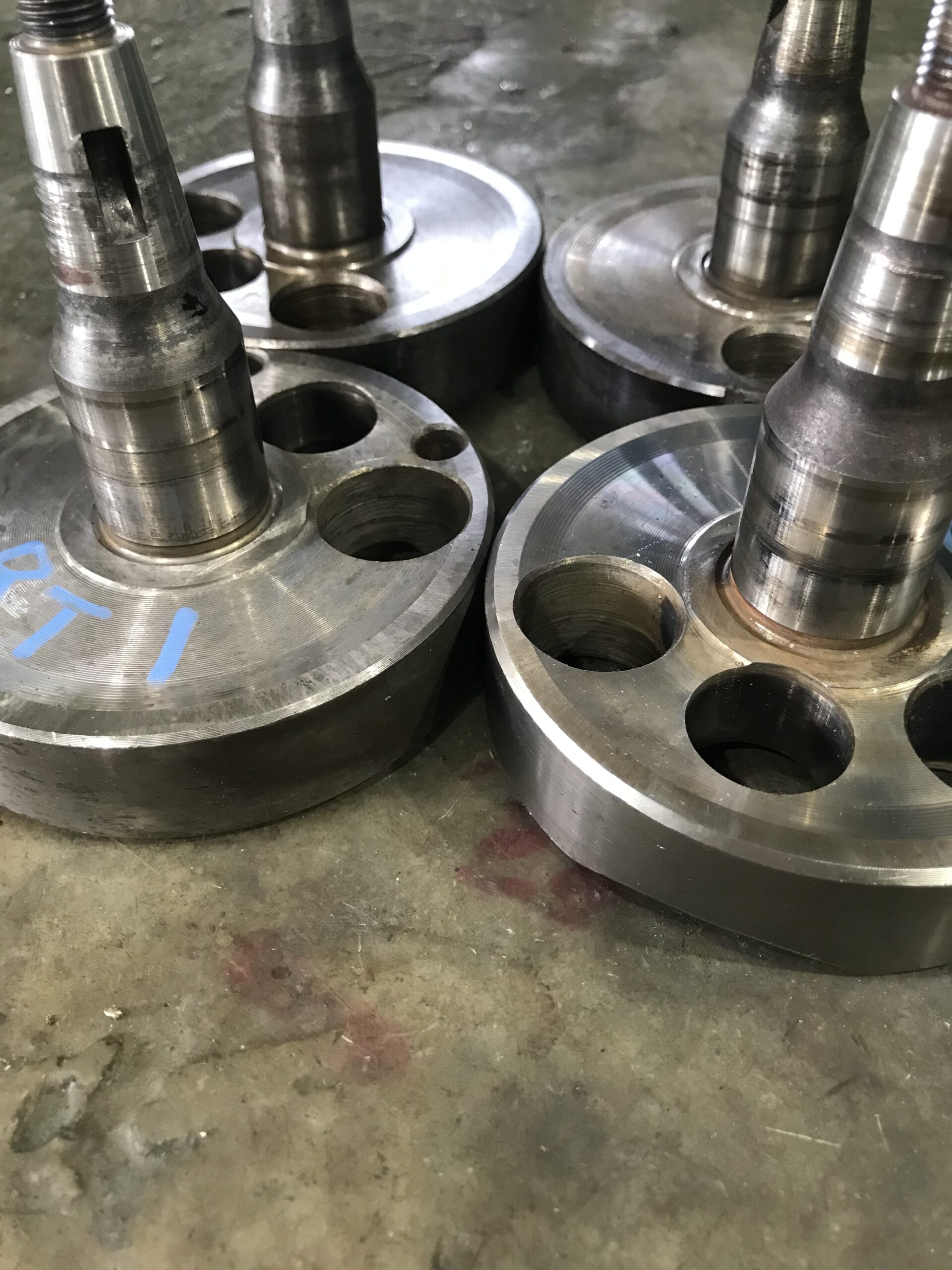

クランク軸のオイルシール及びベアリング
部は変色や摩耗痕が確認できました。
対策と方法
硬質クロームメッキと研磨加工で再生します。
先ず、旋盤にてクランクシャフトの両側面に
研磨加工用の両センターを加工。
両センター加工後は、円筒研削盤にて変色や
摩耗が無くなるまで下研磨加工、また
下研磨加工で削った-0.2mm分以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤で
仕上げ研磨を行う。
仕上がり寸法B/G部φ30 -0.004〜+0.005
仕上がり寸法シール部φ30 -0.01〜-0.04
最終仕上げは鏡面仕上げまで行う。
