【肉盛り研磨】BMW2002 クランクシャフトのジャーナル5ヶ所、シール部、1番ピンを肉盛り再生メッキ研磨仕上げ。香川県

ありがとう。ネット受注♪香川県w
自動車部品.BMW2002.オーバーホール.

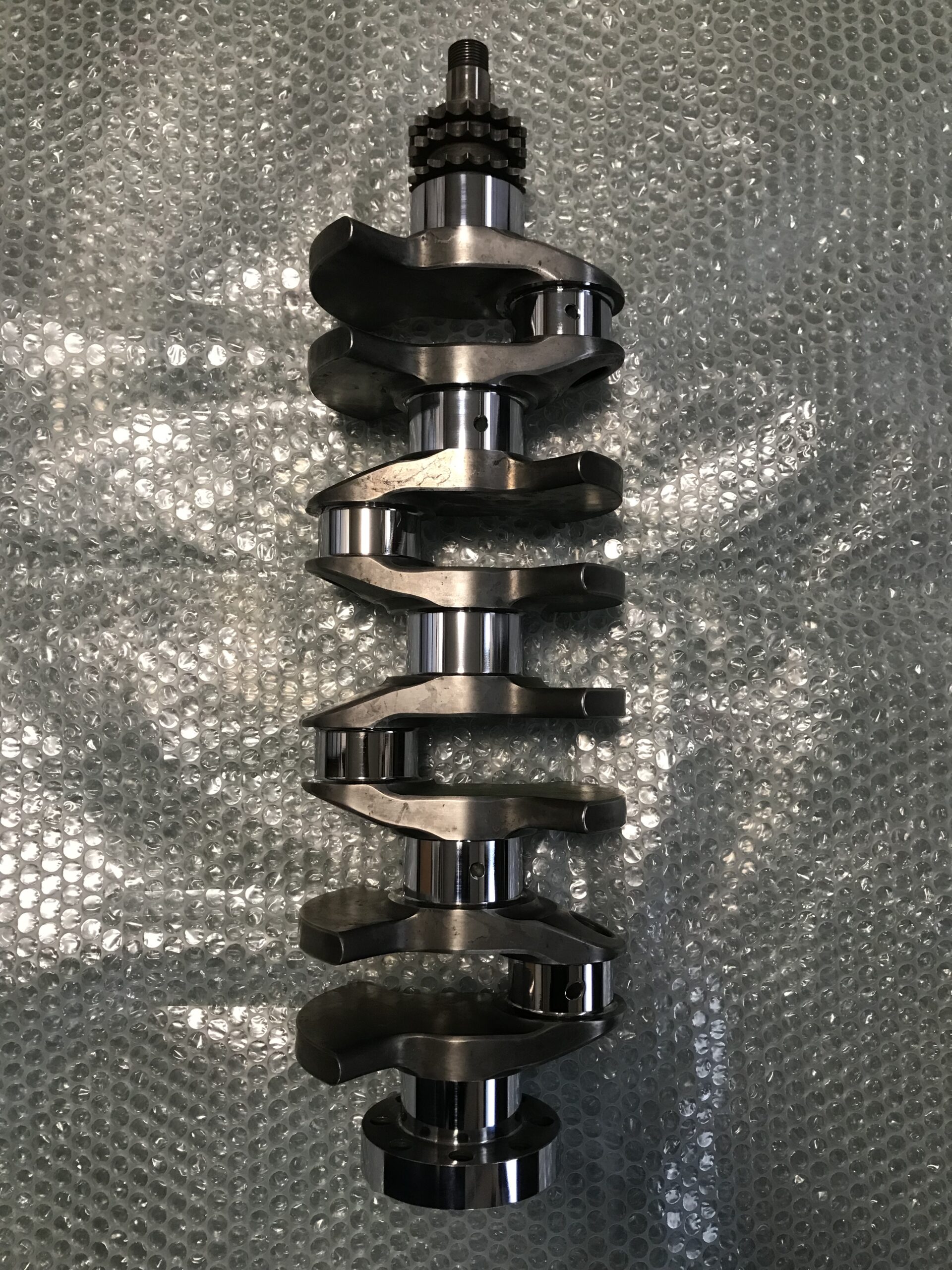

4気筒クランクシャフト. ジャーナル.
シール部. クランクピン.
偏摩耗肉盛り修理依頼。

状態

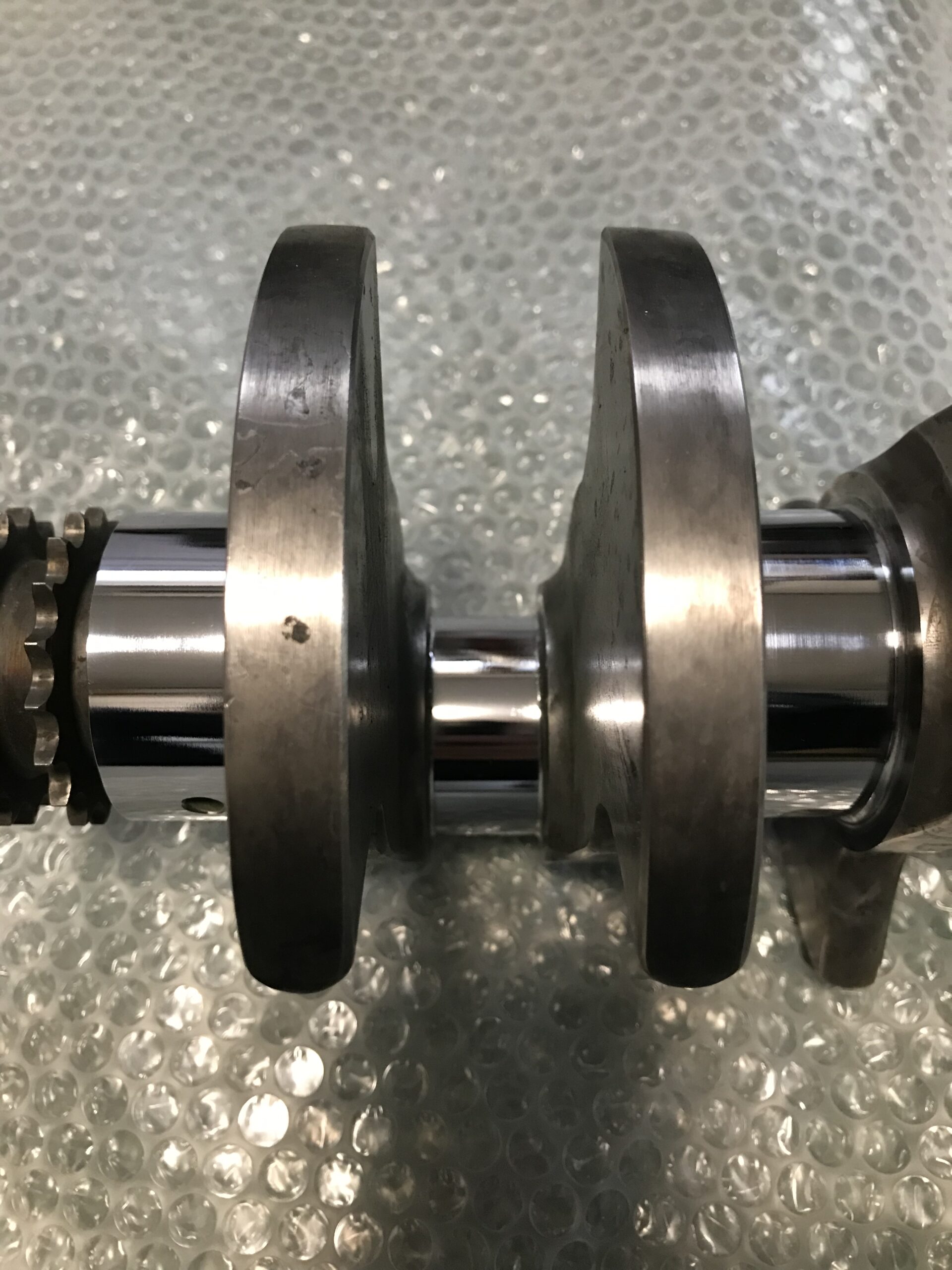

クランクシャフトの1番ピンは偏摩耗、
そしてシャフトは0.2mmの曲がりがありました。
曲がりが修正も考えられますが、この手のクラン
クシャフトは折れや亀裂発生の可能性もありま
した。そしてお客様曰くクランクシャフトが、
もう手に入らないとの事。なので曲がりを研磨で
フラットにし肉盛りメッキ研磨の工程で曲がり
を取ります。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ジャーナル5ヶ所とシール部を-0.3mm
下研磨加工、そして摩耗している1番ピンは、
同じ高さである4番ピンの芯で-0.5mm下研磨
加工、また下研磨以上に硬質クロムメッキを
肉盛り、仕上げ研磨は、下研磨同様の方法で
スタンダードサイズに施されます。
ジャーナル仕上げ寸法φ54.98mm
シール部仕上がり寸法φ90±0
1番ピン仕上がり寸法φ47.99mm
寸法出し後は、全ヶ所ラッピング仕上げまで。
