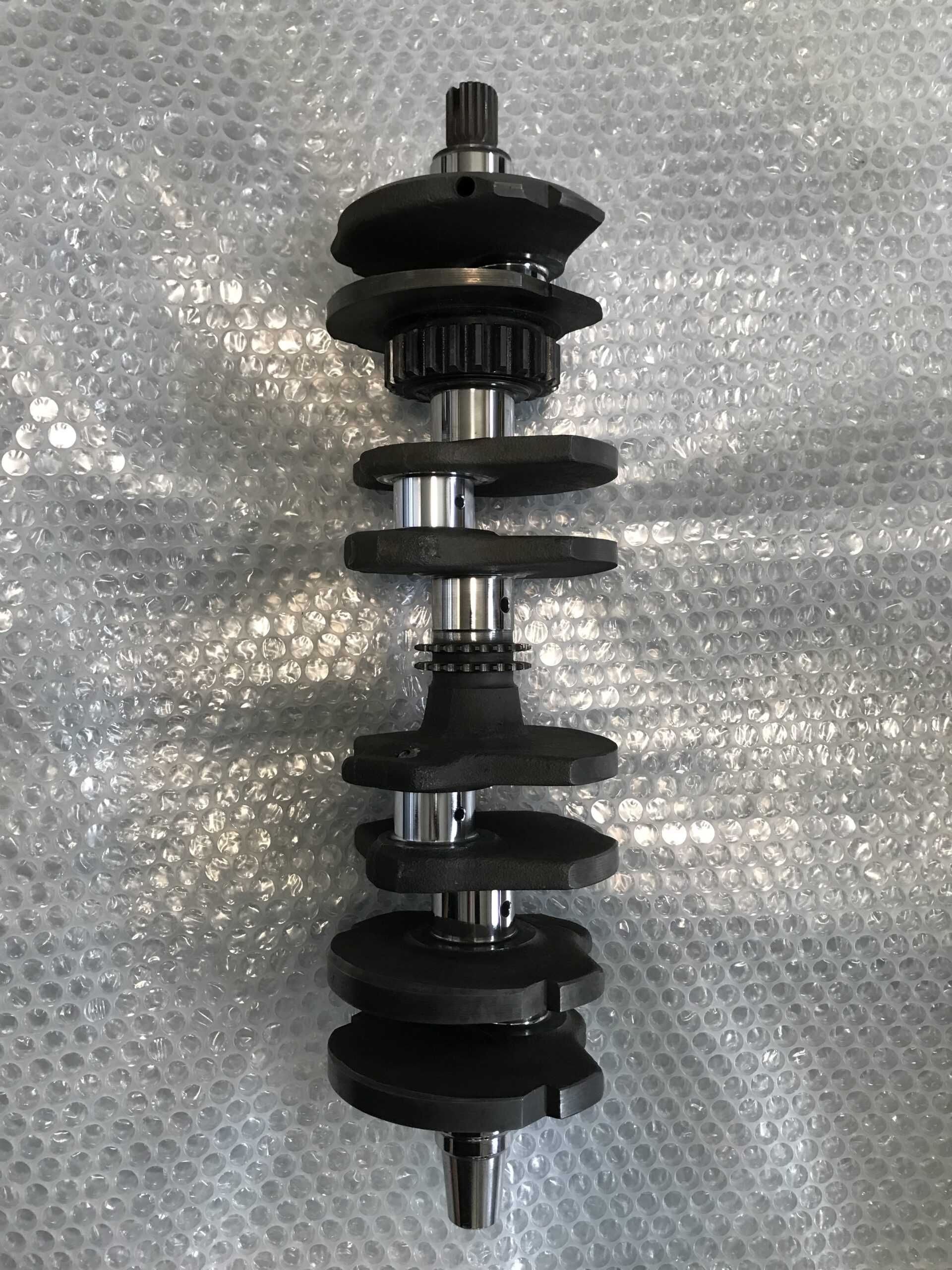

【硬質クロム肉盛り】CBR400F クランクシャフトの2番3番ピンを硬質クロム肉盛り研磨仕上げ。群馬県

状態
クランクシャフトの2番ピンは-1mm以上の片
摩耗、また3番ピンは-0.1mmの変摩耗でした。
Vブロックに乗せて回すと0.1mmの振れが
確認できた。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プレス機で0.1mmの振れを±0.01
まで伸ばす。そして同じ高さの3番目ピンで
芯をだし、そしてその芯で2番ピンをアンダー
カット、またアンダーカットで削った
「-1.2mm」分以上に硬質クロームメッキで
肉盛り、再度、3番ピンの芯で2番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005

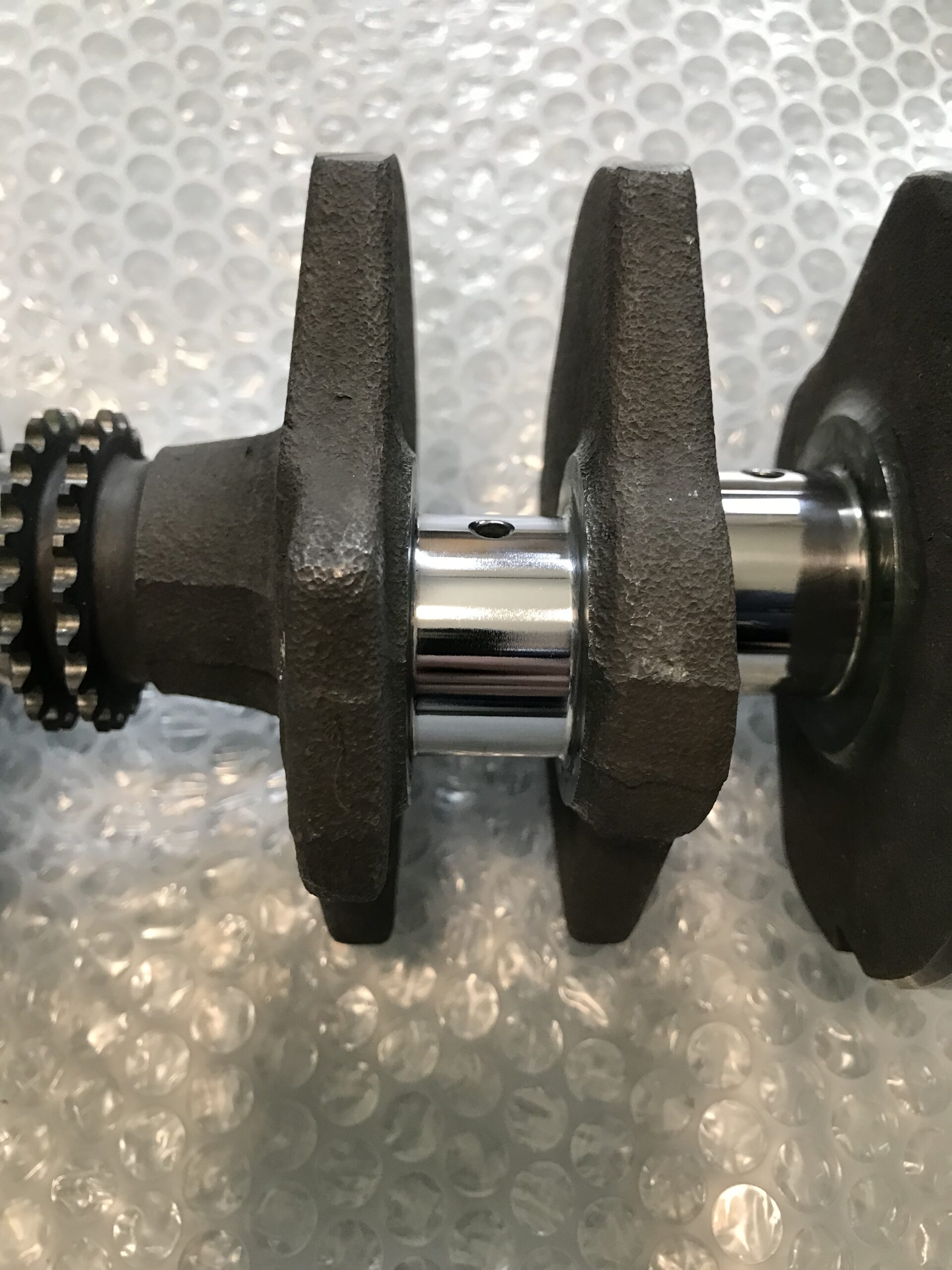

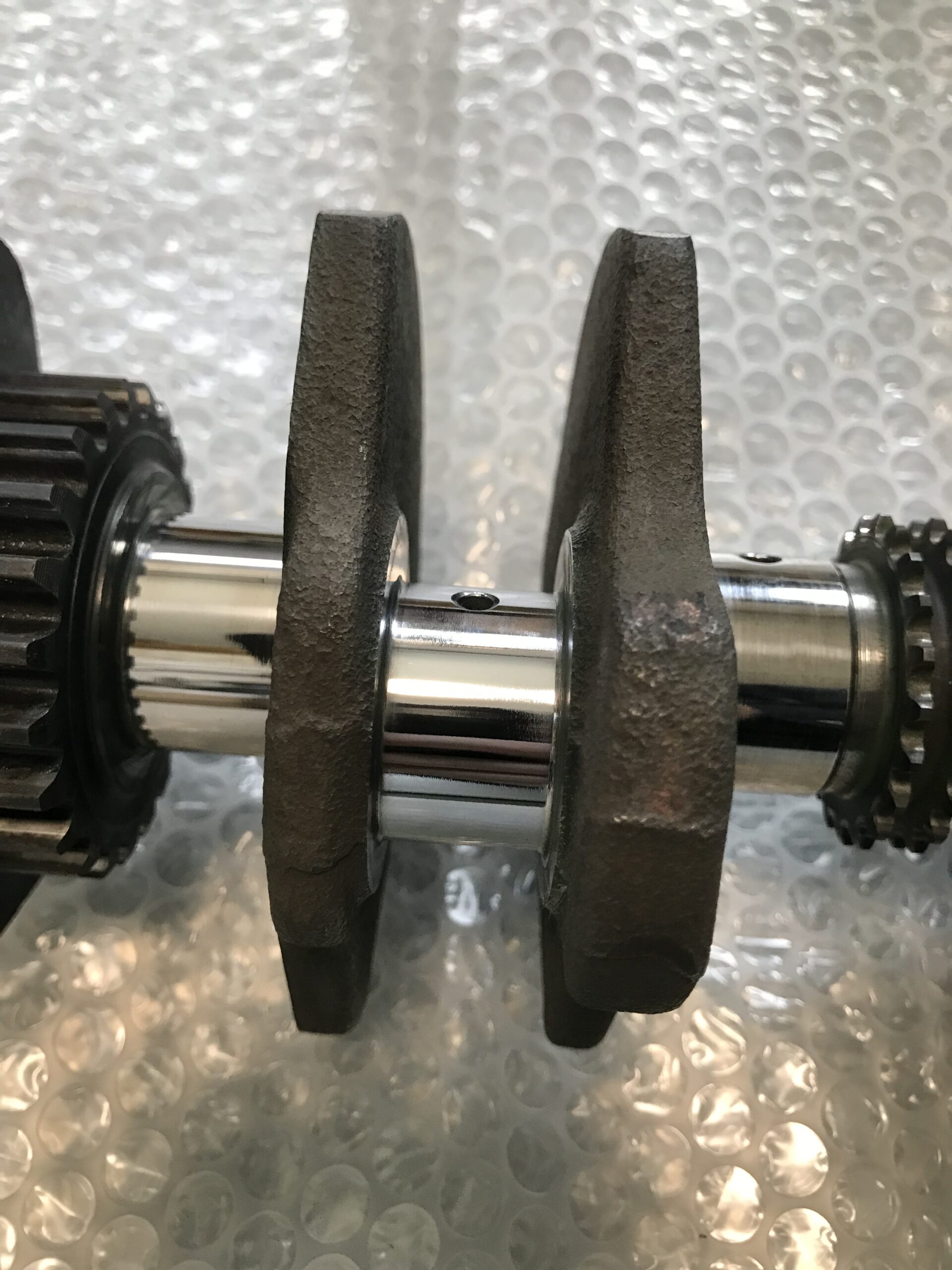

2番ピンが完成すると、今度は2番ピンで芯を
だし、そしてその芯で3番ピンをアンダー
カット、またアンダーカットで削った
「-0.2mm」分以上に硬質クロームメッキで
肉盛り、再度、2番ピンの芯で3番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。
