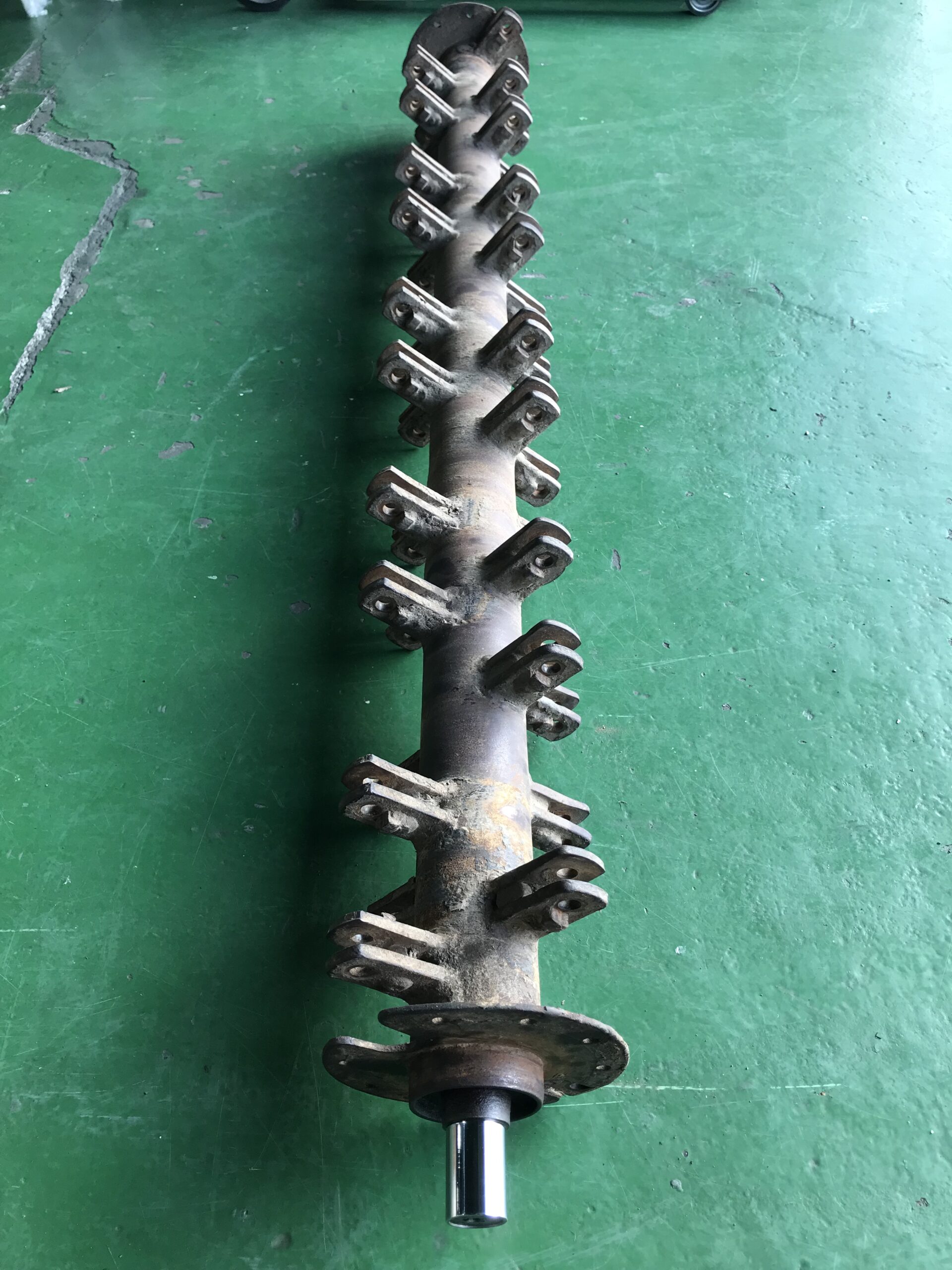

農業用機械. フレールモア トラクター草刈機. 摩耗したモアシャフトのベアリング部を肉盛りメッキ加工。福岡県

状態

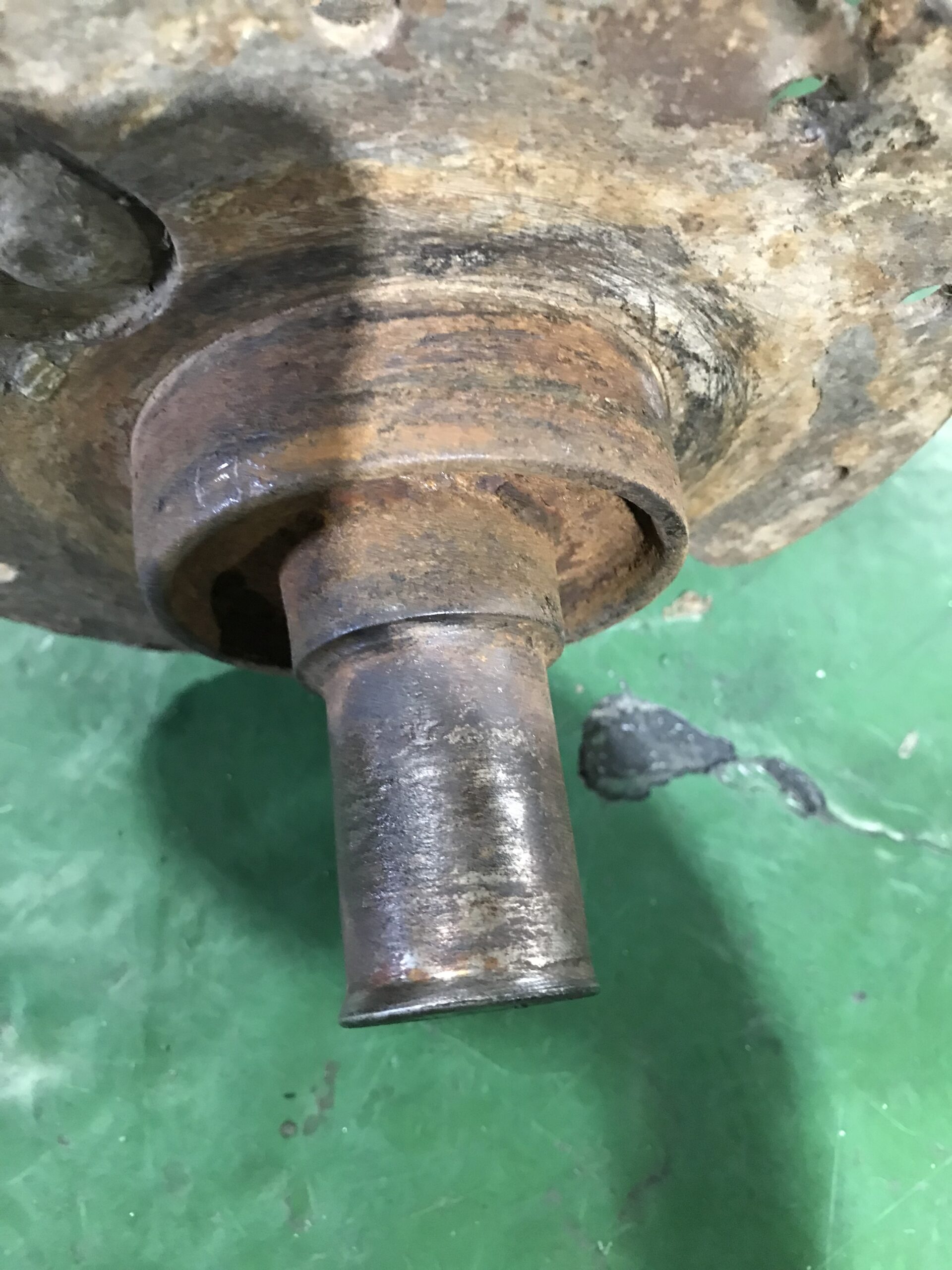

カーターシャフトのベアリング部は目視で
確認できるほどの摩耗であった。
測定すると2mm以上の変摩耗。
これではベアリングもガタガタだったと
思われます。
対策と方法
スリーブの圧入とハードクロムメッキ加工で
再生します。
先ず、摩耗しているベアリング部を旋盤にて
外径φ30に切削加工します。仕上げ寸法から
-5mm削ったことになる。そして旋盤にて
新たにスリーブ「外径φ35×50内径φ30-0.02」
の製作を行なう。このスリーブは初めに削った
外径φ30に圧入するスリーブ製作です。
スリーブの圧入は、バーナーなどでスリーブを
炙って膨張させ軸に圧入します。
圧入後は、径が若干大きくなりますので、
メッキ肉盛り分を考慮して切削。

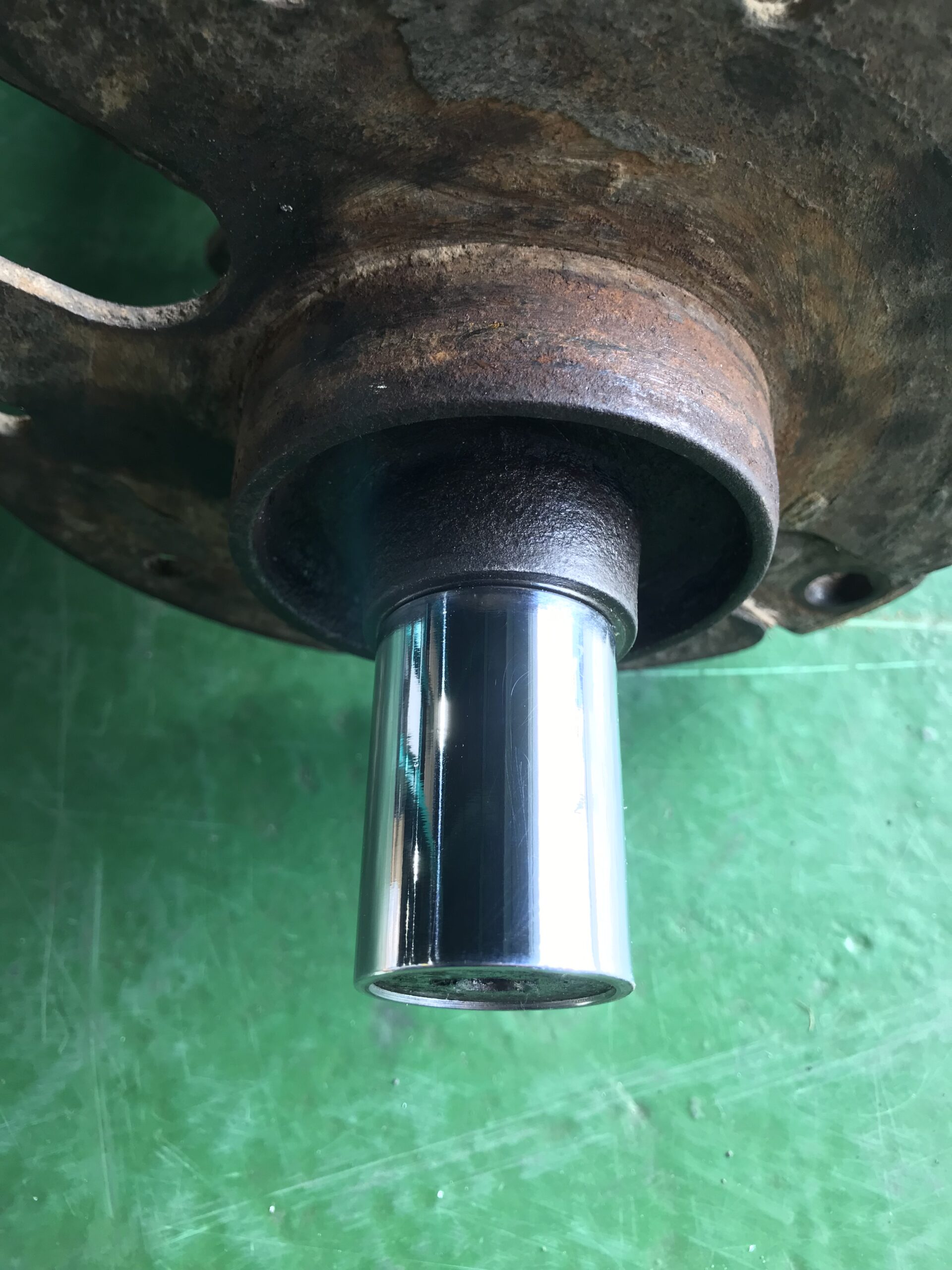

メッキ厚50μ、研磨仕上げ。φ35±0
